// ВЕ6.64(44,34,24,14).Г24(В110,В220).НМ гидрораспределители

Гидравлическое оборудование /
Гидрораспределители //

Гидрораспределители ВЕ6 с двухсторонним электромагнитным управлением

Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)

Принцип действия распределителей ВЕ6

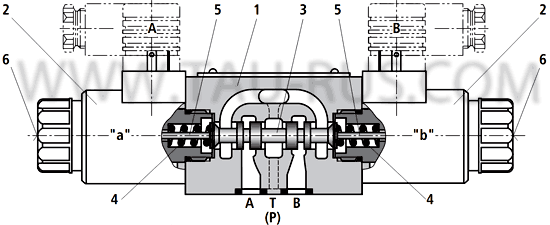

Устройство ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)
  • Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

  • Основные части гидрораспределителей ВЕ6 корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).

  • В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.

  • Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.

  • После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.



Монтажная поверхность распределителей ВЕ6

Монтажная поверхность (установочные размеры) гидрораспределителей ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)

Идентификационный код и параметры гидрораспределителей ВЕ6

Структура условного обозначения

ВЕ   6   44   В110   НМ

НМ = тип управляющих катушек - "мокрая", работает в масле
Управляющее напряжение электромагнита:
Г24 = 24 вольта постоянного тока
В110 = 110 вольт переменного тока
В220 = 220 вольт переменного тока
Гидравлическая схема золотника:
14 =

24 =

34 =

44 =

64 =
6 = условный проход
ВЕ = тип устройства

Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T



бар
Пост. ток Перем. ток
350
210
350
160
Максимальный расход л/мин 80 60
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости ºС -30 ... +80
Температура окружающей среды ºС до +50
Диапазон вязкостей жидкости сСт 25 ... 2320
Допустимая степень загрязнения жидкости класс 20/18/15 по
ISO 4406:1999
Время выдерживания в переключенном состоянии длительное
Масса гидрораспределителя кг 1,95

Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ6

Габаритные и присоединительные размеры гидрораспределителей ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)
1.1 Магнит "a"
1.2 Магнит "b"
2. Размер для магнита со скрытым ручным дублированием
3. Размер для магнита с ручным дублированием
4. Размер для магнита без ручного дублирования
5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки)
9. Заводская табличка
10. Одинаковые уплотнительные кольца для каналов A, B, P, T
(Указание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме)
11. Резьбовая заглушка для распределителей с одним магнитом
12. Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера
13. Необходимое место для снятия катушки с гидрораспределителя
14. Контргайка, момент затяжки MA = 4+1 Нм
15. Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05
16. Другая длина захвата винтом: 22 мм

Гидрораспределители ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220

Гидрораспределители ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220

   Гидрораспределители ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной техники применяются в основном гидрораспределители ВЕ6 64 Г24, в промышленности - ВЕ6 64 В110 и ВЕ6 64 В220.

Гидросхема 64

Гидросхема гидрораспределителей ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220

   Основные параметры гидрораспределителя ВЕ6.64.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 64;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,95 кг.

Гидрораспределители ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220

Гидрораспределители ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220

   Гидрораспределители ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является востребованной для современных нужд машиностроения. В мобильной техники применяются в основном гидрораспределители ВЕ6 44 Г24, в промышленности - ВЕ6 44 В110 и ВЕ6 44 В220.

Гидросхема 44

Гидросхема гидрораспределителей ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220

   Основные параметры гидрораспределителя ВЕ6.44.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 44;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,95 кг.

Гидрораспределители ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220

Гидрораспределители ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220

   Гидрораспределители ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей ВЕХ16.44 в качестве управляющего пилота. В мобильной техники применяются в основном гидрораспределители ВЕ6 34 Г24, в промышленности - ВЕ6 34 В110 и ВЕ6 34 В220.

Гидросхема 34

Гидросхема гидрораспределителей ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220

   Основные параметры гидрораспределителя ВЕ6.34.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 34;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,95 кг.

Гидрораспределители ВЕ6 24 Г24, ВЕ6 24 В110, ВЕ6 24 В220

Гидрораспределители ВЕ6 24 Г24, ВЕ6 24 В110, ВЕ6 24 В220

   Гидрораспределители ВЕ6 24 Г24, ВЕ6 24 В110, ВЕ6 24 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ6 24 Г24, в промышленности - ВЕ6 24 В110 и ВЕ6 24 В220.

Гидросхема 24

Гидросхема гидрораспределителей ВЕ6 24 Г24, ВЕ6 24 В110, ВЕ6 24 В220

   Основные параметры гидрораспределителя ВЕ6.24.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 24;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,95 кг.

Гидрораспределители ВЕ6 14 Г24, ВЕ6 14 В110, ВЕ6 14 В220

Гидрораспределители ВЕ6 14 Г24, ВЕ6 14 В110, ВЕ6 14 В220

   Гидрораспределители ВЕ6 14 Г24, ВЕ6 14В110, ВЕ6 14 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ6 14 Г24, в промышленности - ВЕ6 14 В110 и ВЕ6 14 В220.

Гидросхема 14

Гидросхема гидрораспределителей ВЕ6 14 Г24, ВЕ6 14 В110, ВЕ6 14 В220

   Основные параметры гидрораспределителя ВЕ6.14.В110 (В220, Г24):
   - условный проход 6 мм;
   - схема открывания-закрывания рабочих каналов - 14;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости 60-80 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 1,95 кг.

     Пример условного обозначения гидравлического золотникового распределителя с двухсторонним электромагнитным управлением, Ду = 6 мм, тип электромагнита - "мокрый", со схемой распределения 34, питание от сети 110 В переменного тока, для работы в холодном и умеренном климате:
     Гидрораспределитель ВЕ6.34.В110
