Гидромоторы аксиально-поршневые Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р

Гидромоторы Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р (Г15-21Н, Г15-22Н, Г15-23Н, Г15-24Н, Г15-25Н)      Гидромоторы Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р относятся к группе гидромоторов аксиально-поршневого типа и предназначены для бесступенчатого регулирования скоростей, а также для работы в следящих приводах и в системах, где требуются реверсивные, частые включения, автоматическое и дистанционное управление. В зависимости от рабочего объёма гидромоторы Г15-2..Р имеют пять типоразмеров. Гидромоторы Г15-2..Р эксплуатируются на минеральном масле вязкостью от 10 до 220 мм²/с при t масла от 10 до 60 °С и при t окружающей среды от 0 до 45 °С.
     Ранее гидромоторы выпускались под маркой Г15-2..Н, гидромоторы марки Г15-..Р являются их усовершенствованной конструкцией.

Устройство и принцип действия аксиально-поршневого гидромотора Г15-2..Р

     Гидромотор Г15-2..Р (см. рисунок ниже) состоит из ротора (3) с поршнями (6), барабана (2) с толкателями (7), корпуса (1), радиально-упорного шарикоподшипника (8), вала (9), корпуса (4) и опорного диска (5).
     Поступающее в гидромотор минеральное масло действует на поршни, в результате чего толкатели выдвигаются и поджимаются к шарикоподшипнику. Под действием тангециальных сил толкатели вращаются вместе с барабаном, валом, ротором и поршнями. При поступлении масла через канал 1 (см.ниже рис.габаритные размеры) вал гидромотора вращается по часовой стрелке, при изменении направления потока масла происходит реверсирование гидромотора. Если пренебречь зависимостью КПД гидромотора от нагрузки, то можно считать, что момент, развиваемый гидромотором пропорционален давлению нагнетания.
     Масло из корпуса гидромотора отводится через дренажную линию. Во время эксплуатации гидромотор должен быть заполнен маслом выше средней линии, если гидромотор находится в вертикальном положении, он должен быть весь заполнен маслом, для этого соответственно нужно подсоединить дренажную линию. Для защиты гидромотора от перегрузок в гидролинию необходимо монтировать предохранительный клапан.

Устройство и схема работы гидромотора Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р

Устройство и схема работы гидромотора Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р

Основные технические характеристики гидромоторов Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р

Тип гидромотора Рабочий объем, см³ Крутящий момент, Н·м Давление, МПа Частота вращения, об/мин
Гидромотор Г15-21Н 11,2 8,0 6,3 960
Гидромотор Г15-22Н 20 16
Гидромотор Г15-23Н 40 32
Гидромотор Г15-24Н 80 64
Гидромотор Г15-25Н 160 128
Гидромотор Г15-21Р 11,2 9,6
Гидромотор Г15-22Р 20 17
Гидромотор Г15-23Р 40 34
Гидромотор Г15-24Р 80 68
Гидромотор Г15-25Р 160 136

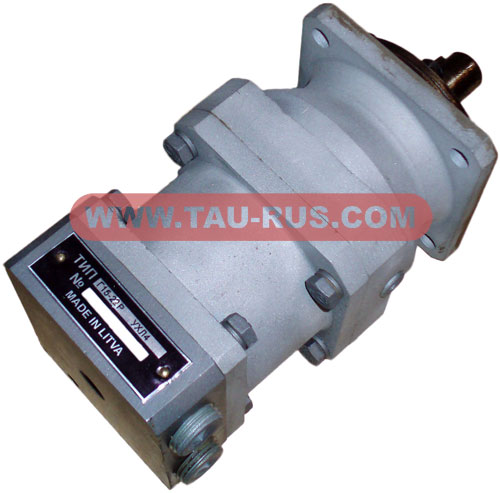

Гидроромотор Г15-22Р (Г15-22Н)

Гидроромотор Г15-22Р (Г15-22Н)

   Основные параметры гидромотора Г15-22Р:
   - рабочий объём 20 см³;
   - крутящий момент 17 Н·м;
   - рабочее давление 6,3 МПа;
   - частота вращения 960 об/мин;
   - масса гидромотора не более 8,5 кг.

     Примеры условного обозначения при заказе гидромоторов аксильно-поршневых:
     Г15-22Р - гидромотор аксиально-поршневой с рабочим объемом 20 см³.
     Г15-23Р - гидромотор аксиально-поршневой с рабочим объемом 40 см³.
     Г15-24Р - гидромотор аксиально-поршневой с рабочим объемом 80 см³.
