// КРМ-6/3В(Р)1(2,3,4)Р клапаны редукционные

Гидравлическое оборудование /
Гидроаппаратура регулировки давления //

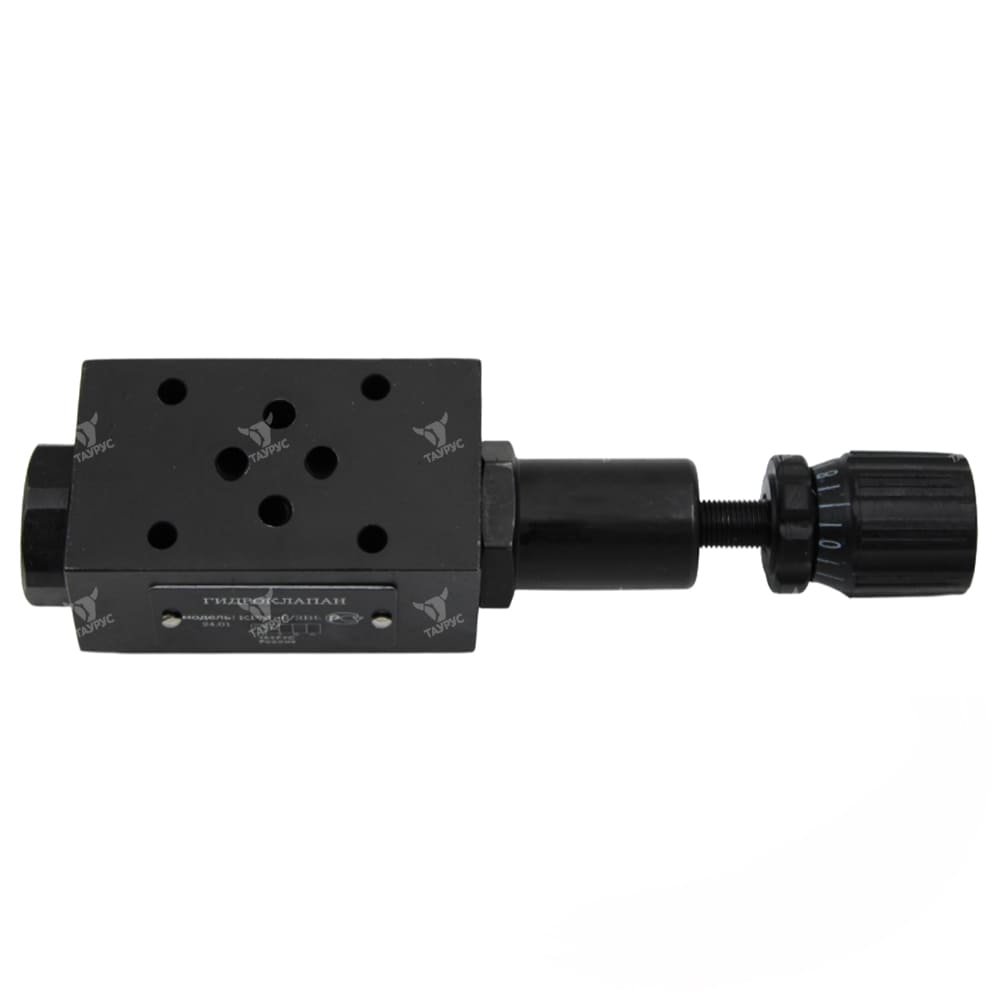

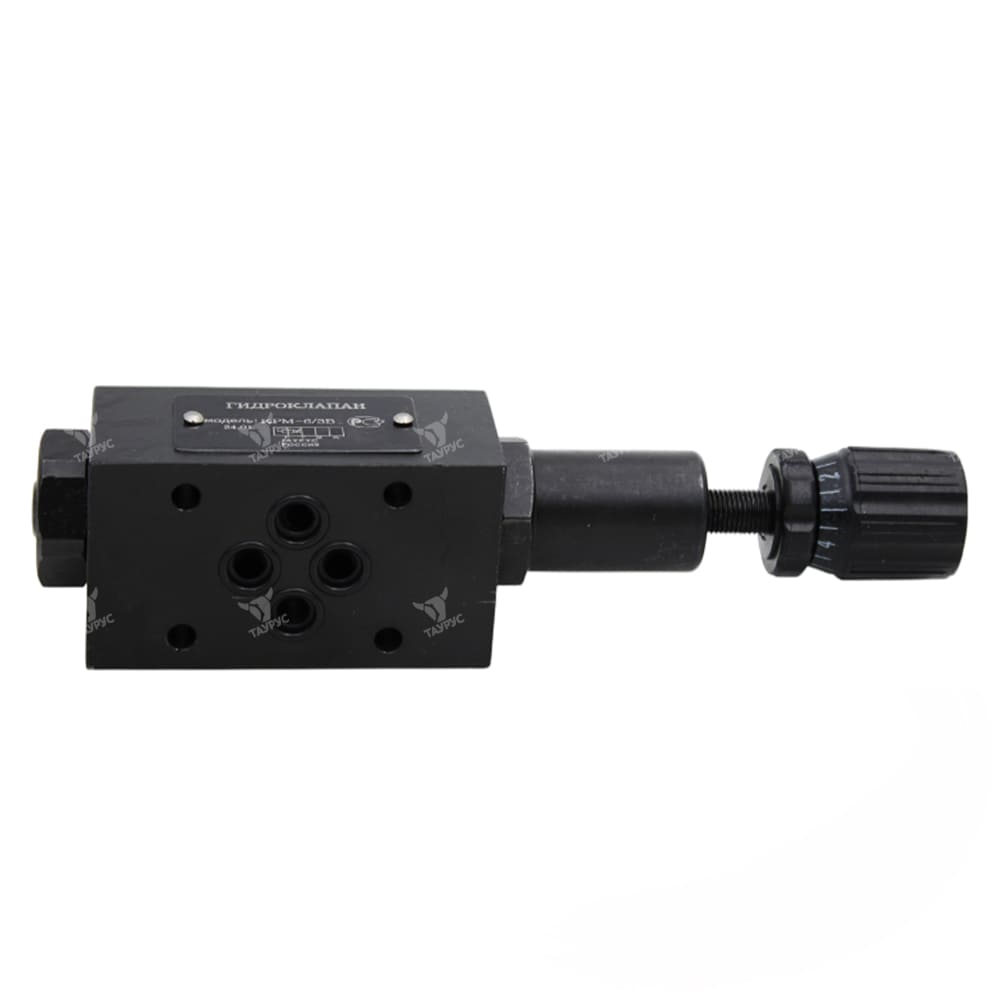

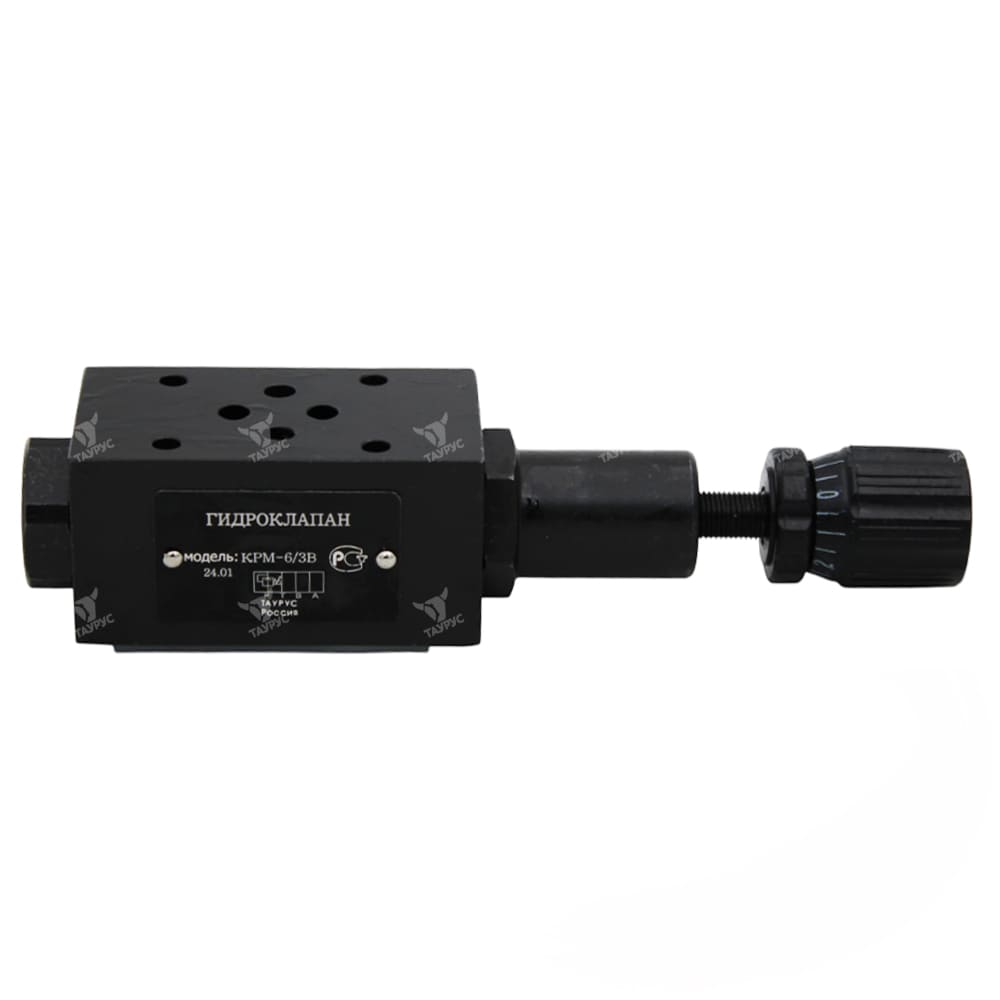

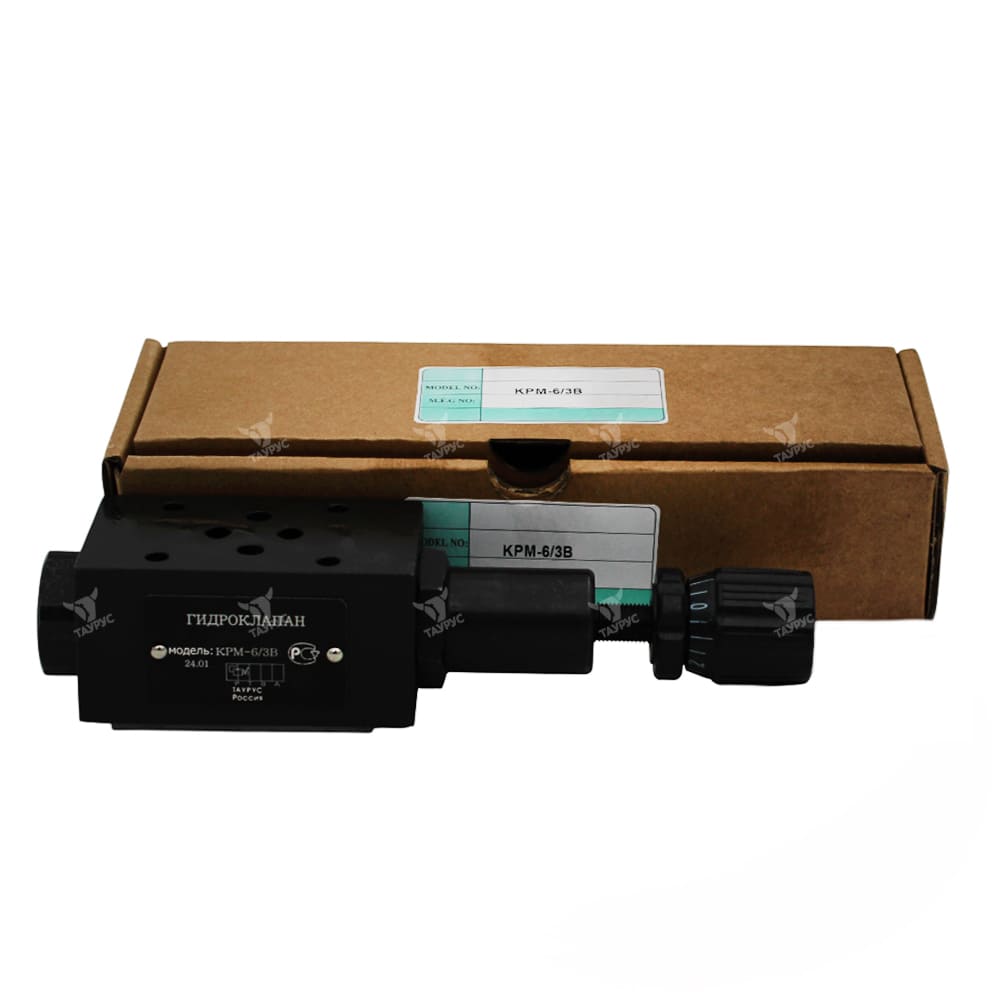

Гидроклапан редукционный КРМ6/3

Гидроклапан редукционный КРМ6/3В1Р, КРМ6/3В2Р, КРМ6/3В3Р, КРМ6/3В4РРедукционный гидроклапан КРМ 6/3 Гидроклапаны КРМ6/3В1Р, КРМ6/3В2Р, КРМ6/3В3Р, КРМ6/3В4Р модульного монтажа предназначен для поддержания в отводимом для них потоке рабочей жидкости более низкого давления, чем в подводимом.
— Гидроклапаны КРМ-6/3 создают и поддерживают в гидросистеме необходимое давление, которое снижено относительно давления источника. Клапаны КРМ6/3 применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров гидросистемы. Область применения гидроклапанов редукционных КРМ 6/3: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
— Гидроклапаны КРМ6/3 работают на минеральных маслах с кинематической вязкостью 10...50 сСт и при тонкости фильтрации не грубее 25 мкм. Рекомендуемая температура масла в гидросистеме от +20 до +50 °С. Вид присоединения: модульный монтаж.

Основные параметры гидроклапана редукционного КРМ6/3

Параметр Значение
КРМ-6/3В1Р
(КРМ-6/3Р1Р)
КРМ-6/3В2Р
(КРМ-6/3Р2Р)
КРМ-6/3В3Р
(КРМ-6/3Р3Р)
КРМ-6/3В4Р
(КРМ-6/3Р4Р)
Диапазон давления на входе, МПа 0,5...32,0 1,0...32,0 1,0...35,0
Диапазон регулировки давления, МПа до 2 МПа 1,2...6,3 2,0...32,0 5,0...35,0
Диапазон расхода рабочей жидкости, дм³/с 0...0,33
Максимальные внутренние утечки, см³/с 500
Время нарастания давления после прекращения разгрузки, с 0,2
Масса клапана, кг 1,0

Размеры и параметры регулировки гидроклапана КРМ6/3

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры гидроклапана редукционного КРМ6/3В1Р, КРМ6/3В2Р, КРМ6/3В3Р, КРМ6/3В4Р

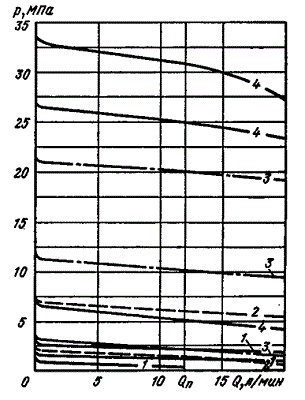

Зависимость давления р от расхода Q
Зависимость настроенного давления гидроклапана редукционного КРМ 6/3

Структура условного обозначения клапана КРМ6/3

КРМ  - 6  / 3   В

Исполнение по давлению настройки в канале P:
1 - до 2,0 МПа;
2 - 1,2...6,3 МПа;
3 - 2,0...20,0 МПа;
4 - 5,0...35,0 МПа
Исполнение по способу ручной настройки:
В = регулировочный винт под ключ,
Р = рукоятка
3 = номинальное давление на входе 32 МПа
6 = условный проход Ду=6 мм
КРМ = гидроклапан редукционный модульный

     Пример условного обозначения гидроклапана редукционного с условным проходом Ду=6 мм, с номинальным давлением на входе 32 МПа, с исполнением по давлению настройки от 2,0 до 20,0 МПа, с регулировочным шестигранным винтом по ключ, климатическое исполнение для районов с умеренным и холодным климатом категория размещения 4:
     Клапан редукционный КРМ-6/3В3Р УХЛ4
