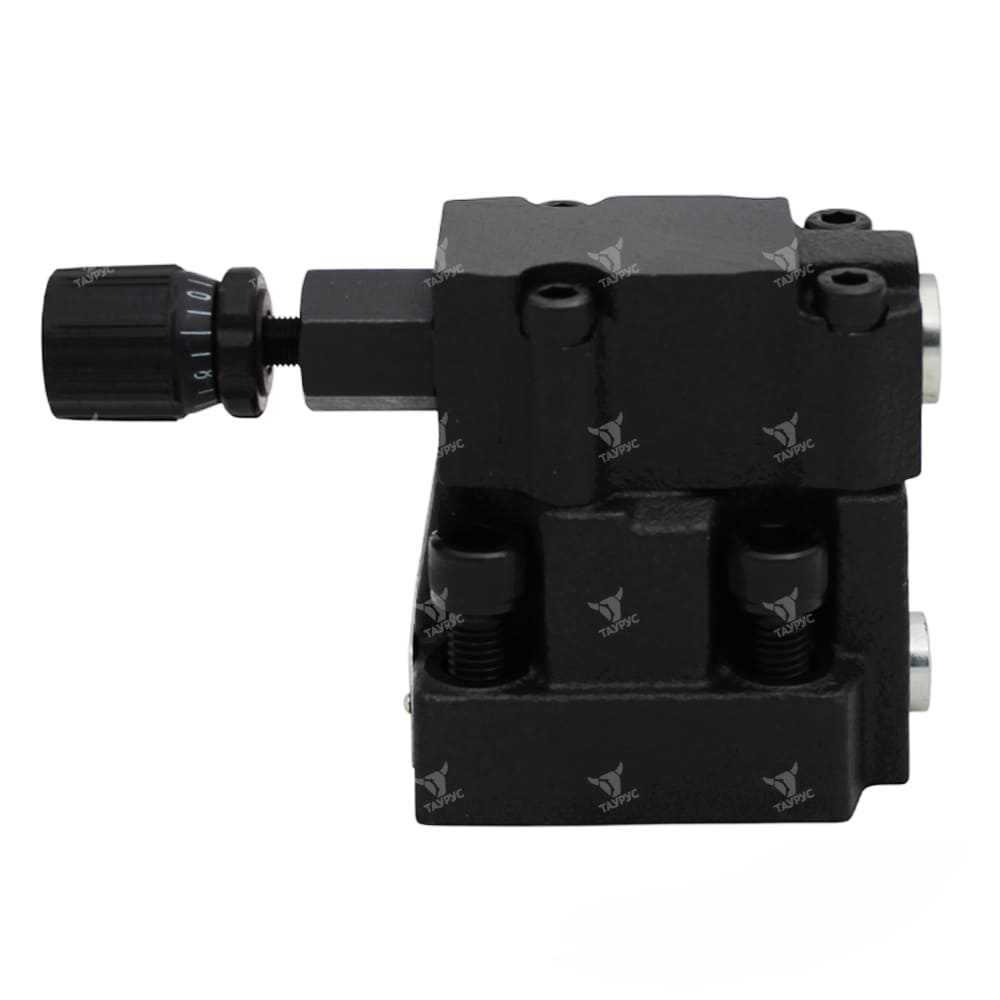

Гидроклапаны предохранительные ГКЕ20-32-00М-(01)-Г24, ГКЕ20-32-00М-(01)-В110, ГКЕ20-32-00М-(01)-В220

Гидроклапаны ГКЕ20-32-00М-Г24, ГКЕ20-32-00М-В110, ГКЕ20-32-00М-В220, ГКЕ20-32-00М-01-Г24, ГКЕ20-32-00М-01-В110, ГКЕ20-32-00М-01-В220

Клапаны предохранительные ГКЕ20.32.00М.Г24, ГКЕ20.32.00М.В110, ГКЕ20.32.00М.В220, ГКЕ20.32.00.01.Г24, ГКЕ20.32.00.01.В110, ГКЕ20.32.00.01.В220 Ду=20 мм предназначены для предохранения объёмных гидроприводов от превышения установленного давления и дистанционной разгрузки от избыточного давления. Климатические исполнения УХЛ4, О2, ХЛ1, О4 по ГОСТ 15150. Клапан предохранительный ГКЕ20-32 разработан и сконструирован по техническими условиями ТУ4144-019-00221824-2001.

В комплект поставки ГКЕ20-32-00М-Г24, ГКЕ20-32-00М-В110, ГКЕ20-32-00М-В220 (М - международный стандарт на размеры присоединительных отверстий): паспорт на изделие завода-изготовителя и резиновые уплотнительные кольца.

Устройство гидроклапана ГКЕ20-32:
клапан предохранительный типа ГКЕ20.32 с диаметром условном прохода 20 мм состоит из корпуса со встроенным в него предохранительным клапаном непрямого действия и электромагнитного пилота 1РЕ6... с различным вариантами управляющего напряжения: 12 вольт постоянного тока, 24 вольта постоянного тока, 110 вольт переменного тока и 220 вольт переменного тока. Настройка требуемого давления производится регулировочным винтом.

Основные характеристики гидроклапана ГКЕ20-32

Параметры Клапан ГКЕ20-32-00М-Г12
Клапан ГКЕ20-32-00М-01-Г12
Клапан ГКЕ20-32-00М-Г24
Клапан ГКЕ20-32-00М-01-Г24
Клапан ГКЕ20-32-00М-В110
Клапан ГКЕ20-32-00М-01-В110
Клапан ГКЕ20-32-00М-В220
Клапан ГКЕ20-32-00М-01-В220
Условный проход, мм 20
Управляющее напряжение, В 12 (пост. ток) 24 (пост. ток) 110 (перем. ток) 220 (перем. ток)
Номинальный расход жидкости, л/мин 120
Давление на входе мин. / макс., МПа 1 / 32
Диапазон регулировки давления, МПа 1...32
Вязкость рабочей жидкости, сСт 10...800
Номинальная тонкость фильтрации рабочей жидкости, мкм 25
Масса клапана: исполнение 00М / исполнение 00М-01, кг 6.9 / 7,5

Габаритные и присоединительные размеры гидроклапанов ГКЕ20-32-00М, ГКЕ20-32-01М
(международный стандарт на присоединительные отверстия)

Габаритные и присоединительные размеры гидроклапанов ГКЕ20-32-00М, ГКЕ20-32-00М-01
     Конструктивные элементы ГКЕ 20-32:
     1. Корпус
     2. Предохранительный гидроклапан патронного вида
     3. Гидрораспределитель типа 1РЕ6...
     Примечание: штриховой линией на чертеже показано исполнение клапана ГКЕ20-32-00М-01 (пилотный распределитель 1РЕ6... с двумя электромагнитами)

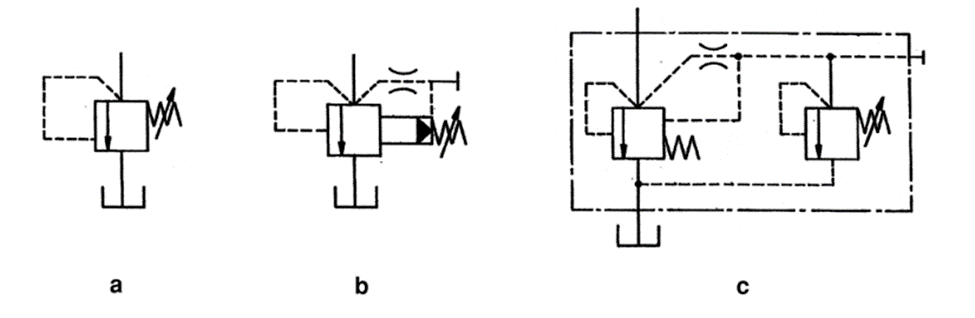

Условное графическое обозначение гидроклапанов ГКЕ20-32-00М, ГКЕ20-32-00М-01

Гидросхема гидроклапана ГКЕ20-32-00М
Гидросхема ГКЕ20-32-00М
Гидросхема гидроклапана ГКЕ20-32-00М-01
Гидросхема ГКЕ20-32-00М-01
Тип клапана: нормально открытый
Р - подвод рабочей жидкости;
Т - слив;
X - разгрузка
Тип клапана: нормально закрытый
Р - подвод рабочей жидкости;
Т - слив;
X - разгрузка

     Пример условного обозначения при заказе клапана предохранительного с условным проходом 20 мм, с международными присоединительными размерами, с диапазоном регулировки давления 1...32 МПа, с двухмагнитным электромагнитным пилотом с управляющим напряжением 110 вольта переменного тока, для районов с умеренным климатом:
     Гидроклапан предохранительный ГКЕ20-32-00М-01-В110 УХЛ4 ТУ4144-019-00221824-2001
