// Фильтры всасывающие сетчатые FRP*, FR*, Fl* (FI5.40M90, FI3.20M90, FI4.20M90)

Фильтрующее оборудование /
Фильтры всасывающие //

Фильтры всасывающие сетчатые FRP*, FR*, Fl*

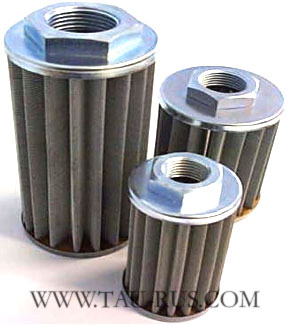

Фильтры всасывающие сетчатые FRP*, FR*, Fl* (Фильтр FI5.40M90, Фильтр FI3.20M90, Фильтр FI4.20M90)Фильтры FRP*, FR*, Fl*  Фильтры всасывающие FRP*, FR*, Fl* были разработаны для использования в линиях всасывания, где осуществляется фильтрации рабочих жидкостей от мелкодисперсных металлических и не металлических частиц. Фильтры FRP*, FR*, Fl* работают в режиме погружения в резервуар с рабочей жидкостью.
Фильтры FRP*, FR*, Fl* изготавливаются как с клапаном ("байпас"-клапан или клапан обратный), так и без клапана.
— Степень фильтрации, например M90 (стандарт), означает, что частицы размерами больше 90 микрон не пройдут сквозь сетку. В данной серии фильтров всасывающих доступны следующие степени фильтрации рабочей жидкости: 30 мкм, 60 мкм, 90 мкм, 250 мкм.
— Диапазон рабочей температуры для фильтров всасывающих FRP*, FR*, Fl*: -25...+90°C.
— На моделях фильтров FRP*, FR*, Fl* с клапаном, клапан настроен на давление 0,3 бар ± 9%.
— Рекомендуемые рабочие жидкости - стандартные минеральные масла или их аналоги HH, HM, HR, HV, HG по ISO 6743/4 (подробнее см. каталог F.B.N. фильтры).

Структура условного обозначения

FL   3 . 20   M90   V   *   *



Наличие байпасного клапана:
V - с клапаном;
без обозначения - без клапана
Тонкость фильтрации:
M30 - 30 мкм;
M60 - 60 мкм;
M90 - 90 мкм;
MD5 - 250 мкм
20 = типоразмер, см. таблицу и чертёж ниже
Условное обозначение присоединительной резьбы:
1 = 3/8" BSPP;
2 = 1/2" BSPP;
3 = 3/4" BSPP;
4 = 1" BSPP;
5 = 1 1/4" BSPP;
6 = 1 1/2" BSPP;
7 = 2" BSPP;
8 = 2 1/2" BSPP;
9 = 3" BSPP

Параметры и размеры всасывающих фильтров FRP*, FR*, Fl*

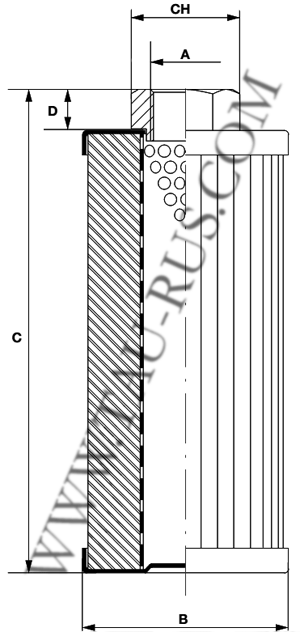

Габаритные и присоединительные размеры фильтров FRP*, FR*, Fl* (Фильтр FI5.40M90, Фильтр FI3.20M90)
Типоразмер Номинальный расход, л/мин Размеры, мм (см. чертёж слева)
A C B
Фильтр FR5.02361 6 1/4" 37 32
Фильтр FR5.02334 10 1/4" 33 50
Фильтр FI1.10M90 18 3/8" 90 50
Фильтр FI2.10M90 22 1/2" 90 50
Фильтр FI2.15M90 23 1/2" 93 69
Фильтр FI3.15M90 45 3/4" 93 69
Фильтр FI3.20M90 57 3/4" 143 69
Фильтр FI4.20M90 58 1" 150 70
Фильтр FI4.25M90 59 1" 94 100
Фильтр FI4.30M90 84 1" 143 100
Фильтр FI5.30M90 117 1 1/4" 143 100
Фильтр FI5.35M90 120 1 1/4" 180 100
Фильтр FI5.40M90 138 1 1/4" 230 100
Фильтр FI6.40M90 136 1 1/2" 230 100
Фильтр FI6.50M90 132 1 1/2" 110 140
Фильтр FI6.55M90 163 1 1/2" 165 140
Фильтр FI7.55M90 205 2" 165 140
Фильтр FI7.60M90 235 2" 211 140
Фильтр FI7.70M90 245 2" 320 140
Фильтр FI8.70M90 265 3" 326 140
Фильтр FI9.70M90 275 3" 290 150



— Пример условного обозначения фильтра всасывающего, без байпасного клапана, с присоединительной трубной цилиндрической резьбой 3/4", с тонкостью фильтрации 90 мкм:
     Фильтр всасывающий FL3.20M90

— То же, но только с байпасным клапаном и присоединительной резьбой 1 1/2":
     Фильтр всасывающий FL6.40M90B
