// Соединитель электрический (электроразъём) СЭ11-19

Гидрораспределители /
Электромагниты, разъёмы //

Соединитель электрический (электроразъём) СЭ11-19

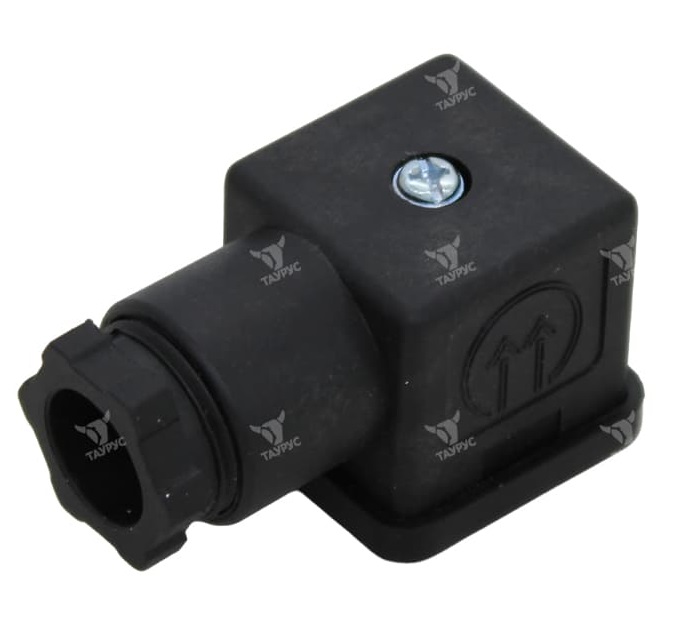

Соединитель электрический (электроразъём) СЭ11-19Электроразъём СЭ-11-19      Электрический разъём (соединитель электрический) СЭ11-19 применяется для присоединения различных электромагнитных устройств, в частности, электромагнитов ПЭ35 и др., электрических двигателей и других электрических приемников к сети, как переменного, так и постоянного тока. Также, соединители электрические СЭ11-19 могут использоваться в однофазных и трехфазных цепях. Климатическое исполнение для районов с умеренным и холодным климатом - УХЛ4 по ГОСТ 15150. Степень защиты соединителя СЭ11-19 - IP54 по ГОСТ 14255.
     В комплект поставки вилки входит прокладка уплотнительная. В комплект поставки розетки входит прокладка уплотнительная и винт М3 (см. фотографию слева). Имеется возможность поставки электрических разъёмов данного типа импортного производства со светодиодной индикацией наличия напряжения и со встроенными выпрямительными и фильтрующими элементами.

Основные параметры разъёма СЭ 11-19

Параметр Значение
Постоянный ток (24, 48, 110 В)
Номинальное рабочее напряжение переменного тока, В 110, 220, 380
Номинальное рабочее напряжение постоянного тока, В 12, 24, 48, 110
Номинальный рабочий ток, А 6,3
Число контактов:
- основных
- заземляющих

2 (3)
1

Габаритные, установочные и присоединительные размеры СЭ11-19

Размеры Соединитель электрический (электроразъём) СЭ11-19, чертёж

     Пример условного обозначения соединителя электрического (электроразъёма) с возможностью присоединения к сети переменного и постоянного напряжения, рассчитанного на номинальный рабочий ток 6,3 А, климатическое исполнение для районов с умеренным и холодным климатом категория размещения 4:
     Соединитель электрический СЭ11-19.
