// MFZ10-37(90)YC DC24, MFB10-37(90)YC AC110 (AC220) катушки (соленоиды, электромагниты)

Гидравлическое оборудование /
Электромагниты для гидрораспределителей, дросселей, клапанов //

Электромагниты MFZ10-37(90)YC, MFB10-37(90)YC для гидрораспределителей ВЕ6, ВЕ10

Электромагниты (соленоиды, катушки) MFZ10-37YC, MFB10-37YC, MFZ10-90YC, MFB10-90YC для гидрораспределителей ВЕ6, ВЕ10Электромагниты MFB10-37YC AC220 30W

Катушки MFZ10-37YC DC24, MFB10-37YC AC110(AC220) (для гидрораспределителей ВЕ6) и MFZ10-90YC DC24, MFB10-90YC AC110(AC220) (для гидрораспределителей ВЕ10) прикрепляется к трубке гидрораспределителя при помощи пластмассовой гайки с резьбой. Посадочные места уплотняются резиновыми кольцами.
В комплект поставки катушек MFZ10-37YC (MFZ12-37YC), MFZ10-90YC, MFB10-37YC, MFB10-90YC также обязательно входит электроразъём со встроенным выпрямителем (для катушек переменного тока) и визуальной индикацией.
Внимание! Установка на катушки переменного тока (MFB10...) электроразъёмов, не входящих в комплект поставки, лишает гарантии.

Электроразъём для катушек MFZ10-37YC, MFB10-37YC, MFZ10-90YC, MFB10-90YC

Условное обозначение катушек MFZ10-37YC, MFB10-37YC, MFZ10-90YC, MFB10-90YC

MFZ10 - 37YC - DC   24

Напряжение:
12 = 12 В (только для постоянного тока)
24 = 24 В (только для постоянного тока)
110 = 110 В (только для переменного тока)
220 = 220 В (только для переменного тока)
Род тока:
DC = постоянный ток
AC = переменный ток
Назначение катушки:
37YC = для гидрораспределеителей ВЕ6
90YC = для гидрораспределеителей ВЕ10
MFZ10 (MFZ12) = катушка постоянного тока
MFB10 (MFB12) = катушка переменного тока

Конструкция катушек MFZ10-37YC, MFB10-37YC, MFZ10-90YC, MFB10-90YC

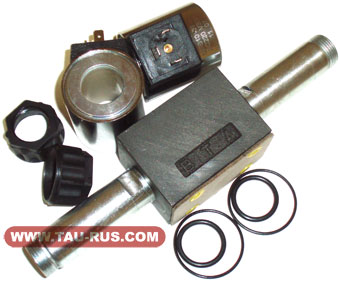

Устройство гидрораспределителей ВЕ6, ВЕ10 c электромагнитом (соленоидом, катушкой) потоянного или переменного тока MFZ10-37YC, MFB10-37YC, MFZ10-90YC, MFB10-90YC Применение катушек потоянного и переменного тока MFZ10-37YC, MFB10-37YC, MFZ10-90YC, MFB10-90YC
1 Фиксирующая гайка для катушки с уплотнительным кольцом
2 Уплотнительное кольцо
3 Катушка (см.идентификационный код)
4 Трубка электромагнита для стандартной версии:
5 Уплотнительное кольцо
6 Уплотнительные кольца
