// EMSG-45X 24DC (110AC, 220AC) катушки (соленоиды, электромагниты)

Гидравлическое оборудование /
Электромагниты для гидрораспределителей, дросселей, клапанов //

Электромагниты (соленоиды, катушки) EMSG-45X для гидрораспределителей ВЕ6, клапанов МКПВ

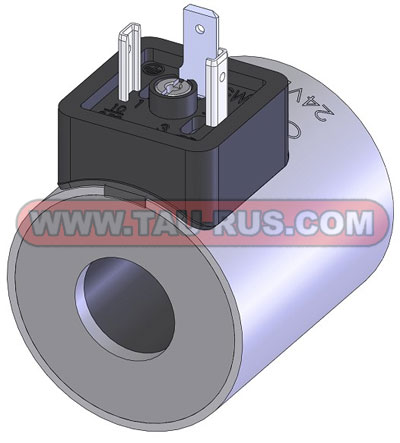

Катушки (соленоиды, электромагниты) EMSG-45X 24DC (110AC, 220AC)Катушка EMSG-45X 24DC 30W

Катушки (соленоиды, электромагниты) EMSG-45X 24DC (110AC, 220AC) (для гидрораспределителей ВЕ6) крепятся на корпусе гидрораспределителя при помощи пластмассовой гайки с резьбой. Также данная катушка устанавливается на гидроклапаны МКПВ-16/3Ф3...24 и МКГВ-16/3Ф...24. Для надёжного сопряжение стыковых плоскостей посадочные места электромагнита EMSG-45X уплотняются резиновыми кольцами.
— В комплект поставки катушек EMSG-45X также обязательно входит электроразъём.

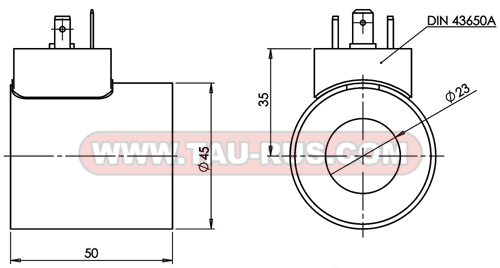

Размеры (посадочное отверстие) электромагнита EMSG-45X

— Пример условного обозначения при заказе катушки электромагнитной ввёртного монтажа на 24 вольта постоянного тока для установки на гидрораспределители ВЕ6...Г24 или же на гидроклапаны МКПВ-16/3Ф3...24, МКГВ-16/3Ф...24:
   Катушка (электромагнит, соленоид) EMSG-45X 24V DC 30W

Условное обозначение катушек EMSG-45X 24DC (110AC, 220AC)

EMSG-45X   24V   DC   30W

30W = мощность катушки 30 Вт (для катушек на постоянный ток)
Род тока:
DC = постоянный ток
AC = переменный ток
Напряжение:
12V = 12 В
24V = 24 В
110V = 110 В
220V = 220 В
EMSG-45X = Катушка электромагнитная модели 45X

Принцип применения и конструкция катушек EMSG-45X 24DC (110AC, 220AC)

Устройство гидрораспределителей ВЕ6 c электромагнитом (соленоидом, катушкой) потоянного или переменного тока EMSG-45X Применение катушек потоянного и переменного тока EMSG-45X
1 Фиксирующая гайка для катушки c уплотнительным кольцом
2 Уплотнительное кольцо
3 Катушка (см.идентификационный код)
4 Трубка электромагнита
5 Уплотнительное кольцо
6 Уплотнительные кольца
