// Электромагнит ПЭ 35 (КВМ-35; ЭМ-24; EmaX 70 5,5)

Гидравлическое оборудование /
Электромагниты для гидрораспределителей, дросселей, клапанов //

ПЭ 35 | Электромагнит ПЭ 35, ПЭ35

Привод электромагнитный ПЭ 35 (КВМ-35; ЭМ-24; EmaX 70 5,5)Привод электромагнитный ПЭ 35 (КВМ-35)      Электромагнит ПЭ 35 (привод электромагнитный) является заменой (аналогом) электромагнитов КВМ-35; ЭМ- 24; EmaX 70 5,5 и используется для дистанционного управления гидрораспределителями с условным проходом Ду=6 мм, такими, как ПЕ6; ВЕ6; 1РЕ6; МРЭ6, вентилями ВВ-351 ( ВВ-32Ш ), ВВ-352 ( ВВ-34Ш ), а также другой гидроаппаратурой станков и автоматических линий. Для работы в составе гидравлической аппаратуры мобильной техники предпочтительней использовать привод электромагнитный (электромагнит) ПЭ-36.
     Электромагнит ПЭ35 имеет конструкцию с "мокрым якорем", когда полость герметичной гильзы внутри корпуса магнита соединена с полостью гидрораспределителя. Номинальное рабочее давление рабочей жидкости в полости электромагнита ПЭ 35 – 6 МПа. Катушка электромагнитного привода ПЭ35 изолирована от внешних воздействий стеклонаполненным полиамидом. Металлические части ПЭ 35, контактирующие с окружающей средой хорошо защищены от влияния коррозии.

Основные параметры электромагнитов ПЭ-35

Параметр Значение
Постоянный ток (24, 48, 110 В) Переменный ток (24, 110 В) Переменный ток (220, 380 В)
Тяговое усилие при номинальном токе якоря не менее *, Н 30 25
Потребляемая активная мощность не более, Вт 35
Допустимое отклонение питающего напряжения от номинала не более ±10%
Номинальный ход якоря, мм 2,5 +0,1
Полный ход якоря, мм 6,0 +0,6
Продолжительность включения питания, ПВ, % 100
Время срабатывания не более, с 0,04
Масса, кг 0,48
     * Примечание: тяговое усилие гарантировано при токе эксплуатационно-нагретого состояния, т.е. при напряжении U=0,9*Uном на электромагните, нагретом при напряжении U=1,1*Uном.

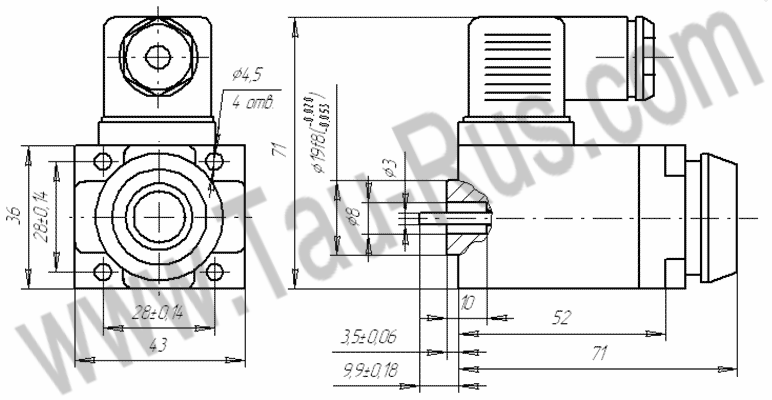

Габаритные и присоединительные размеры электромагнита ПЭ 35

Размеры ПЭ 35 с электроразъёмом СЭ11-19
Размеры электромагнита ПЭ 35 с разъёмом СЭ11-19

Структура условного обозначения привода серии ПЭ 35

ПЭ 35 - 021   22   1   С

Тип исполнения выводов катушки:
C - с соединителем СЭ11-19;
П - с прямым соединителем 2РМГ14;
У - с угловым соединителем 2РМГ14;
Ш - с соединителем ШР16;
ДХ - с соединителем DIN 43650, где Х - код внутренней электрической цепи, встроенной в розетку соединителя
Продолжительность включения: 1 - ПВ 100%
Номинальное напряжение питающей сети:
21 - 12 В;      03 - 110 В, 50 Гц
22 - 24 В;      04 - 127 В, 50 Гц
23 - 48 В;      05 - 220 В, 50 Гц
24 - 110 В;    06 - 380 В, 50 Гц
25 - 220 В
26 - 60 В
Род тока питающей сети: 021 - постоянный, 023 - переменный
Серия электромагнитов с габаритами для гидроаппаратуры с условным проходом Ду=6 мм

     Следует отметить ещё раз, что электромагнит ПЭ 35 позиционируется на рынке промышленного оборудования, как аналог электромагнитов КВМ-35; ЭМ- 24; EmaX 70 5,5.

     Пример условного обозначения электромагнита, рассчитанного на 24 вольта постоянного тока питающей сети, исполнение выводов катушки для электроразъёма СЭ11-19 без ответной части розетки (разъёма) СЭ11-19, климатическое исполнение для районов с умеренным и холодным климатом категория размещения 4:
     Электромагнит ПЭ 35 021 22 1 С УХЛ4

     Примеры маркировки электромагнита ПЭ35, рассчитанного на постоянный ток:
     ПЭ35 021211С, ПЭ 35 021221С, ПЭ35 021231С, ПЭ35 021241С;
     на переменный ток:
     ПЭ35 023031С, ПЭ 35 023051С.
