// Предохранительные клапаны RQ5-W, RQ7-W

Гидравлическое оборудование /
Регуляторы давления //

Клапаны RQ5-W, RQ7-W | Предохранительные клапаны RQ5-W*, RQ7-W*

RQ5-W6/41 - Клапан предохранительный 0-350 Бар, 250л/минКлапаны предохранительные RQ5-W*, RQ7-W*

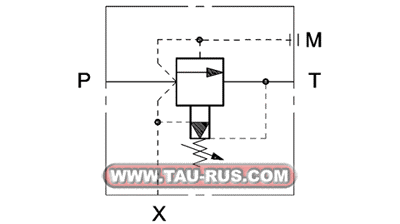

Обозначение (гидросхема) клапанов предохранительных RQ5-W*, RQ7-W*Гидросхемы RQ5-W*, RQ7-W*

Назначение предохранительных клапанов RQ5-W*, RQ7-W*

Клапаны RQ5-W*, RQ7-W* представляют собой перепускные предохранительные клапаны с пилотным управлением с резьбовыми присоединениями, выполненные в двух номинальных размерах с расходом до 400 л/мин.
— Главная ступень оснащена клапаном с коническим уплотнением.
— Возможность дистанционного управления через отверстие Х (например, при помощи клапана прямого действия CD1-W6/10, 3л/мин).
Клапаны RQ5-W*, RQ7-W* позволяют перепускать полный поток насоса даже при значениях давления, близких к установленному значению. Широкие проходы обеспечивают снижение перепадов давления и нагрева жидкости благодаря низкому перепаду давления в клапане.

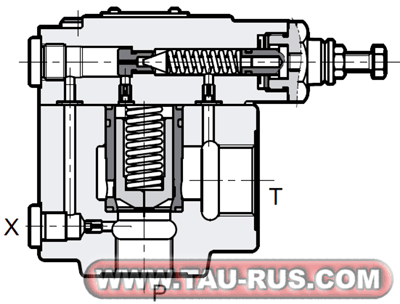

Устройство клапанов предохранительных RQ5-W*, RQ7-W*

— Используйте гидравлические жидкости на основе минеральных масел типа HL или HM, в соответствии с ISO 6743-4. Для этих жидкостей используйте уплотнения из NBR (код N). Для жидкостей типа HFDR (фосфатные эфиры) используйте уплотнения FPM (код V). По поводу использования других типов жидкостей таких как HFA, HFB, HFC проконсультируйтесь в нашем отделе технической поддержки.
— Использование жидкостей при температуре свыше 80 °С приводит к ускоренному износу уплотнений и к ухудшению качества жидкости. Жидкость должна сохранять свои физические и химические характеристики неизменными.

Структура условного обозначения предохранительных клапанов RQ5-W*, RQ7-W*

RQ   5 - W   6 / M / 41

41 = серия
M = регулировка рукояткой Sicbloc
Диапазон регулировки давления:
3 = до 70 бар;
5 = до 210 бар;
6 = до 350 бар
W = резьбовые присоединительные отверстия BSP
Таурус
Номинальный размер:
5 = Ду=25 мм;
7 = Ду=40 мм
RQ = предохранительный клапан

Технические характеристики клапанов RQ5-W*, RQ7-W*

ПАРАМЕТРЫ Клапан RQ5-W* Клапан RQ7-W*
Максимальное рабочее давление бар 350
Максимальный расход рабочей жидкости л/мин 250 400
Диапазон температур рабочей жидкости °C -20...+80
Рекомендуемая вязкость рабочей жидкости сСт 25
Класс чистоты рабочей жидкости - Класс 10 по NAS 1638
Материал применяемых уплотнений - NBR
Масса клапана не более кг 4,1 8,0

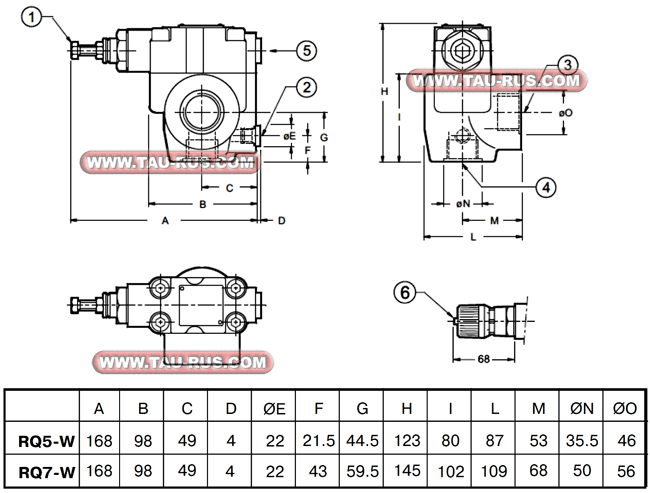

Габаритные и присоединительные размеры клапанов RQ5-W*, RQ7-W*

Габаритные и присоединительные размеры клапанов RQ5-W*, RQ7-W*
1 = Регулировочный винт под ключ на 13 мм. Для увеличения давления вращать по часовой стрелке.

2 = Отверстие Х. G 1/4 (заглушено).

3 = Выход Т. RQ5-W* = G 1, RQ7-W* = G 1 1/2.

4 = Вход P. RQ5-W* = G 3/4, RQ7-W* = G 1 1/4.

5 = Порт манометра 3/8 NPT (заглушен).

6 = Рукоятка SICBLOC. Нажать и вращать одновременно.

   Примеры для заказа:
RQ5-W6/41 - Клапан предохранительный 0-350 Бар, 250л/мин;
RQ7-W6/41 - Клапан предохранительный, 350 Бар, 400 л/мин
