// Плита-заглушка PE

Гидравлическое оборудование /
Вспомогательные элементы гидравлики //
Гидравлические компоненты DUPLOMATIC ///

Плита-заглушка PE | Плита PE-MD1/20, PE-C/PA/MD1/20, PE-C/PB/MD1/20, PE-D4-M


Плиты-заглушки PE (PE-MD1/20, PE-C/PA/MD1/20, PE-C/PB/MD1/20, PE-D4-M)
устанавливаются в качестве конечной плиты модульного набора клапанов, выполненных по стандарту CETOP 03 (условный проход 6 мм) и CETOP 05 (условный проход 10 мм).

Скачать описание:

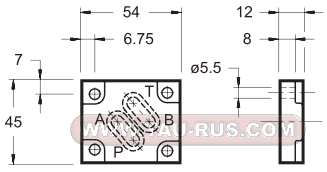

Размеры плиты-заглушки PE-MD1/20


Плита-заглушка PE-MD1/20 (код 1950591) устанавливается вместо гидрораспределителей, имеющих монтажную поверхность по стандарту CETOP 03 (дискретные гидрораспределители с электроуправлением DS3-, MD1D-, гидрораспределители с ручным управлением DSH3-, распределители клапанного типа MDT-, пропорциональные распределители DSE3- и другие) и полностью изолирует все отверстия (P-A-B-T).

Материал плиты: алюминий.
Максимально рабочее давление: 350 бар (35 МПа).
Уплотнительные кольца (OR): 4 шт. OR2037
Крепежные болты: 4 болта M5x16.

Пример условного обозначения при заказе:

PE-MD1/20_1950591
- Плита-заглушка алюминиевая, все порты изолированы, CETOP 03

Размеры плиты PE-C/PA/MD1/20


Плита-заглушка PE-C/PA/MD1/20 (код 1950751) устанавливается вместо гидрораспределителей, имеющих монтажную поверхность по стандарту CETOP 03 (дискретные гидрораспределители с электроуправлением DS3-, MD1D-, гидрораспределители с ручным управлением DSH3-, распределители клапанного типа MDT-, пропорциональные распределители DSE3- и другие) и перекрывает отверстия таким образом, что напорная линия "P" соединена с рабочей линией "A", а рабочая линия "B" соединена со сливом "T".

Материал плиты: алюминий.
Максимально рабочее давление: 350 бар (35 МПа).
Уплотнительные кольца (OR): 2 OR типа 2068
Крепежные болты: 4 болта M5x16.

Пример условного обозначения при заказе:

PE-C/PA/MD1/20_1950751 - Плита-заглушка алюминиевая, P > A, B > T, CETOP 03;
OR2068 - Уплотнительное кольцо (17,17 х 1,78), для PE-C/PA/MD1/20 и PE-C/PB/MD1/20

Размеры плиты-заглушки PE-C/PB/MD1/20


Плита-заглушка PE-C/PB/MD1/20 (код 1950601) устанавливается вместо гидрораспределителей, имеющих монтажную поверхность по стандарту CETOP 03 (дискретные гидрораспределители с электроуправлением DS3-, MD1D-, гидрораспределители с ручным управлением DSH3-, распределители клапанного типа MDT-, пропорциональные распределители DSE3- и другие) и перекрывает отверстия таким образом, что напорная линия "P" соединена с рабочей линией "B", а рабочая линия "A" соединена со сливом "T".

Материал плиты: алюминий.
Максимально рабочее давление: 350 бар (35 МПа).
Уплотнительные кольца (OR): 2 шт. OR2068 (размер 17,17 x 1,78).
Крепежные болты: 4 болта M5x16.

Пример условного обозначения при заказе:

PE-C/PB/MD1/20_1950601 - Плита-заглушка алюминиевая, P > В, А > T, CETOP 03;
OR2068 - Уплотнительное кольцо (17,17 х 1,78), для PE-C/PA/MD1/20 и PE-C/PB/MD1/20

Размеры плиты-заглушки PE-D4-M


Плита-заглушка PE-D4-M (код 1950042), а так же ее вариант с уплотнениями из вайтона PE-D4-M/V устанавливается вместо гидрораспределителей, имеющих монтажную поверхность по стандарту CETOP 05 (гидрораспределители с электроуправлением DS5-, DL5B-, гидрораспределители с ручным управлением DSH5- и другие) и полностью изолирует все отверстия (P-A-B-T).

Максимально рабочее давление: 350 бар (35 МПа).
Уплотнительные кольца (OR): 5 OR типа 2050.
Крепежные болты: 4 болта M5x16.

Пример условного обозначения при заказе:

PE-D4-M_1950042 - Плита-заглушка, все порты изолированы СЕТОР 05;
PE-D4-M/V - Плита-заглушка, все порты изолированы, CETOP 05, вайтон
