Описание насосов PVE

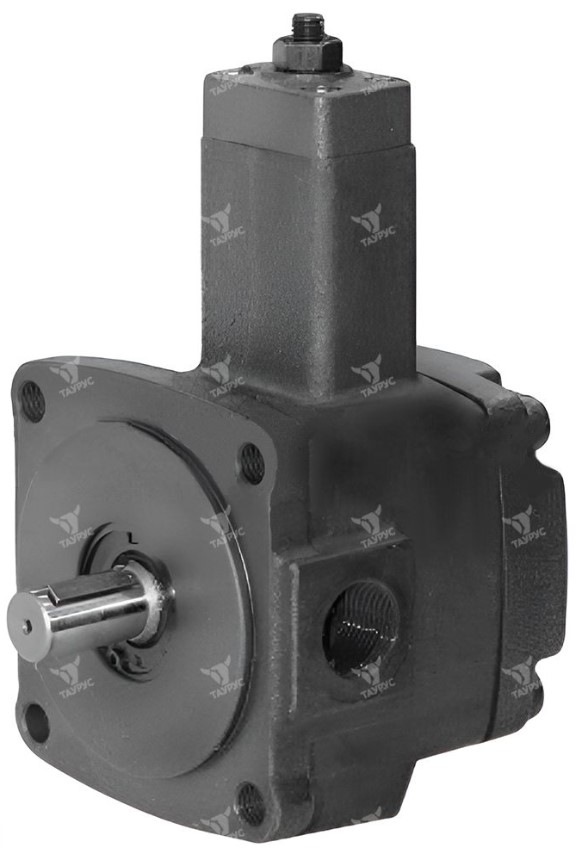

Насосы пластинчатые PVE-023PC3-R90B/30N, PVE-011PC3-R00P/30N, PVE-016PC2-R90B/30N, PVE-006PC3-R00B/30N (и другие исполнения, см. чертежи и таблицы ниже) представляют собой пластинчатые насосы регулируемой производительности, оборудованные регулятором давления.
Насосы PVE-023PC3-R90B/30N, PVE-011PC3-R00P/30N, PVE-016PC2-R90B/30N, PVE-006PC3-R00B/30N поставляются в четырех типоразмерах с рабочим объемом от 6,6 до 22,2 см3/об и с максимальными устанавливаемыми значениями регулятора давления до 35 бар и 70 бар (стандартный вариант).
Структура обозначения насосов PVE
| 1 | - | 2 | 3 | 4 | 5 | / | 6 |
|---|---|---|---|---|---|---|---|
| PVE | 023 | PC3 | R | 90B | 30N |
| 1 | Тип устройства | PVE = пластинчатый насос регулируемой производительности с регулятором давления прямого действия |
| 2 | Габарит насоса |
023 016 011 006 |
| 3 | Диапазон регулировки давления |
PC3 = до 70 бар (стандарт) PC2 = до 35 бар |
| 4 | Направление вращения |
R = направление вращения по часовой стрелке L = направление вращения против часовой стрелки |
| 5 | Монтажный фланец |
0 = SAE J744 - 2 отверстия (только для PVE-006 и PVE-011) 9 = прямоугольный - 4 отверстия (только для PVE-016 и PVE-023) |
| Тип вала | 0 = цилиндрический со шпонкой по SAE J744 | |
| Гидравлическое присоединение | B = отверстия с резьбой BSP цилиндрической (British Standard Pipe) | |
| 6 | Серия | 30 (габаритные и монтажные размеры не меняются от 30 до 39) |
| Уплотнения | N = NBR, для минеральных масел |
Технические (рабочие) характеристики насосов PVE (значения для минерального масла с вязкостью 46 сСт при 40°C)
| Типоразмер | Тип регулятора | Рабочий объём (см³/об) | Макс. расход при 1500 / 1800 об/мин (л/мин) | Диапазон регулировки давления мин. / макс. (бар) | Макс. частота вращения (об/мин) | Мин. частота вращения (об/мин) |
|---|---|---|---|---|---|---|
| Насос PVE-006 | PVE-006PC2 | 6,6 | 10 / 12 | 15 / 35 | 1800 | 800 |
| PVE-006PC3 | 50 / 70 | |||||
| Насос PVE-011 | PVE-011PC2 | 11,1 | 16,7 / 20 | 15 / 35 | ||
| PVE-011PC3 | 50 / 70 | |||||
| Насос PVE-016 | PVE-016PC2 | 16,6 | 25 / 30 | 15 / 35 | ||
| PVE-016PC3 | 50 / 70 | |||||
| Насос PVE-023 | PVE-023PC2 | 22,2 | 33,3 / 40 | 15 / 35 | ||
| PVE-023PC3 | 50 / 70 |
Примечание: Значения расхода получены при давлении в напоре = 3,5 бар.
Устройство и принцип работы насосов PVE
Насосный агрегат имеет распределительные пластины с гидростатической осевой компенсацией, улучшающими объемный КПД насоса и снижающими износ его компонентов. Стабилизация давления осуществляется за счет того, что статорное кольцо насосного агрегата удерживается в эксцентрическом положении регулируемой нагрузочной пружиной компенсатора давления.
Когда давление в напорной магистрали выравнивается с давлением, соответствующим установленной нагрузке пружины, статорное кольцо перемещается в сторону центра оси насоса (эксцентриситет уменьшается), за счет этого расход насоса снижается до уровня, необходимого в данный момент системе. Если потребность системы в рабочей жидкости равна нулю, насос подаёт масло только для компенсации возможных утечек или потерь на управление, таким образом поддерживая давление в системе постоянным.
Габаритные и монтажные размеры насосов PVE
| Канал | PVE-006 | PVE-011 | PVE-016, PVE-023 |
|---|---|---|---|
| 1 — Всасывающий канал | 3/8" BSPP | 1/2" BSPP | 3/4" BSPP |
| 2 — Напорный канал | 3/8" BSPP | 3/8" BSPP | 3/4" BSPP |
| 3 — Дренажный канал | 1/4" BSPP | 1/4" BSPP | 1/4" BSPP |
| 4 — Регулятор давления | для повышения давления вращать по часовой стрелке | для повышения давления вращать по часовой стрелке | для повышения давления вращать по часовой стрелке |
| 5 — Регулятор расхода | — | — | для понижения расхода вращать по часовой стрелке |
| Масса, кг | 5 | 6 | 9 |
