// Компненсаторы давления PCK06*

Гидравлическое оборудование /
Регуляторы давления //

Компненсаторы давления PCK06* | Клапаны PCK06-PTV/10N, PCK06-PV/10N

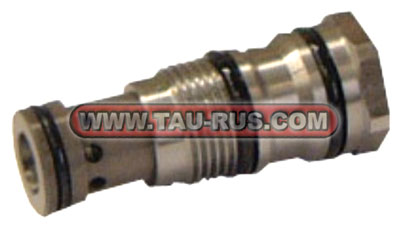

PCK06-PTV/10N - Компенсатор давления трёхлинейный, регулировка от 7 до 33 бар, 350 бар, 40 л/мин, PCK06-PV/10N - Компенсатор давления двухлинейный, регулировка от 7 до 33 бар, 350 бар, 40 л/минКомпенсатор давления PCK06-PT8/10N

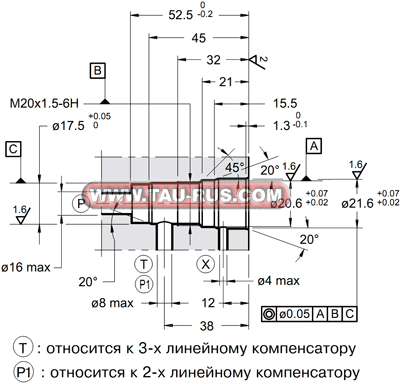

Монтажные размеры компненсаторов давления PCK06-PTV/10N, PCK06-PV/10NПосадочные размеры седла D-10D

Назначение компненсаторов давления PCK06-PTV/10N, PCK06-PV/10N

Клапаны PCK06-PTV/10N, PCK06-PV/10N представляют собой 2-х или 3-х линейный компенсатор давления встраиваемого типа для установки в блоке или плите.
Клапан PCK06* поддерживает на постоянном уровне значение перепада давления (Δр) между магистралью Р и каналом управления X.
Клапан PCK06* обычно используется вместе с пропорциональными распределителями для обеспечения постоянства регулировочной характеристики независимо от колебания давления в магистрали Р.

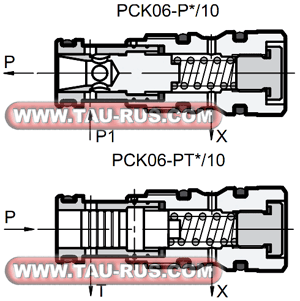

Устройство компненсаторов давления PCK06-PTV/10N, PCK06-PV/10N

Компенсатор PCK06* может настраиваться в пределах от 7 до 33 бар. Регулировка осуществляется при помощи винта с потайной шестигранной головкой. Винт также может быть оснащен рукояткой.
— Версии с фиксированной настройкой обеспечивают поддержание перепада давления на уровне 4 или 8 бар.

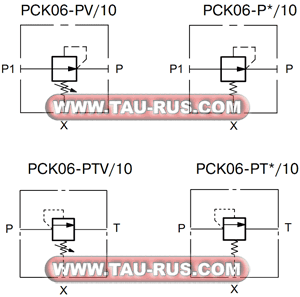

Гидросхема клапанов PCK06-PTV/10N, PCK06-PV/10N

Обозначение (гидросхема) компненсаторов давления PCK06-PTV/10N, PCK06-PV/10N

Структура условного обозначения клапанов PCK06-PTV/10N, PCK06-PV/10N

PCK   06 - PT   V / 10N / K1

без обознач. = винт с потайной шестигранной головкой (стандарт)
K1 = регулировочный винт с рукояткой
10 = серия
N = NBR уплотнение - для минеральных масел (стандарт)
V = вайтон - для спец. жидкостей
Регулировка:
V = от 7 до 33 бар;
4 = 4 бар;
8 = 8 бар
P = двухлинейный
PT = трёхлинейный
Таурус
06 = номинальный размер
PCK = компенсатор давления встраиваемого типа

Технические характеристики клапанов PCK06-PTV/10N, PCK06-PV/10N

ПАРАМЕТРЫ Клапан PCK06-PV/10N Клапан PCK06-PTV/10N
Максимальное рабочее давление бар 350
Исполнение - 2-х линейный 3-х линейный
Регулируемый перепад давления бар 7...33
Максимальный расход л/мин 40
Температура рабочей жидкости °C -20...+80
Обработка поверхности - Цинковые белила: Fe // Zn 8 // B (EN 12329)
Масса клапана не более кг 0,2

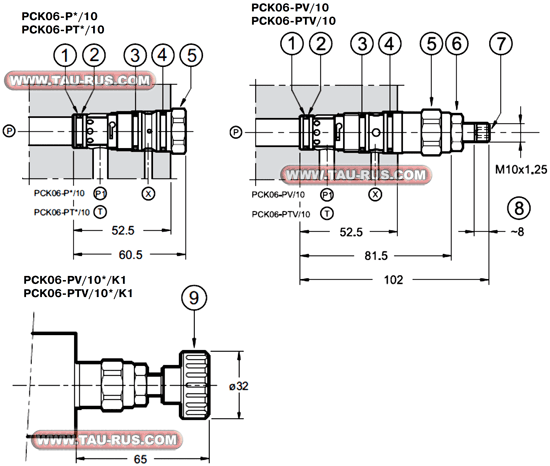

Габаритные размеры клапанов PCK06-PTV/10N, PCK06-PV/10N

Габаритные и присоединительные размеры компненсаторов давления PCK06-PTV/10N, PCK06-PV/10N
1 = Уплотнительное кольцо (OR), типа 2056 (14.00 x 1,78).

2 = Уплотнительное кольцо (Rarbak), типа 8-015 (14.81 x 1.14 x 1.35).

3 = Уплотнительное кольцо (OR), типа 3062 (15.54 x 2.62).

4 = Уплотнительное кольцо (OR), типа 3062 (15.54 x 2.62).

5 = Шестигранник: гаечный ключ 22. Момент затяжки 45 - 50 Нм.

6 = Стопорная гайка: гаечный ключ 17.

7 = Регулировочный винт с потайной шестигранной головкой: шестигранный ключ 5. Для увеличения давления вращать по часовой стрелке.

8 = Максимальный ход регулировки.

9 = Регулировочный винт с рукояткой K1.

   Примеры для заказа:
PCK06-PTV/10N - Компенсатор давления трёхлинейный, регулировка от 7 до 33 бар, 350 бар, 40 л/мин;
PCK06-PV/10N - Компенсатор давления двухлинейный, регулировка от 7 до 33 бар, 350 бар, 40 л/мин.
