// Клапан обратный VR*-P* стыкового монтажа

Гидравлическое оборудование /
Направляющая гидроаппаратура //
Гидравлические компоненты DUPLOMATIC ///

Гидроклапаны обратные VR3-P1(P3,P4)/10, VR5-P1(P3,P4)/10, VR7-P1(P3,P4)/11 стыкового монтажа

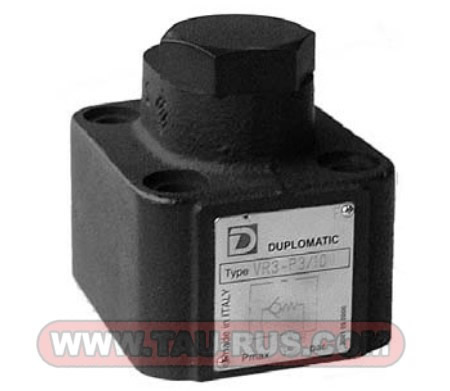

Клапан обратный VR3-P3/10Клапан обратный VR3-P1/10, VR5-P1/10, VR7-P1/11, VR3-P3(P4)/10, VR5-P3(P4)/10, VR7-P3(P4)/11

Описание обратных гидроклапанов VR3-P, VR5-P, VR7-P

Однолинейные обратные клапаны VR*-P разработаны как версия клапанов для стыкового монтажа на промежуточной плите.

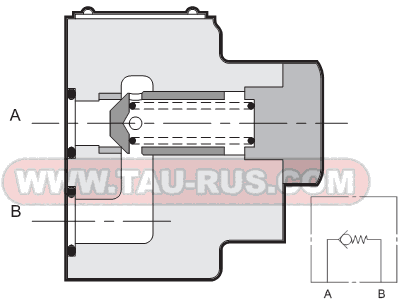

Устройство и работа клапанов VR*-P

Устройство клапанов обратных VR3-P1/10, VR5-P1/10, VR7-P1/11, VR3-P3(P4)/10, VR5-P3(P4)/10, VR7-P3(P4)/11Клапан обратный VR3-P1/10, VR5-P1/10, VR7-P1/11, VR3-P3(P4)/10, VR5-P3(P4)/10, VR7-P3(P4)/11

В свободном состоянии, уплотняющая тарелка обратного клапана, выполненная в виде конуса, который прижат под воздействием пружины с фиксированным усилием к седлу и закрывает входной канал, через который осуществляется подача рабочей жидкости.
Когда давление на входной линии "А" превышает значение усилия пружины добавленное к давлению на выходной линии "B", тарелка открывается, позволяя жидкости свободно проходить из канала "A" в "B".
При падении давления в канале "A", конусная тарелка снова прижимается пружиной к седлу, перекрывая входную линию.

Рабочие параметры
Температура окружающей среды: от -20°C до +50°C.
Температура рабочей жидкости: от -20°C до +80°C.
Вязкость рабочей жидкости: от 10 сСт до 400 сСт.
Рекомендуемая вязкость рабочей жидкости: 25 сСт.
Допустимый уровень загрязнения жидкости:
класс 20/18/15 по ISO 4406:1999

Используйте гидравлические жидкости на основе минеральных масел
с добавлением применимых антивспенивателей и антиоксидантов.

Структура обозначения и характеристики обратных клапанов VR3-P1(P2, P3), VR5-P1(P2, P3), VR7-P1(P2, P3)

Структура условного обозначения

VR5 - P   1 / 10 / V

Уплотнения:
пропустить для минеральных масел
V = вайтон для специальных жидкостей
Номер серии:
10 = для VR3-P и VR5-P
11 = для VR7-P
Давление срабатывания клапана:
1 = 0,5 бар
3 = 5,0 бар
4 = 10,0 бар
P = стыковой монтаж на промежуточной плите
VR3 = гидроклапан обратный, номинальный размер 3/8"
VR5 = гидроклапан обратный, номинальный размер 3/4"
VR7 = гидроклапан обратный, номинальный размер 1 1/4"

Примеры обозначения при заказе:
VR3-P1/10 - Обратный клапан, монтаж на плиту, 350 бар, 100 л/мин, давление срабатывания 0,5 бар;
VR3-P3/10 - Обратный клапан, монтаж на плиту, 350 бар, 100 л/мин, давление срабатывания 5,0 бар;
VR5-P1/10 - Обратный клапан, монтаж на плиту, 350 бар, 200 л/мин, давление срабатывания 0,5 бар;
VR5-P3/10 - Обратный клапан, монтаж на плиту, 350 бар, 200 л/мин, давление срабатывания 5,0 бар;
VR7-P1/11 - Обратный клапан, монтаж на плиту, 250 бар, 400 л/мин, давление срабатывания 0,5 бар;

Технические характеристики

Параметр для клапана VR3-P VR5-P VR7-P
Номинальный размер 3/8" 3/4" 1 1/4"
Максимальный расход (л/мин) 100 200 400
Масса (кг) 2,3 4,8 9
Максимальной рабочее давление (бар) 350 350 250

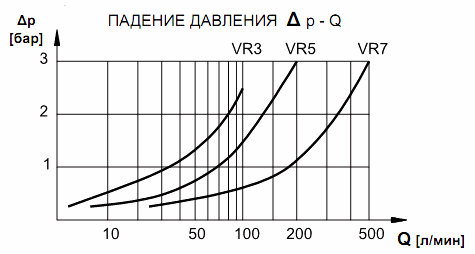

Диаграммы характеристик
(при вязкости 36 сСт и температуре 50°C)Диаграмма характеристик для клапанов обратных VR3-P1/10, VR5-P1/10, VR7-P1/11, VR3-P3(P4)/10, VR5-P3(P4)/10, VR7-P3(P4)/11Клапан обратный VR3-P1/10, VR5-P1/10, VR7-P1/11, VR3-P3(P4)/10, VR5-P3(P4)/10, VR7-P3(P4)/11
Примечание: добавьте давление срабатывания к значениям на схеме

Размеры обратных клапанов VR3-P1(P2, P3), VR5-P1(P2, P3), VR7-P1(P2, P3)

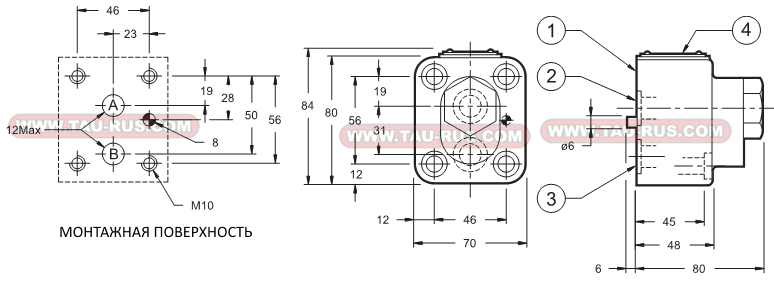

Размеры обратных клапанов VR3-P1/10, VR3-P3/10, VR3-P4/10
Размеры клапанов обратных VR3-P1/10, VR3-P3/10, VR3-P4/10
1 Монтажная поверхность с уплотнительными кольцами: 2 шт. типа OR 3068
2 Входное отверстие А
3 Выходное отверстие B
4 идентификационная табличка

Крепежные винты: 4 винта М10x60
Крутящий момент затяжки: 40 Нм

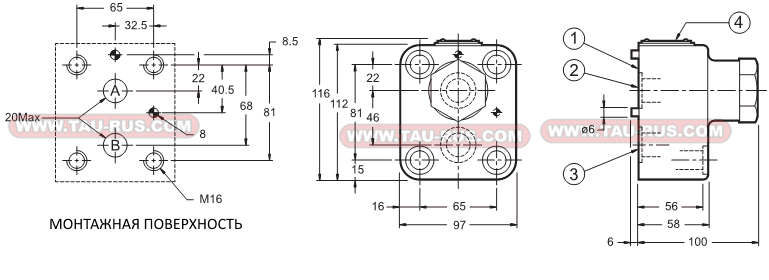

Размеры обратных клапанов VR5-P1/10, VR5-P3/10, VR5-P4/10
Размеры обратных клапанов VR5-P1/10, VR5-P3/10, VR5-P4/10
1

Монтажная поверхность с уплотнительными кольцами:
2 шт. типа OR 3100

2 Входное отверстие А
3 Выходное отверстие B
4 идентификационная табличка

Крепежные винты: 4 винта М16x80
Крутящий момент затяжки: 170 Нм

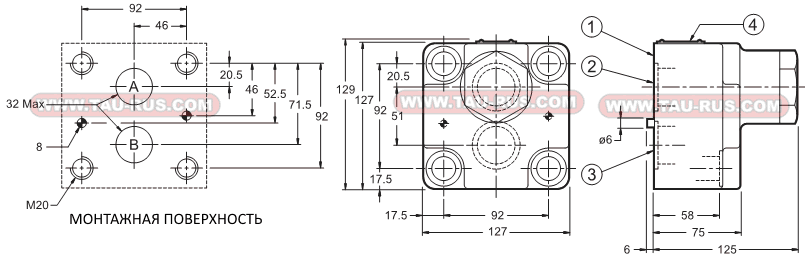

Размеры обратных клапанов VR7-P1/11, VR7-P3/11, VR7-P4/11
Размеры обратных клапанов VR7-P1/11, VR7-P3/11, VR7-P4/11
1 Монтажная поверхность с уплотнительными кольцами:
2 шт. типа OR 4137
2 Входное отверстие А
3 Выходное отверстие B
4 идентификационная табличка

Крепежные винты: 4 винта М20x90
Крутящий момент затяжки: 285 Нм
