Клапан обратный VD2 (VD3, VD4, VD5, VD6, VD7, VD8, VD9)-W(1, 2, T4, 3, 4)

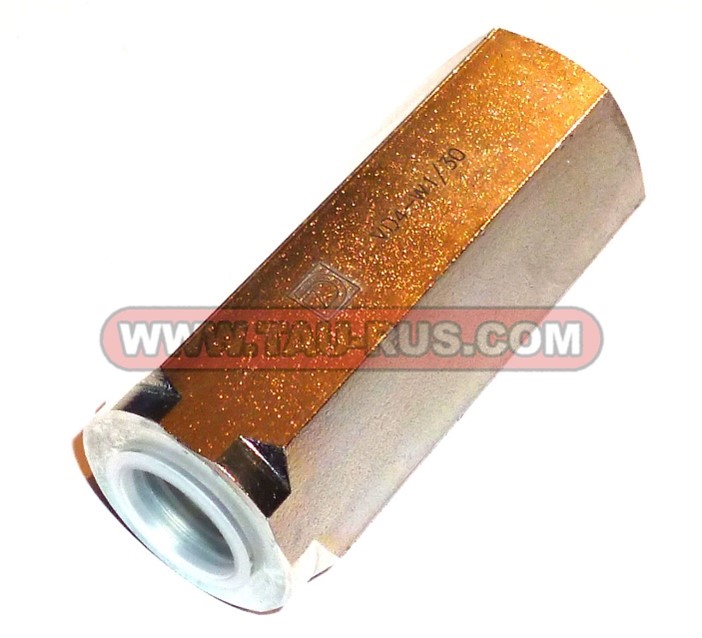

Клапан обратный VD2 (VD3, VD4, VD5, VD6, VD7, VD8, VD9)-W(1, 2, T4, 3, 4) Обратный клапан VD4-W1/30

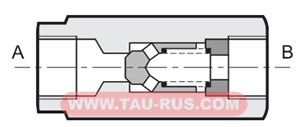

Устройство клапана обратного VD2 (VD3, VD4, VD5, VD6, VD7, VD8, VD9)-W(1, 2, T4, 3, 4) Устройство обратного клапана VD*-W*

Описание гидроклапанов VD

— Клапаны VD2 (VD3, VD4, VD5, VD6, VD7, VD8, VD9)-W(1, 2, T4, 3, 4) предназначены для последовательной установки в гидравлических линиях, для обеспечения пропускания потока рабочей жидкости в одном направлении, блокируя его в противоположном направлении.
— Представляют собой обратные клапаны с резьбовыми присоединительными отверстиями "BSP",.
— В свободном состоянии тарелка клапана, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, к огда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Клапаны поставляются в одном из восьми размеров, для значений расхода до 8500 л/мин и с пятью различными установленными значениями давления срабатывания

Гидравлические жидкости

Гидравлические жидкости на основе минеральных масел с добавлением применимых антивспенивателей и антиоксидантов.

Рабочие параметры

Рабочий диапазон температур окружающей среды	°C	-20...+50	Обозначение
Диапазон температур жидкости	°C	-20...+70
Диапазон вязкостей жидкости	сСт	2,8...380
Рекомендуемая фильтрация	мкм	≤ 25
Рекомендуемая вязкость жидкости	сСт	25

Аналогичные клапаны других производителей:

Гидроклапаны обратные S6A...S30A
Гидроклапаны обратные VUR*
Гидроклапаны обратные VRU*
Гидроклапаны обратные КОЛ-*
Гидроклапаны обратные CIT-*

Структура обозначения и параметры

№ серии (габаритные и монтажные размеры остаются неизменными для серий от 30 до 39)

Давление открытия:

1 = 0,35 бар
2 = 2 бар
Т4 = 4 бар

3 = 6 бар
4 = 10 бар

W = присоединительные отверстия с резьбой BSP

Присоединение:

2 = 1/4"
3 = 3/8"
4 = 1/2"

5 = 3/4"
6 = 1"
7 = 1"1/4

8 = 1"1/2
9 = 2"

VD = Обратный клапан линейного монтажа с BSP резьбой

Код клапана	Размер отверстия	Максимальный расход, л/мин	Масса, кг	Максимальное давление, бар
VD2-W*	1/4'	25	0,17	400
VD3-W*	3/8"	40	0,28
VD4-W*	1/2"	75	0,41
VD5-W*	3/4"	125	0,6
VD6-W*	1"	200	1,2
VD7-W*	1" 1/4	280	1,8
VD8-W*	1" 1/2	650	3,2
VD9-W*	2"	850	4,8

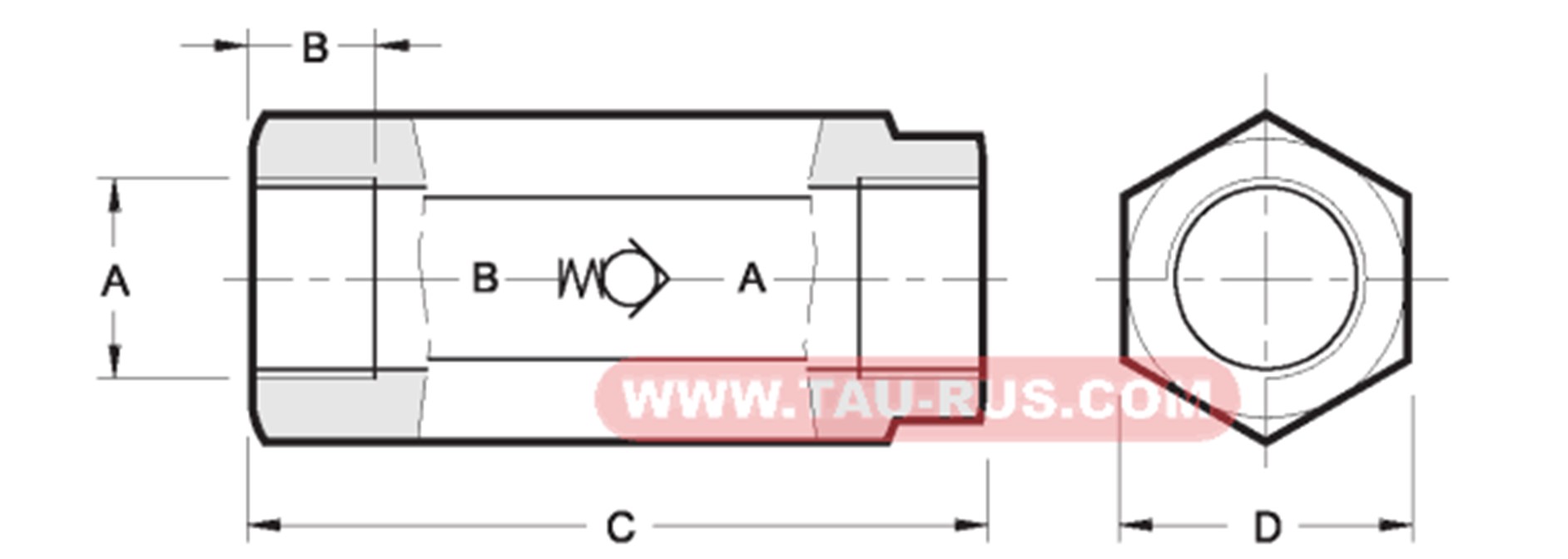

Размеры клапанов обратных Duplomatic VD2 (VD3, VD4, VD5, VD6, VD7, VD8, VD9)-W(1, 2, T4, 3, 4)

Размеры клапана обратного VD2 (VD3, VD4, VD5, VD6, VD7, VD8, VD9)-W(1, 2, T4, 3, 4)

Габаритные и монтажные размеры клапанов VD*-W*

Код клапана	A (BSP)	B	C	D
VD2-W*	1/4'	12,5	63,0	22
VD3-W*	3/8"	12,5	69,0	27
VD4-W*	1/2"	15,5	80,5	32
VD5-W*	3/4"	17,0	99,5	36
VD6-W*	1"	20,0	117,0	48
VD7-W*	1" 1/4	22,0	134,5	55
VD8-W*	1" 1/2	24,0	159,0	65
VD9-W*	2"	31,0	198,0	75
