// MDT-D(SA,SB)1/10-24V-DC, MDT-D(SA,SB)1/10-110(220)V-RAC гидрораспределители

Гидравлическое оборудование /
Гидрораспределители //

MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC гидрораспределители клапанного типа

MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC гидрораспределители клапанного типаГидрораспределитель MDT-D1/10-24V-DC

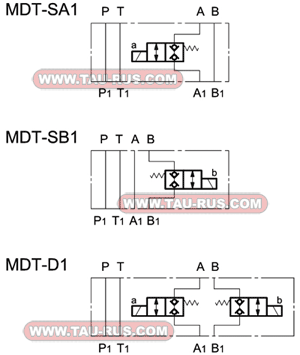

Обозначение (гидросхема) клапанов MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC

— Направляющие распределители MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC это гидроклапаны с уплотнением в виде конического седла (см. схему ниже).
— Двухлинейное исполнение, с нормально закрытым состоянием, с герметизацией в обоих направлениях при обесточенном электромагните.
Герметичные маслозаполненные электромагниты (катушки) T03/EVH06-24V-DC_1902051, доступны как в версии для постоянного тока, так и в версии для выпрямленного переменного тока для гидрораспределителей MDT-D1/10-220V-RAC, MDT-D1/10-110V-RAC.

Устройство клапанов MDT-D1/10-24V-DC, MDT-SA1/10-24V-DC, MDT-SB1/10-24V-DC

Гидроклапан MDT-SA1/10-24V-DC: используется для контроля потока в линии A.
Гидроклапан MDT-SB1/10-24V-DC: используется для контроля потока в линии B.
Гидроклапан MDT-D1/10-24V-DC: используется для контроля потока в линиях A и B.
— Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N). Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.
— Использование жидкостей при температурах свыше 80 °C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.
— Клапаны с электромагнитным управлением поставляются без электроразъемов. Электроразъемы должны заказываться отдельно.
— При питании переменным током необходимо использовать электроразъёмы с выпрямительным мостом и катушки для выпрямленного тока (RAC).

Структура условного обозначения клапанов MDT-D1(SA1,SB1)/10-*

MDT - D   1 / 10 - 24V / DC

Тип напряжения:
DC = постоянный ток;
RAC = переменный выпрямленный ток
Напряжение катушек:
24V = 24 В;
110V = 110 В;
220V = 220 В
10 = серия
1 = с двойной герметизацией, нормально-закрытый
Таурус
Конфигурация:
D = контроль в линиях А и В;
SA = контроль в линии А;
SB = контроль в линии В
MDT = направляющий распределитель клапанного типа с электромагнитным управленим, модульный монтаж CETOP 03

Технические характеристики клапанов MDT-D1(SA1,SB1)/10-*

ПАРАМЕТРЫ Значение
Максимальное рабочее давление бар 250
Исполнение - НЗ
Максимальный расход рабочей жидкости в линиях управления л/мин 25
Диапазон температур рабочей жидкости °C -20...+80
Рекомендуемая вязкость рабочей жидкости сСт 25
Класс чистоты рабочей жидкости - Класс 20/18/15 по ISO 4406:1999
Материал применяемых уплотнений - NBR, VITON
Масса клапана не более кг 1,7

Габаритные и монтажные размеры клапанов MDT-D1(SA1,SB1)/10-*

Габаритные и монтажные размеры клапанов MDT-D1(SA1,SB1)/10-*
1 = Ручное дублирование.

2 = Пространство для снятия катушки.
`
3 = Пространство для снятия разъема.

4 = Катушка с возможностью поворота на 360°.

5 = Монтажная поверхность с уплотнительными кольцами: Тип OR 2037(9.25x1.78) 4 шт.

   Примеры для заказа:
MDT-D1/10-24V-DC - Гидрораспределитель клапанного типа сдвоенный, Н.З., 250бар, 25л/мин, =24В;
MDT-SA1/10-24V-DC - Гидрораспределитель, Элм. - Пруж. =24В;
MDT-SB1/10-24V-DC - Гидрораспределитель клапанного типа сдвоенный, Н.З., 250бар, 25л/мин, =24В;
T03/EVH06-24V-DC_1902051 - Катушка для MDT* и DT*;
MDT-D1/10-220V-RAC - Гидрораспределитель клапанного типа сдвоенный, Н.З., 250бар, 25л/мин, 220В;
MDT-D1/10-110V-RAC - Гидрораспределитель клапанного типа сдвоенный, Н.З., 250бар, 25л/мин, 110В
