Электромагниты (соленоиды, катушки) C22S3, C20.6S3

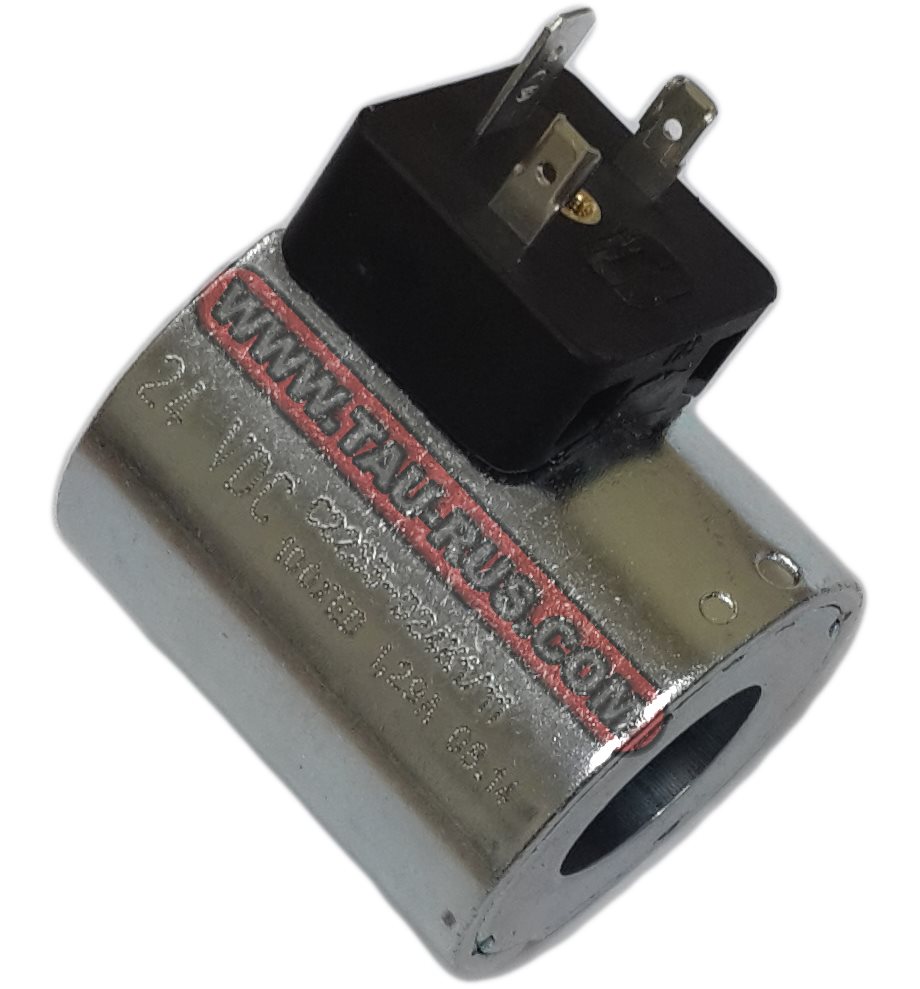

Электромагниты C22S3, C20.6S3 (соленоиды, катушки C22S3-D24K1/11, C22S3-D12K1/11, соленоиды C20.6S3-A110-K1/10, C20-6S3-A110K1/10,C20.6S3-A220-K1/10)катушка (соленоид) C22S3-D24K1

Описание и назначение катушек (электромагнитов) C22S3, C20.6S3

Электромагниты состоят из двух основных частей: арматурной трубки и катушки. Трубка ввинчивается в корпус клапана и содержит плунжер, который, будучи погруженным в масло, перемещается без износа. Внутренняя часть арматурной трубки, контактирующая с маслом в возвратной линии, обеспечивает рассеивание тепла.
Катушка прикрепляется к трубке при помощи резьбового кольца, и может поворачиваться на 360° с целью размещения её в имеющемся пространстве

Наиболее применяемыми электромагнитами данного типа являются:
Для постоянного тока:
- катушка (соленоид) C22S3-D24K1/11
- катушка (соленоид) C22S3-D12K1/11
Для переменного тока:
- катушка (соленоид) C20.6S3-A110K1
- катушка (соленоид) C20.6S3-A220K1

Потребляемые ток и мощность для электромагнитного клапана DS3

Типы катушек для постоянного тока(значения ±5%)
Суффикс Номиналь- ное напря- жение
[В]
Сопро- тивление при 20ºС Потре- бляемый ток
[А]
Потре- бляемая мощность [Вт] Код катушки
K1 K7
D12 12 4,4 2.72 32.6 1902860 1902940
D24 24 18.6 1.29 31 1902861 1902941
D28 28 26 1.11 31 1903082
D48 48 78.6 0.61 29.3 1902863
D110 110 423 0.26 28.6 1902864
D220 220 1692 0.13 28.6 1902865

В таблице показаны значения тока и потребляемой мощности, соответствующие различным типам катушек для постоянного тока.
Подача выпрямленного тока осуществляется путём подключения клапана (за исключением катушки D12) к источнику переменного тока (50 или 60 Гц), выпрямляемого посредством диодного моста, встроенного в разъёмы типа “D”

Типы катушек для переменного тока(значения ±5%)
Суффикс Номиналь- ное напря- жение
[В]
Частота
[Гц]
Сопротив-
лени при
20ºС [Ом](±1%)
Потребляе- мый пусковой ток
[А](±5%)
Потребляе- мый ток удержания [А] (±5%) Потре- бляемая пусковая мощность (±5%)[ВА] Потре- бляемая мощность удержания (±5%)[ВА] Код катушки К1 и К12
A24 24 50 1.46 8 2 192 48 1902830
A48 48 5.84 4.4 1.1 204 51 1902831
A110 110В/50Гц 50/60 32 1,84       1902832
120В/60Гц 1,56 0,39 188 47
A230 110В/50Гц 140 0,76 0,19 176 44 1902833
120В/60Гц 0,6 0,15 144 36
F110 110 60 26 1,6 0,4 176 44 1902834
F220 220 106 0,8 0,2 180 45 1902835

В таблице показаны значения тока и потребляемой мощности при пуске и при удержании, соответствующие различным типам
катушек для переменного тока.

Электромагниты (соленоды, катушки) потоянного тока
(C22S3-D24K1, C22S3-D12K1 и др.)

C22S3 - D24 - K1 / 11

Номер серии:
габаритные и монтажные размеры не изменяются от 10 до 19)
Электрическое соединение катушки:
K1= вилка электроразъёма DIN 43650 (стандартный вариант)
K7= вилка электроразъёма DEUTSCH DT04 2P (поставляется только с катушками D12 и D24)
K12= катушки с разъемом K1 и электроразъемы DUAL DIN 43650
Напряжение питания:
D12= 12 В
D24= 24 В
D28= 28В
D48= 48 В
D110 = 110 В
D220 = 220 В
C22S3 - катушка постоянного тока для распределителей DS3

ПРИМЕЧАНИЕ: запасные части для электроразъема К12 (DUAL DIN) могут быть заказанны по коду 0672136

Запчасти для клапана постоянного токасостав гидрораспределителя DS3 c электромагнитом (соленоидом, катушкой) потоянного тока C22S3-D24-K1 / 10,  C22S3-D12-K1/10

1 Фиксирующая гайка для катушки с уплотнительным кольцом код.0119412
2 Уплотнительное кольцо тип ORM 0220 20(22x2)
3 Катушка (см.идентификационный код)
4 Трубка электромагнита для стандартной версии:
TD22 DS3/10N (уплотнения NBR)
TD22 DS3/10V (уплотнения FPM)
Трубка электромагнита для версии c плавным перемещением золотника:
TD22 DS3F/10N (уплотнения NBR) TD22 DS3F/10V (уплотнения FPM)
ПРИМЕЧАНИЕ: уплотнительное кольцо поз.5 включается в поставку.
5 Уплотнительное кольцо тип OR 2062 (15.6x1.78)
6 Уплотнительные кольца типа OR 2037 (9.25x1.78) -4шт.

Электромагниты переменного тока
(C20.6S3-A110-K1/10, C20.6S3-A220K1/10,C20.6S3-A24K1/10 и др.)

C20.6S3 - A110 - K1 / 10

Номер серии:
габаритные и монтажные размеры не изменяются от 10 до 19)
Электрическое соединение катушки:
K1= вилка электроразъёма DIN 43650 (стандартный вариант)
K12= катушки с разъемом K1 и электроразъемы DUAL DIN 43650
Напряжение питания:
A24 = 24 В - 50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц (120 В - 60Гц)
A230 = 230 В - 50 Гц ( 240В - 60 Гц)
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц
C20.6S3 - катушка переменного тока для распределителей DS3

ПРИМЕЧАНИЕ: запасные части для электроразъема К12(DUAL DIN) могут быть заказанны по коду 0672136

Запчасти для клапана переменного токасостав гидрораспределителя DS3 с электромагнитом (соленоидом, катушкой) C20.6S3-A110-K1/10, C20-6S3-A110-K1/10,C206S3-F110-K1/11

1 Фиксирующая гайка для катушки код.0119333
2 Установочная шайба код 0550483
3 Катушка (см.идентификационный код)
4 Трубка электромагнита:
TA20.6 DS3/10N (уплотнения NBR)
TD20.6 DS3/10V (уплотнения FPM)
ПРИМЕЧАНИЕ: уплотнительное кольцо поз.5 включается в поставку.
5 Уплотнительное кольцо тип OR 2062 (15.6x1.78)
6 Уплотнительные кольца типа OR 2037 (9.25x1.78) -4шт.

НАБОР УПЛОТНЕНИЙ
Нижеприведённые коды включают уплотнительные кольца, поз. 2, 5 и 6
Код 1985406 Уплотнения NBR
Код 1985410 Уплотнения FPM (вайтон)

ВИНТЫ
Крепёжные винты (4 шт.) типа TCEI M5x30 (рекомендуется класс 12.9).
Крутящий момент при затягивании 5 Нм (винты А8.8) 8 Нм (винты А12.9)
