// Гидродроссель ERS4M, размер CETOP 05

Гидравлическое оборудование /
Регуляторы расхода //

Дроссель ERS4M (модульное исполнение) | Регуляторы расхода ERS4M-D/40, ERS4M-SA/40, ERS4M-SB/40 и ERS4M-RD/40

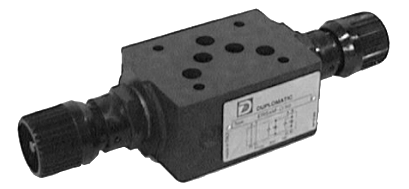

Дроссель ERS4M (модульное исполнение), Регуляторы расхода ERS4M-D/40, ERS4M-SA/40, ERS4M-SB/40 и ERS4M-RD/40Дроссель ERS4M-*/40

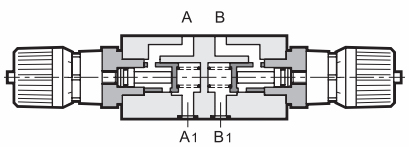

Устройство регулятора расхода ERS4M, дросселя ERS-4MУстройство регулятора расхода ERS4M

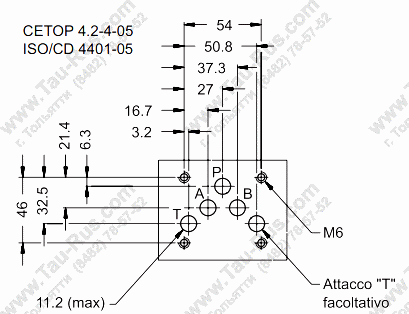

Монтажная поверхность регулятора расхода ERS4M-D/40, ERS4M-SA/40, ERS4M-SB/40 и ERS4M-RD/40Размеры поверхности для модульного монтажа CETOP-05

Описание гидродросселей ERS-4M

— Этот клапан является дросселем со встроенным обратным клапаном для свободного обратного потока, изготовленным в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
— Клапан может быть быстро смонтирован со всеми модульными клапанами CETOP 05 без использования труб, а только с помощью соответствующих шпилек или болтов, образуя таким образом компактные модульные группы.
— Обычно клапан поставляется в исполнении с регулировочными ручками SICBLOC со шкалой расхода и автоматической блокировкой.
Для работы с ней нажмите на нее и одновременно вращайте.

Конфигурации: (смотрите таблицу обозначений на гидравлических схемах)
— Конфигурация «SA», дроссель ERS4M-SA/40: используется в тех случаях, когда необходимо управление потоком, поступающим из исполнительного механизма в магистраль A.
— Конфигурация «SB», дроссель ERS4M-SB/40: используется в тех случаях, когда необходимо управление потоком, поступающим из исполнительного механизма в магистраль B.
— Конфигурация «D», дроссель ERS4M-D/40: независимое управление потоком, выходящим из двух камер исполнительного механизма.
— Конфигурация «RD», дроссель ERS4M-RD/40: независимое управление потоком, поступающим в две камеры исполнительного механизма .
— Все конфигурации имеют встроенный обратный клапан, который позволяет получить свободный обратный поток (давление открытия 0,5 бар).

ERS4M-SA/40
Гидросхема дросселя ERS4M-SA/40
ERS4M-SB/40
Гидросхема дросселя ERS4M-SB/40
ERS4M-D/40
Гидросхема дросселя ERS4M-D/40
ERS4M-RD/40
Гидросхема дросселя ERS4M-RD/40

Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел с добавлением применимых антивспенивателей и антиоксидантов. По поводу использования других типов жидкостей (водно-гликолевые растворы, фосфатные эфиры и т.п.) проконсультируйтесь, пожалуйста, в нашем отделе технической поддержки.

Структура обозначения и параметры

ERS4M - D - S / 40 - V

Уплотнения:
пропустить в случае минеральных масел
V = вайтон (для специальных типов жидкостей)
Номер серии (габаритные и монтажные размеры остаются неизменными для серий с 40 по 49)
S = регулировочный винт с шестигранной головкой
(пропустить, если регулировка осуществляется с помощью ручки SICBLOC)
SA: управление путем изменения расхода рабочей жидкости на выходе магистрали A
SB: управление путем изменения расхода рабочей жидкости на выходе магистрали B
D: управление путем изменения расхода рабочей жидкости на выходе магистралей A и B
RD: управление путем изменения расхода рабочей жидкости на входе в магистрали A и B
Таурус
ERS-4-M = Дроссель с обратным клапаном для свободного обратного потока, размер CETOR 05, модульного исполнения



Максимальное рабочее давление бар 350
Минимальное давление управления бар 250
Дренажный расход л/мин <0,8
Рабочий диапазон температур окружающей среды °C -20...+50
Диапазон температур жидкости °C -20...+80
Диапазон вязкостей жидкости сСт 10...400
Рекомендуемая вязкость сСт 25
Допустимый уровень загрязнения жидкости Класс 10 по NAS 1638
Масса: кг 2.65



Габаритные и монтажные размеры клапанов расхода Duplomatic ERS4M

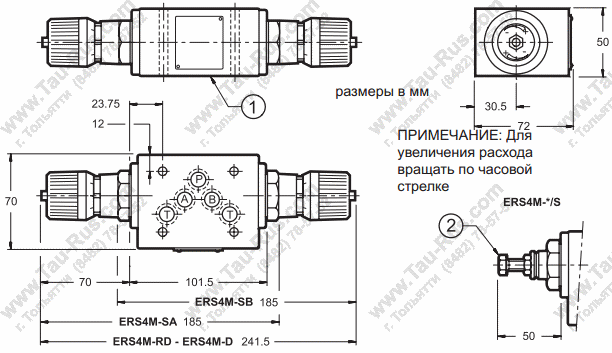

Габаритные и присоединительные размеры дросселя (Регулятора расхода) ERS4M-D/40, ERS4M-SA/40, ERS4M-SB/40 и ERS4M-RD/40, модульного монтажаГабаритные и монтажные размеры гидродросселей ERS4M
1 Монтажная поверхность с уплотнительными кольцами: 5 шт. типа OR2050
2 Регулировочный винт с шестигранной головкой: ключ 13 мм

Диаграммы характеристик

Зависимость расхода рабочей жидкости от числа оборотов ручки ERS4M

График зависимости перепада давления от расхода для дросселей ERS4M
