// KRT6M/1,6(10,20)P, KRT6M/10A(B) редукционные клапаны

Гидравлическое оборудование /
Регуляторы давления //

KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A(B) редукционные клапаны

KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A, KRT6M/10B редукционные клапаны

Гидроклапаны KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A, KRT6M/10B являются редукционными клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 03 (NG6) (Ду=6 мм) и ISO.
— Гидроклапаны редукционные KRT6M/10... применяются в тех случаях, когда давление в линиях A, B или P требуется настроить на заданную величину. В линиях A и B возможна настройка давления в диапазоне 1-10 МПа, в линии P - 0,08-21 МПа.

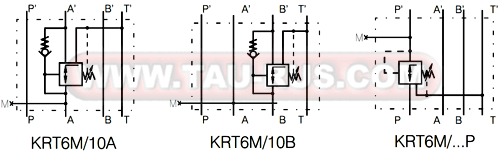

Гидросхемы клапанов редукционных KRT6M/...

Графическое обозначение клапанов редукционных  KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A, KRT6M/10B
Гидросхемы клапанов редукционных KRT6M/...

Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «KRT6M/...P»: клапаны редукционные KRT6M/1,6P, KRT6M/10P, KRT6M/21P позволяют настраивать давление в линии P, слив избыточного давления в линию T.
— Конфигурация «KRT6M/...A»: клапан редукционный KRT6M/10A позволяет настраивать давление в линии A, слив избыточного давления в линию T.
— Конфигурация «KRT6M/...B»: клапан редукционный KRT6M/10B позволяет настраивать давление в линии B, слив избыточного давления в линию T.

Структура условного обозначения

KRT   6   M / 10   P   *

Опции
Исполнение по линии редуцирования:
A = регулятор давления в канале A, слив в T
B = регулятор давления в канале B, слив в T
P = регулятор давления в канале P, слив в T
Диапазон настройки давления:
1,6 = от 0,08 до 1,6 МПа (0,8...16 бар)
10 = от 1,0 до 10 МПа (10...100 бар)
21= от 2,0 до 21 МПа (20...210 бар)
M = модульное исполнение
Таурус
6 = типоразмер (Ду=6 мм) CETOP3
KRT = редукционный клапан

Примеры условного обозначения

KRT6M/10P:
клапан редукционный гидравлический модульного монтажа, с условным проходом 6 мм, диапазон настройки давления 10-100 бар, давление настраивается в линии P.

KRT6M/20P:
клапан редукционный гидравлический модульного монтажа, с условным проходом 6 мм, диапазон настройки давления 20-210 бар, давление настраивается в линии P.

KRT6M/10A:
клапан редукционный гидравлический модульного монтажа, с условным проходом 6 мм, диапазон настройки давления 10-100 бар, давление настраивается в линии A.

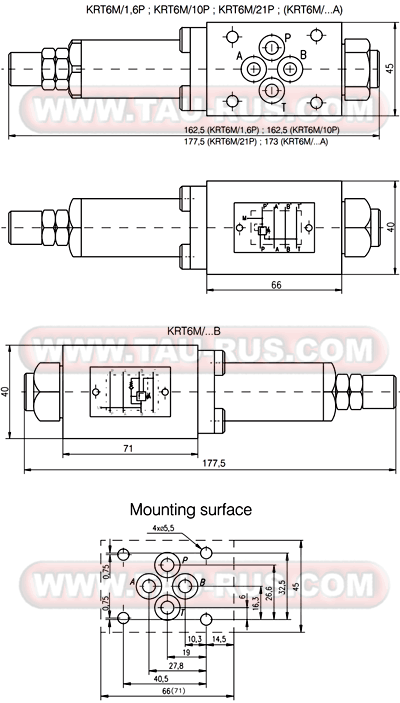

Размеры клапанов редукционных KRT6M/...

Размеры клапанов редукционных KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A, KRT6M/10B
Размеры клапанов редукционных KRT6M/...

Основные технические параметры клапанов редукционных KRT6M/...

Максимальное рабочее давление бар 320
Минимальное давление управления бар 0,8
Расход рабочей жидкости при Δp=2,5 бар л/мин 20
Рабочая температура жидкости °C -20...+80
Температура окружающей среды °C -20...+50
Вязкость жидкости сСт 10...400
Чистота рабочей жидкости мм 0,025
Масса клапана не более кг 1,4

     Уважаемые посетители сайта! Приобрести аналоги гидроклапанов редукционных KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A, KRT6M/10B из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
