// Пневматические цилиндры компактные 31

Пневматика /
Пневмоцилиндры //

Пневматические цилиндры компактные 31

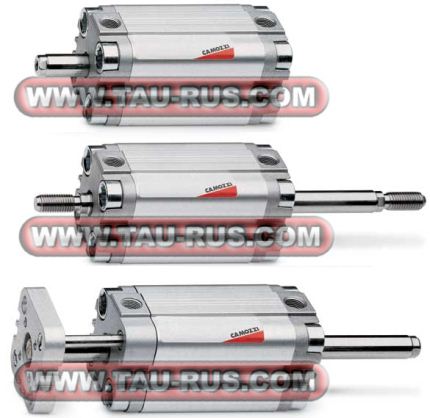

Компактные пневмоцилиндры 31
Компактные пневмоцилиндры 31

Описание компактных пневмоцилиндров 31

Компактные пневматические цилиндры 31 отличаются своими небольшими размерами, это позволяет монтировать их в ограниченном пространстве посредством фланцев, лап, привалочные поверхности задней или передней крышки или другими подвесками.

Изготавливаются цилиндры 31 с проходным штоком либо с противоповоротной платформой, а так же есть и высокотемпературное исполнение W-версия (до +140°C), которое является немагнитным.

Корпус пневмоцилиндров 31 алюминиевый, шток из нержавеющей стали, уплотнения изготовлены из полиуретана или FKM высокотемпературного исполнения (+140°C). Двусторонние цилиндры работают при давлении от 1 до 10 бар (0,1 - 1 МПа), односторонние - от 2 до 10 бар (0,2 - 1 МПа). Рабочей средой является чистый воздух, без смазки, но если в системе смазка уже используется, то ее подачу прекращать не стоит (рекомендуется использовать масло ISO VG32). Скорость без нагрузки от 10 до 1000 мм/с.

Ознакомиться с размерами пневмоцилиндров 31 можно здесь:
• Размеры компактных пневмоцилиндров 31


Стандартный ход для цилиндров 31

× = одностороннего действия (с наружной и внутренней резьбой)
º = двустороннего действия (с наружной и внутренней резьбой)
♦ = с противоповоротной платформой

Ø 5 10 15 20 25 30 40 50 60 80
12 º × ♦ º × ♦ º º º º º
16 º × ♦ º × ♦ º × ♦ º × ♦ º × ♦ º º
20 º × ♦ º × ♦ º × ♦ º × ♦ º × ♦ º º º
25 º × ♦ º × ♦ º × ♦ º × ♦ º × ♦ º º º
32 º × ♦ º × ♦ º × ♦ º × ♦ º × ♦ º º º
40 º × ♦ º × ♦ м º × ♦ º × ♦ º º º º º
50   º × ♦ º × ♦ º × ♦ º × ♦ º º º º º
63   º × ♦ º × ♦ º × ♦ º × ♦ º º º º º
80   º × ♦ º × ♦ º × ♦ º × ♦ º º º º º
100   º × ♦ º × ♦ º × ♦ º × ♦ º º º º º

Обозначения на пневмосхеме

Структура обозначения

31   M   2   A   032   A   050   V

пусто = стандарт;
S = специальное исполнение;
V = уплотнения штока из фторкаучука (FKM)
W = все уплотнения, из фторкаучука (FKM), максимальная рабочая температура до +150°C, двустороннее действие, немагнитный;
(___) = специальное исполнение со специальным окончанием штока
Ход:
31R, 31M и 31F: Ø от 12 до 25 = от 1 до 200 мм / Ø от 32 до 63 = от 1 до 300 мм / Ø от 80 до 100 = от 1 до 400 мм
Тип крепления:
A = стандарт;
Диаметры:
012 = Ø 12 мм ;
016 = Ø 16 мм;
020 = Ø 20 мм;
025 = Ø 25 мм;
032 = Ø 32 мм;
040 = Ø 40 мм;
050 = Ø 50 мм;
063 = Ø 63 мм;
080 = Ø 80 мм;
100 = Ø 100 мм;
Материалы:
A = корпус - алюминий, шток - нержавеющая сталь
Действие: Пневматические символы:
1 = одностороннее (передняя возвратная пружина)
2 = двустороннее
3 = двустороннее (с двусторонним штоком)
4 = одностороннее (задняя возвратная пружина)
CS06
CD08
CD12
CS08
Модификация:
M = шток с наружной резьбой;
F = шток с внутренней резьбой;
R = с противоповоротной платформой, только двустороннего действия
Серия

Пневматические цилиндры серии 31 со специальным окончанием штока

Удлиненный шток
В конце кодировки цилиндра в скобках указывается размер А - удлинение штока в мм.

Пример для заказа:
31M2A032A100(50) – размер H1 удлинен на 50 мм.
Шток со специальной резьбой*
В конце кодировки цилиндра в скобках указываются диаметр резьбы, шаг и длина в мм.

Пример для заказа:
31M2A032A100(M12X1,5-20) – резьба М12, шаг 1.5, длина 20 мм.
Шток с внутренней резьбой
В конце кодировки цилиндра в скобках указывается размер резьбы и через тире символ F - внутренняя резьба (female thread).

Пример для заказа:
31F2A032A100(M8-F) – резьба внутренняя (D3) – М8, глубина резьбы 16 мм.
Дополнительное указание: внутренняя резьба на штоке изготавливается только с основным (крупным) шагом. Глубина резьбы равна двум диаметрам.

* = В состав цилиндров со специальной резьбой гайки не входят .
** = Резьба К1 – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.

Доступные варианты специальных резьб

Ø, мм H1, мм T1 max, мм D3 K1
12 42,5 40 M3 M3, M4, М5, М6
16 42,5 40 M3, M4 M3, M4, М5, М6, М8 (1,25; 1)
20 42,5 40 M3, M4, M5 M4, М5, М6, М8 (1,25; 1), M10 (1,5; 1,25; 1)
25 45 40 M4, M5 М5, М6, М8 (1,25; 1), M10 (1,5; 1,25; 1)
32 50,5 60 M5, M6, M8 М6, М8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25)
40 52 60 M6, M8 М6, М8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25)
50 53 60 M8, M10 M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5)
63 57,5 60 М10 M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5)
80 64 60 M10, M12 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5)
100 76,5 60 M12, M16 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2)
