// VSD03M-3A(B,G,F,L)-A-42L(33L,34L)-C гидрораспределители

Гидравлическое оборудование /
Гидрораспределители //

Гидрораспределители VSD03M (с электромагнитным управлением, Ду=6 мм)

Гидрораспределители VSD03M-3A-A-42L(33L,34L)-C, VSD03M-3B-A-42L(33L,34L)-C, VSD03M-3G-A-42L(33L,34L)-C, VSD03M-3F-A-42L(33L,34L)-C, VSD03M-3L-A-42L(33L,34L)-C

Гидрораспределители (клапаны) VSD03M являются направляющими золотниковыми распределителями стыкового (притычного) монтажа с электромагнитным управлением и служат для управления пуском, остановом и направлением объемного потока. В гидрораспределители VSD03M устанавливается широкий номенклатурный ряд золотников (см. таблицу исполнений золотников ниже).
Гидрораспределители VSD03M имеют монтажную поверхность, соответствующую следующим стандартам: ISO 4401-03-02-0-03, NFPA D03. Максимальное рабочее давление гидрораспределителей VSD03M составляет 350 бар, а максимальный расход рабочей жидкости составляет 76 л/мин.

Тех. данные гидрораспределителей VSD03M

Параметр Ед. изм. Значение параметра
Монтаж - стыковой
Типоразмер - Ду=6 мм, ISO 4401 size 3
Масса не более AC / DC кг 1,8 / 2,1
Положение в пространстве - Любое
Рабочее давление A, B, P бар 350
Рабочее давление T бар 210
Макс. расход рабочей жидкости л/мин 76
Температура рабочей жидкости °C -20...+82
Температура окруж. среды °C -20...+54
Вязкость рабочей жидкости сСт 10...400
Рекомендуемая вязкость сСт 25
Класс чистоты рабочей жидкости - ISO 4406:1999 Class 20/18/15

Структура условного обозначения

VSD03M - 3   A - A   B   5A - 34L - С

С = модификация
Вольтаж:
44 = 12 В пост. ток
42 = 24 В пост. ток
33 = 110 В перем. ток
34 = 220 В перем. ток
5A = опции разъёма типа Box
Электрические опции:
без обозначения = электроразъём DIN (стандарт)
B = Box
Уплотнения:
A = BUNA (стандарт)
G = Viton (по заказу)
A, B, G, L, ... = типы золотников см. слева и ниже
Типы гидрораспределителей:
1 = одномагнитный, двухпозиционный, пружинный возврат:
Схема гидрораспределителя VSD03-1... (одномагнитный, двухпозиционный, пружинный возврат)
2 = двухмагнитный, двухпозиционный, без пружинного возврата:
Схема гидрораспределителя VSD03-2... (двухмагнитный, двухпозиционный, без пружинного возврата)
3 = двухмагнитный, трёхпозиционный, пружинное центрирование:
Схема гидрораспределителя VSD03-3... (двухмагнитный, трёхпозиционный, пружинное центрирование)
5 = одномагнитный, двухпозиционный, пружинное центрирование:
Схема гидрораспределителя VSD03-5... (одномагнитный, двухпозиционный, пружинное центрирование)
6 = одномагнитный, двухпозиционный, электромагнитное центрирование:
Схема гидрораспределителя VSD03-6... (одномагнитный, двухпозиционный, электромагнитное центрирование)
9 = одномагнитный, двухпозиционный, пружинный возврат:
Схема гидрораспределителя VSD03-9... (одномагнитный, двухпозиционный, пружинный возврат)
VSD03M = гидрораспределитель c электромагнитным управлением, Ду=6 мм

Гидравлические жидкости

— Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Использование жидкостей при температурах свыше 82 °C ведёт к ускоренному ухудшению качества жидкостей и характеристик резиновых уплотнений.

Размеры клапанов VSD03M

Размеры гидрораспределителей VSD03M-3A-A-42L(33L,34L)-C, VSD03M-3B-A-42L(33L,34L)-C, VSD03M-3G-A-42L(33L,34L)-C, VSD03M-3F-A-42L(33L,34L)-C, VSD03M-3L-A-42L(33L,34L)-C
Размеры гидрораспределителей VSD03M

Гидравлические схемы (конфигурации золотника)

Гидравлические схемы (конфигурации золотника) гидрораспределителей VSD03M-3A-A-42L(33L,34L)-C, VSD03M-3B-A-42L(33L,34L)-C, VSD03M-3G-A-42L(33L,34L)-C, VSD03M-3F-A-42L(33L,34L)-C, VSD03M-3L-A-42L(33L,34L)-C
Гидросхемы гидрораспределителей VSD03M

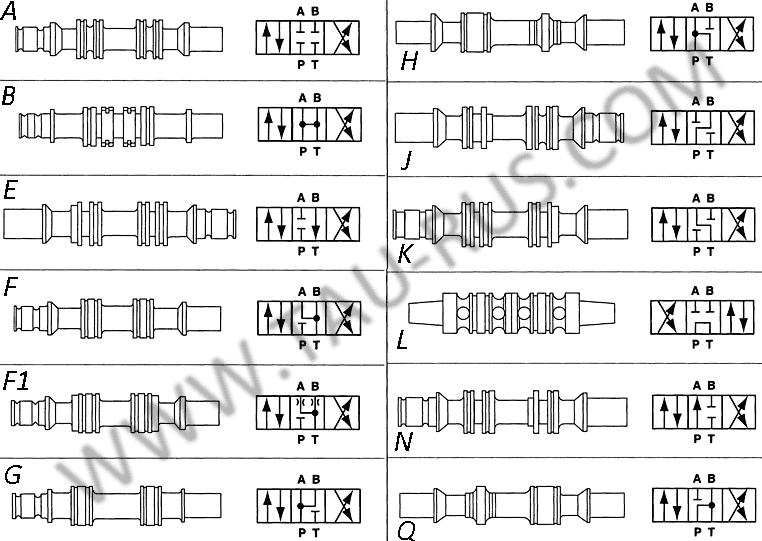

Золотники гидрораспределителей VSD03M

Золотники гидрораспределителей VSD03M

Предпочтительные типы гидрораспределителей VSD03M для подбора аналогов

Гидрораспределитель VSD03M-3B-A-42L-C Гидрораспределитель VSD03M-3B-A-34L-C
Гидрораспределитель VSD03M-3G-A-42L-C Гидрораспределитель VSD03M-3G-A-34L-C
Гидрораспределитель VSD03M-3F-A-42L-C Гидрораспределитель VSD03M-3F-A-34L-C
Гидрораспределитель VSD03M-3A-A-42L-C Гидрораспределитель VSD03M-3A-A-34L-C
Гидрораспределитель VSD03M-3L-A-42L-C Гидрораспределитель VSD03M-3L-A-34L-C
Гидрораспределитель VSD03M-3B-A-44L-C Гидрораспределитель VSD03M-3B-A-33L-C
Гидрораспределитель VSD03M-3G-A-44L-C Гидрораспределитель VSD03M-3G-A-33L-C
Гидрораспределитель VSD03M-3F-A-44L-C Гидрораспределитель VSD03M-3F-A-33L-C
Гидрораспределитель VSD03M-3A-A-44L-C Гидрораспределитель VSD03M-3A-A-33L-C
Гидрораспределитель VSD03M-3L-A-44L-C Гидрораспределитель VSD03M-3L-A-33L-C

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей VSD03M из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
