// Пневмоблоки П-Б1-16/10-11, П-Б1-16/10-12, П-Б1-16/10-21, П-Б1-16/10-22

Пневматика /
Устройства очистки и подготовки сжатого воздуха //

Пневмоблоки подготовки воздуха П-Б1-16.10 по ТУ 2-053-1603-82

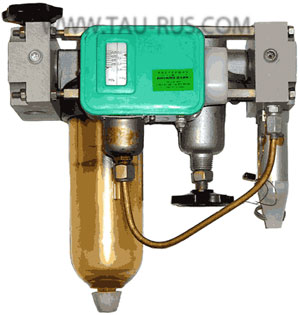

Блоки подготовки воздуха П-Б1-16/10-11, П-Б1-16/10-12, П-Б1-16/10-21, П-Б1-16/10-22Пневмоблок ПБ1-16/10      Блоки подготовки воздуха П-Б1-16/10-11, П-Б1-16/10-12, П-Б1-16/10-21, П-Б1-16/10-22 применялись в пневмосистемах кузнечно-прессового оборудования и представляют собой пневмоблок, соединенный в одно целое при помощи корпусных элементов и шпилек. В настоящее время данные пневмоблоки заменяются пневмоблоками П-Б16.31 (П-Б16.21) или БК-16-2.
     Корпус пневмоблоков П-Б-16/10 представляет собой коллектор для прохода воздуха и служит для крепления блока при монтаже. Блоки подготовки воздуха П-Б1 16/10-11, П-Б1 16/10-12, П-Б1 16/10-21, П-Б1 16/10-22 работают при давлении сжатого воздуха от 1,6 до 10 кгс/см² и загрязненности сжатого воздуха не грубее 12 класса по ГОСТ 17433-80.
    Блок подготовки П-Б1-16-10 состоит из следующих компонентов:
  • фильтра-влагоотделителя П-МК 01.1684, либо П-ФВ-16-2, либо 22-16х40, который обеспечивает очистку сжатого воздуха от капель влаги и твердых частиц до 40 мкм;
  • редукционного клапана П-МК 05.06, либо П-РК-16-2, либо П-КР 16, который необходим для обеспечения постоянного давления на выходе с диапазоном регулирования 0,1 до 1,0 МПа;
  • предохранительного клапана П-КАП-16-2 или П-КАПМ-16-2 для предохранения системы от перегрузки при неисправности редукционного клапана с диапазоном настройки 0,5...0,7 МПа;
  • реле давления РД-23 (с ненастраиваемой зоной нечувствительности) или Д210 (с настраиваемой зоной нечувствительности) обеспечивающее контроль давления по допустимому диапазону.
  • манометр МТ-2И (60 мм, до 1 МПа) для контроля давления на входе и выходе с радиальным или осевым расположением штуцера (опционально: с возможностью формирования электрического сигнала при понижении давления ниже допустимого).

Характеристики пневмоблоков подготовки воздуха П-Б-16/10-11

Параметр П-Б1-16/10-11
Присоединение К1/2"
Номинальное давление, МПа (кгс/см²) 1,0 (10)
Диапазон настройки давления на выходе, МПа (кгс/см²) 0,05 - 0,9 (0,5 - 9,0)
Расход воздуха при давлении на выходе 0,4 МПа (4 кгс/см²), м³/мин:
- номинальный:
- минимальный:

1,25
0,2
Степень влагоотделения, %, не менее 92
Абсолютная тонкость фильтрации, мкм 40
Номинальная вместимость резервуара для сбора конденсата, см³ , не менее 70
Диапазон настройки давления, МПа (кгс/см²) 0,14 - 0,63 (1,4 - 6,3)
Погрешность срабатывания реле давления, %, не более ±10
Зона нечувствительности реле давления, %, не более 20

     Пример условного обозначения при заказе пневмоблока подготовки воздуха:
     Пневмоблок П-Б 16.31 УХЛ4
