// Гидрозамки типа HR, KR, JPR

Гидравлические компоненты Atos /

Гидрозамки (обратные клапаны) HR, KR, JPR
прямого действия размеры 06, 10, 16 и 25 по ISO 4401

ATOS Модульные обратные клапаны (гидрозамки) типа HR, KR, JPR

HR, KR - обратные клапаны, прямого действия или гидрозамки.
JPR - гидрозамки.
Для некоторых моделей KR возможны опциональные версии с декомпрессией.

HR-0 = размер 06 по ISO 4401: расход до 60 л/мин, давление до 350 бар.
KR-0 = размер 10 по ISO 4401: расход до 120 л/мин, давление до 315 бар.
JPR-2 = размер 16 по ISO 4401: расход до 200 л/мин, давление до 350 бар.
JPR-3 = размер 25 по ISO 4401: расход до 300 л/мин, давление до 350 бар.
Клапаны предназначены для работы в гидросистемах с гидравлическим минеральным маслом или синтетической жидкостью, обладающей сходными смазывающими  характеристиками.

HR-0 - 12 - /4 - * - **   /*

Синтетические жидкости:
WG = водно-кликолевые
PE = фосфатно-эфирные
Номер партии
Опции (только для KR-012, -013, -014)
/D = с декомпрессией (только со стандартным срабатыванием пружины = 1 бар)
Давление срабатывания пржуины для HR или KR
без обозначения = 0,5 бар (стандарт)
/2 = 2 бар
/4 = 4 бар
/8 = 8 бар
для JPR: только без обозначения = 0,5 бар

Конфигурация, см. раздел 2 :
прямое действие (невозможно для JPR)
03 = однолинейный, задействован канал А
04 = однолинейный, задействован канал В
11 = однолинейный, задействован канал Р
16 = однолинейный, задействован канал Т;
гидрозамок:
12 = двухлинейный, задействованы каналы А и В
13 = однолинейный, задействован канал А
14 = однолинейный, задействован канал В

Модульный обратный клапан, размер:
HR-0 = 06
KR-0 = 10
JPR-2 = 16
JPR-3 = 25

 2   Конфигурации

Гидросхемы гидрозамков ATOS HR, KR, JPRДавление управления, приложенное через каналы А или В, открывает клапан, действующий на каналы В или А соответственно.
Минимальное давление управления соответствует отношению объёмов, см. таблицу ниже.
Тип клапана Отношение объемов
HR 3,3:1
KR 3,3:1 (стандарт); 11:1 (опция /D с декомпрессией)
JPR-2 13,6:1 (стандартная версия, оснащённая системой декомпрессии)
JPR-3 17:1 (стандартная версия, оснащённая системой декомпрессии)

 3   Основные характеристики моудльных обратных клапанов типа HR, KR, JPR

Монтажное положение Любое
Характеристика стыковочной поверхности Шероховатость Ra 0.4, неплоскостность 0,01/100 (ISO 1101)
Температура окружающей среды от -20 до +70 °C
Рабочая жидкость Минеральные масла, соответствующие DIN 51524...535, другие жидкости в соответствии со структурой обозначения
Рекомендуемая вязкость 15...100 сСт при 40 °C (ISO VG 15...100)
Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом коэффициенте фильтрации β ≥ 75
Температура рабочей жидкости от -20 до +60 °С (стандартные или /WG уплотнения), от -20 до +80 °С (уплотнения /PE)

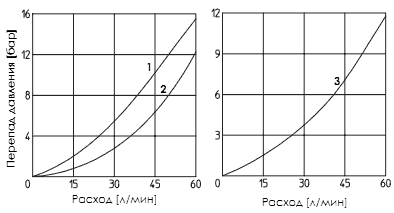

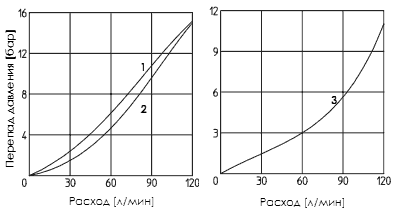

Гидравлические характеристики для HR-0..., KR-0...
(Диаграммы для минеральных масел ISO VG 46 при 50°C)

1 = А→A1; B→ B1 для HR-012, HR-013, HR-014
2 = A →1 A; B1→B для HR-012, HR-013, HR-014
3 = HR-011, HR-016

1 = A→A1; B→B1 для KR-012, KR-013, KR-014
2 = A1→A; B1→B для KR-012, KR-013, KR-014
3 = KR-011, KR-016

График расходов гидрозамков (модульных обратных клапанов) ATOS HR-012, HR-013, HR-014, HR-011, HR-016 График расходов гидрозамков (модульных обратных клапанов) ATOS KR-012, KR-013, KR-014, KR-011, KR-016

Гидравлические характеристики для JPR-2..., JPR-3...
(Диаграммы для минеральных масел ISO VG 46 при 50°C)

1 = A→A1; B→B1 для JPR-212, JPR-213, JPR-214
2 = A1→A; B1→B для JPR-212, JPR-213, JPR-214

1 = A→A1; B→B1 для JPR-312, JPR-313, JPR-314
2 = A1→A; B1→B для JPR-312, JPR-313, JPR-314

График расходов гидрозамков (модульных обратных клапанов) ATOS JPR-212, JPR-213, JPR-214 График расходов гидрозамков (модульных обратных клапанов) ATOS JPR-312, JPR-313, JPR-314
