// ATOS гидрораспределители DLOH, DLOK

Гидрораспределители /
Гидравлические компоненты Atos //

Электромагнитные распределители типа DLOH, DLOK
тарельчатого типа, прямого действия, ISO 4401 размер 06

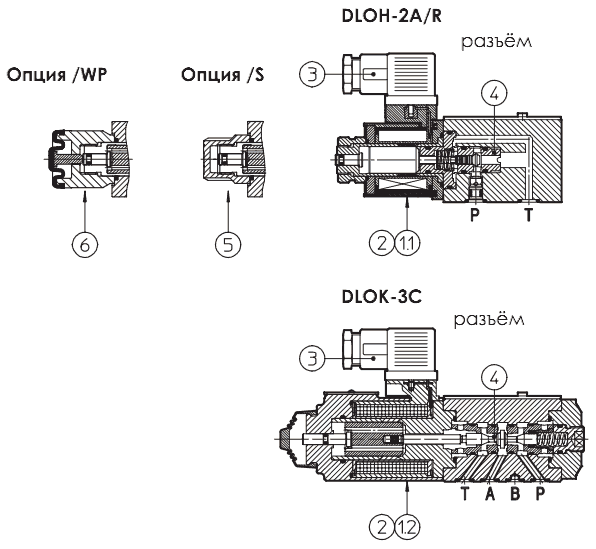

ATOS гидрораспределители DLOH, DLOK | DLOH-2A/R 2C/R, DLOH-3A(3C)/R, DLOK-3F-3C | гидравлика АТОС

Двухпозиционные, двухлинейные или трехлинейные электромагнитные гидрораспределители DLOH и DLOK тарельчатого типа, предназначены для работы в гидравлических системах, когда необходимо отсутствие утечек.

Управление осуществляется “мокрыми” электромагнитами типа OLU (1.1) и OLK (1.2). Гидрораспределитель DLOH также возможен с опцией механического дублирования через резиновую кнопку (6), опция /WP (стандарт для DLOK).

Движущиеся детали защищены, смазаны и погружены в масло.

Стандартные размеры картриджа (4) позволяет получать широкое разнообразие конфигураций путем простой замены. Картриджи DLOH также возможны как отдельные компоненты для установки в гидроблоки, см. [10].

Они могут быть поставлены с опциональными устройствами для управлением временем переключения. Стандартные электрические/электронные разъёмы удовлетворяют требованиям современных машин к характеристикам электрических цепей.

Катушки (2) полностью герметичны (класс Н) и легко заменяются (для DLOH) без помощи инструментов. Прочное исполнение допускает применение на открытом воздухе.

Монтажная поверхность: ISO 4401 размер 06.

Максимальный расход: до 12 л/мин (DLOH) и 30 л/мин (DLOK).

Максимальное давление: 350 бар для DLOH, 315 бар для DLOK.

1. Структура условного обозначения

DLO - H - 2 - A - /WP - U - X - 24DC - ** - /*

Синтетические жидкости:
WG = водный гликоль
PE = фосфорно-кислый эфир
Номер парти
Напряжение питания, см. раздел [5]:
00 = распределитель без катушек
X = без разъёма
См. раздел [4] по возможным разъёмам, заказываются отдельно
- O= электромагнит OLK для питания DC (только для DLOK)
- U= электромагнит OLU для питания DC (только для DLOH)
Опции:
/WP = ручное управление от резиновой кнопки (только DLOH)
/R = с обратным клапаном в канале P, см. [2] (только DLOH)
/S = без ручного управления и тарелка с пере- крытием в промежуточном положении для безопасных вариантов (только DLOH)
/L1, /L2, /L3 = устройство для управления временем переключения. Невозможно для распределителей с электронными разъёмами
Конфигурация распределителя см. табл. [2]
A = нормально открытый
C = нормально закрытый
2 = двухлинейный (только DLOH)
3 = трехлинейный
H = максимальный расход: 12 л/мин
K = максимальный расход: 30 л/мин
Распределитель тарельчатого типа размер 06

2. КОНФИГУРАЦИЯ РАСПРЕДЕЛИТЕЛЯ (схема распределения)

DLOH-2AГидросхема DLOH-2A DLOH-2A/RГидросхема DLOH-2A/R DLOH-2CГидросхема DLOH-2C DLOH-2C/RГидросхема DLOH-2C/R DLOK-3AГидросхема DLOK-3A
DLOH-3AГидросхема DLOH-3A DLOH-3A/RГидросхема DLOH-3A/R DLOH-3CГидросхема DLOH-3C DLOH-3C/RГидросхема DLOH-3C/R DLOK-3CГидросхема DLOK-3C

3. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РАСПРЕДЕЛИТЕЛЕЙ ТИПА DLOH, DLOK

Монтажное положение Любое
Характеристика стыковочной поверхности Шероховатость Ra 0,4, неплоскостность 0,01/100 (ISO 1101)
Температура окружающей среды от -20 до +70 °C
Рабочая жидкость Гидравлическое масло по DIN 51524 .... 535; другие типы жидкостей см. раздел [1. Структура условного обозначения]
Рекомендуемая вязкость 15...100 сСт при 40 °C (ISO VG 15...100)
Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом β ≥ 75
Температура рабочей жидкости от -20 до +60 °С (стандартные и /WG уплотнения), от -20 до +80 °С (уплотнения /PE)
Направление потока Как показано на символах в таблицах [2]
Рабочее давление Для DLOH: Каналы P, A, B: 350 бар; Канал Т: 160 бар
Для DLOK: Каналы P, A, B: 315 бар; Канал Т: 160 бар
Номинальный расход Смотрите графики Q/Δp в разделе [6]
Максимальный расход рабочей жидкости 12 л/мин или 30 л/мин, см. пределы рабочих режимов в разделе [7
Внутренние утечки Менее 5 бар/мин (≤0,36 см³/мин) при макс. рабочем давлении

3.1. Характеристики катушек

Класс изоляции H (180°С) Из-за температуры на поверхностях электромагнитов,
должны быть принятый в расчет Европейские стандарты EN563 и EN982
Класс защиты разъёма IP 65
Продолжительность включения 100%
Напряжение питания и частота См. электрические характеристики [5]
Стабильность напряжения питания ± 10%

4. ЭЛЕКТРИЧЕСКИЕ/ЭЛЕКТРОННЫЕ РАЗЪЁМЫ ПО DIN 43650
Разъёмы должны заказываться отдельно

  • SP-666 - разъём IP-65, предназначен для прямого соединения с источником электропитания
  • SP-667 - как SP-666 IP-65, но со встроенным светодиодом, предназначен для прямого соединения с источником электропитания
  • SP-669 - со встроенным выпрямительным мостом для питания катушек DC от переменного тока (AC 110В и 230В - Iмакс. 1A)
  • E-SD/DC - электронный разъём, который устраняет электрические помехи, когда распределители выключены
  • E-SR/DC - электронный разъём, который позволяет переключать распределители сигналом с низким уровнем (макс. 20 мA)

4.1. Подключение разъема

SP-666, SP-667
(для питания AC или DC)
E-SD/DC
(для питания DC)Разъем SP-666, SP-667, E-SD/DC
SP-669
(для питания AC)Разъем SP-669
E-SR/DC(для питания DC)Разъем E-SR/DC
    Напряжение питания:
  • SP-666 - все напряжения, AC и DC;
  • SP-667 - напряжения 24AC, 110AC, 220AC, 24DC, 110DC, 220DC;
  • SP-669 - 110/50 AC, 120/60 AC, 230/50 AC, 230/60 AC;
  • E-SD/DC - все напряжения DC;
  • E-SR/DC - 12DC, 24DC

5. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип Номинальное напряжение
питания ± 10%
Тип разъёма Потребляемая мощность Код запасной катушки Цвет ярлыка катушки
DLOH Постоянный ток 6 DC SP-666 или SP-667 33 Вт SP-COU-6DC/ 80 коричневый
12 DC SP-COUR-12DC /10 зеленый
24 DC SP-COUR-24DC /10 красный
48 DC SP-COU-48DC /80 серебристый
Переменный ток 110/50 AC SP-669 40 ВА SP-COU-110RC /80 золотистый
120/60 AC 35 ВА SP-COUR-110RC /10 золотистый
230/50 AC 40 ВА SP-COU-230RC /80 синий
230/60 AC 35 ВА SP-COUR-230RC /10 синий
DLOK Постоянный ток 12 DC SP-666 или SP-667 32 Вт SP-COU-6DC/ 80 коричневый
24 DC SP-COUR-12DC /10 зеленый
110 DC 40 Вт - -
220 DC
Переменный ток 110/50 AC SP-669 40 ВА
120/60 AC 35 ВА
230/50 AC 40 ВА
230/60 AC 35 ВА
* Приведены значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды 20°C.

6. ЗАВИСИМОСТЬ Q/Δp
минеральное масло ISO VG 46 при 50°C

Тип гидрораспредлителя Направление потока
P ⇒ A *
(P ⇒ B)
A ⇒ T
(B ⇒ T)
DLOH-2A, DLOH-2A/R B -
DLOH-2C, DLOH-2C/R C -
DLOH-3A, DLOH-3A/R D C
DLOH-3C, DLOH-3C/R C A
DLOK-3A F E
DLOK-3C F F
* Для двухлинейных распределителей падение давления будет P ⇒ T
Зависимость расхода от перепада давления гидрораспределителей DLOH, DLOK

7. ПРЕДЕЛЫ РАБОЧИХ РЕЖИМОВ
минеральное масло ISO VG 46 при 50°C

A = DLOH-3A
B = DLOH-2A, DLOH-3C
C = DLOK-3A
D = DLOK-3C
Замечание:
при использовании разъёма
E-SR/DC, рабочая частота 2 Гц.


График был получен на теплых электромагнитах и при минимальном напряжении питания (Вном - 10%).

График предельных рабочих режимов гидрораспределителей DLOH, DLOK

8. ВРЕМЯ ПЕРЕКЛЮЧЕНИЯ
(средние значения в мс)

Тип гидрораспредлителя Разъём Вкл.
AC
Вкл.
DC
Выкл.
DLO*-** SP-666, SP-667 - 45 25
DLO*-** SP-669 30 - 75
DLO*-** E-SR/DC - 45 55
DLO*-**/L1 SP-666, SP-667 - 60 60
DLO*-**/L2 SP-666, SP-667 - 80 80
DLO*-**/L3 SP-666, SP-667 - 110 150
    УСЛОВИЯ ИСПЫТАНИЙ:
  • 8 л/мин; 150 бар
  • - номинальное напряжение
  • 2 бар контрдавление в канале T
  • минеральное масло ISO VG 46 при 50°C
Эластичность гидравлической системы, а также другие гидравлические и температурные факторы влияют на время срабатывания

9. Размеры гидрораспределителей DLOH, DLOK
(средние значения в мс)

DLOH-2*
DLOH-2*/R

Монтажная поверхность
ISO 4401-AB-03-4 размер 06

Крепление: 4 винта М5х50
Уплотнения: 2 OR 108
Каналы P, T: Ø = 7,5 мм (макс.)

DLOH-3*
DLOH-3*/R

Монтажная поверхность
ISO 4401-AB-03-4 размер 06

Крепление: 4 винта М5х50
Уплотнения: 2 OR 108
Каналы P,A,B,T: Ø = 7,5 мм (макс.)

P = НАПОРНЫЙ КАНАЛ
T = РАБОЧИЙ КАНАЛ
По макс. давлениям в каналах, см. раздел [3]

P = НАПОРНЫЙ КАНАЛ
A = РАБОЧИЙ КАНАЛ (не используется в версиях -3C)
B = РАБОЧИЙ КАНАЛ (не используется в версиях -3A)
T = СЛИВНОЙ КАНАЛ
По макс. давлениям в каналах, см. раздел [3]

DLOK-3*

Монтажная поверхность
ISO 4401-AB-03-4 размер 06

Крепление: 4 винта М5х50
Уплотнения: 4 OR 108
Каналы P,A,B,T: Ø = 7,5 мм (макс.

P = НАПОРНЫЙ КАНАЛ
A = РАБОЧИЙ КАНАЛ (не используется в версиях -3C)
B = РАБОЧИЙ КАНАЛ (не используется в версиях -3A)
T = СЛИВНОЙ КАНАЛ
По макс. давлениям в каналах, см. раздел [3]

10. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАРТРИДЖЕЙ
(картриджи могут быть установлены в гидроблоки)

LU-O2*, картридж для DLOH-2*LU-O2, картридж для DLOH-2
(*) для версии /WP высота увеличена на 14,5 мм
LU-O3*, картридж для DLOH-3*LU-O3, картридж для DLOH-3
Отверстие B не используется в картридже типа LU-O3A
Отверстие A не используется в картридже типа LU-O3C
(*) для версии /WP высота увеличена на 14,5 мм

11. МОНТАЖНЫЕ ПЛИТЫ

Тип гидрораспредлителя Модель плиты Расположение каналов Резьба каналов
A-B-P-T
Ø Диаметр [мм]
A-B-P-T
Масса кг
DLOH-2A, DLOH-2A/R, DLOH-2C
DLOH-2C/R, DLOH-3A, DLOH-3A/R
DLOH-3C, DLOH-3C/R, DLOK-3A, DLOK-3C
BА-202 (1) Каналы А, В, Р, Т снизу; 3/8" - 1,2
BА-204 (1) Каналы P, T снизу; каналы A, B сбоку 3/8" 25,5 1,8
BА-302 (1) Каналы А, В, Р, Т снизу; 1/2" 30 1,8
Плиты поставляются с 4-мя крепежными винтами M5x50; Также возможны многосекционные плиты. По остальным деталям см. табл. К280
