// Клапаны AGIR, AGIS, AGIU

Гидравлические компоненты Atos /

Клапаны управления давлением AGIR, AGIS, AGIU
двухкаскадные, стыкового монтажа, ISO 5781 размеры 10, 20 и 32

ATOS Клапаны управления давлением AGIR, AGIS, AGIU | Предохранительные клапаны AGIR-10 (20, 32), AGIS-10 (20, 32), AGIU-10(20, 32) Конструкция предохранительных клапанов AGIRR-20/***/V и AGIU-10/11...-I

Гидравлические клапаны AGIR, AGIS и AGIU - двухкаскадные клапаны управления давлением с отбалансированной тарелкой, предназначены для работы в масляных гидравлических системах.

По функционалу клапаны различают:
AGIR: редуцирование давления;
AGIS: последовательность;
AGIU: разгрузка.

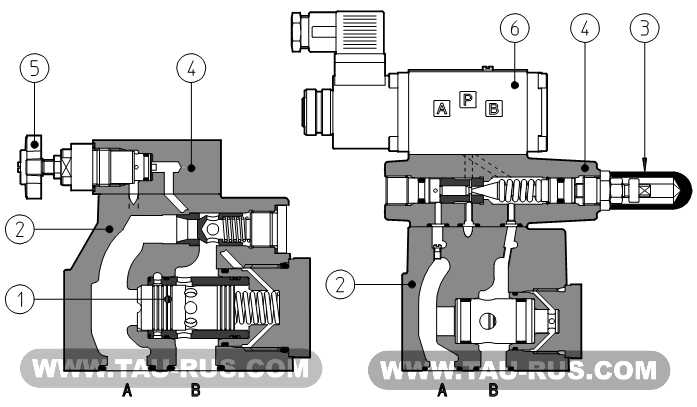

В стандартных версиях управляющее давление на тарелке (1) главного каскада (2) регулируется при помощи винта, защищённого колпачком (3) в корпусе (4).По заказу возможны версии с опциями по регулировке рукояткой (5) вместо винта.
Вращение по часовой стрелке увеличивает давление.

Клапаны разгрузки AGIU могут поставляться с электромагнитным клапаном разгрузки (6) (для нормально открытых и нормально закрытых клапанов). Прочие настройки могут быть выполнены через независимый управляющий канал.
Монтажная поверхность:
ISO 5781 размеры 10, 20 и 32.
Максимальный расход:
для AGIR = 160, 300, 400 л/мин;
для AGIS = 200, 400, 600 л/мин;
для AGIU = 100, 200, 300 л/мин
Давление до 350 бар

 1   Структура условного обозначения

Структура обозначения клапанов ATOS AGIR-10 (20, 32), AGIS-10 (20, 32), AGIU-10(20, 32)

 2   Гидравлические характеристики клапанов AGIR, AGIS, AGIU

AGIR-10, AGIR-20, AGIR-32Гидросхема клапанов AGIR-10, AGIR-20, AGIR-32 AGIRR-10, AGIRR-20, AGIRR-32Гидросхема клапанов AGIRR-10, AGIRR-20, AGIRR-32 AGIS-10, AGIS-20, AGIS-32Гидросхема клапанов AGIS-10, AGIS-20, AGIS-32 AGISR-10, AGISR-20, AGISR-32Гидросхема клапанов AGISR-10, AGISR-20, AGISR-32
Гидросхема клапанов AGIU-10, AGIU-20, AGIU-32AGIU-10, AGIU-20, AGIU-32 Гидросхема клапанов AGIU-10/10, AGIU-20/10, AGIU-32/10AGIU-10/10, AGIU-20/10, AGIU-32/10 Гидросхема клапанов AGIU-10/11, AGIU-20/11, AGIU-32/11AGIU-10/11, AGIU-20/11, AGIU-32/11



Модель клапана AGIR-10 AGIR-20 AGIR-32 AGIS-10 AGIS-20 AGIS-32 AGIU-10 AGIU-20 AGIU-32
Максимальный расход (л/мин) 160 300 400 200 400 600 100 200 300
Диапазон давлений (бар) 4÷50 (AGIR*); 6÷100; 7÷210; 8÷350

 3    Основные характеристики клапанов управления давлением типа AGIR, AGIS, AGIU

Монтажное положение/ориентация Любое
Параметры стыковочной поверхности Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101)
Температура окружающей среды от -20°C до + 70°C
Рабочая жидкость Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ]
Рекомендуемая вязкость

15÷100 сСт при 40ºС (ISO VG 15÷100)

Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75)
Температура рабочей жидкости от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /РЕ

Характеристики катушек:
- класс изоляции: H;
- класс защиты разъема: IP65;
- коэффициент использования: 100%;
- напряжение питания и частота: см. электрические возможности таблица 5;
- погрешность напряжения питания: ± 10%.

 4   Разъемы по DIN 43650 для AGIU с электромагнитным клапаном

*** Разъемы заказываются отдельно

Обозначение разъема Функция
Разъем SP-666 Разъем IP-65 для подключения к источнику питания напрямую
Разъем SP-667 Как и SP-666 разъем по IP-65, но со встроенным индикатором напряжения для подключения к источнику питания напрямую



 5   Электрические возможности для клапанов AGIU с электромагнитным клапаном

Тип
электро-
магнита
Номинальное
напряжение питания
± 10% (1)
Код Тип
раъёма
Мощность
(3)
Код запасной
катушки
Цвет ярлыка
катушки
(1) По заказу возможны другие напряжения питания..
(2) Катушка может работать также при частоте 60 Гц; в этом случае характеристики снижаются на 10 ÷ 15% и потребляемая мощность составляет 55 ВА.
(3) Средние значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды 20ºС.
(4) Ориентировочные показатели полученные при испытаниях в нормальных условиях при температуре окружающей среды и катушки 20°C.
(5) При включении электромагнита величина скачка тока в 3 раза превышает величину тока удержания. Это соответствует потребляемой мощности 150 ВА.
OI DC 6DC
12DC
24DC
48DC
6 DC
12 DC
24 DC
48 DC
SP-666
или
SP-667
33 Вт SP-COU-6DC /80
SP-COU-12DC /80
SP-COU-24DC /80
SP-COU-48DC /80
коричневый
зеленый
красный
серебристый
AC 110/50 AC (2)
120/60 AC
230/50 AC (2)
230/60 AC
110/50/60 AC
120/60 AC
230/50/60 AC
230/60 AC
SP-666
или
SP-667
60 ВА (5) SP-COI-110/50/60AC /80
SP-COI-120/60AC /80
SP-COI-230/50/60AC /80
SP-COI-230/60AC /80
желтый
белый
голубой
серебристый

 6   Размеры

Размеры клапанов AGIR-10, AGIS-10, AGIU-10

Размеры клапанов Atos AGIR-10, AGIRR-10 Размеры клапанов ATOS AGIR-10, AGIS-10, AGIU-10 Размеры клапанов ATOS AGIS-10, AGISR-10, AGIU-10

Размеры клапанов ATOS AGIU-10/10/**-IXAGIU-10/10/**-IX; Масса = 5,3 кг

На рисунке показан AGIU с
электромагнитным клапаном типа DHI

AGIR-10; Масса = 3,3 кг
AGIRR-10; Масса = 3,5 кг

AGIS-10; Масса = 3,8 кг
AGISR-10; Масса = 4 кг
AGIU-10; Масса = 3,8 кг

ISO 5781: 2000
Монтажная поверхность: 5781-06-07-0-00
Крепление:
4 винта M10x45 класс 12.9
Уплотнения: 2 OR 109/70, 2 OR 3068
Каналы A, B: Ø = 14 мм
Каналы X, Y: Ø = 5 мм

Размеры клапанов AGIR-20, AGIS-20, AGIU-20

Размеры клапанов Atos AGIR-20, AGIRR-20 Размеры клапанов AGIR-20, AGIS-20, AGIU-20 ATOS Размеры клапанов ATOS AGIS-20, AGISR-20, AGIU-20

Размеры клапанов ATOS AGIU-20/10/**-IXAGIU-20/10/**-IX; Масса = 7,5 кг

На рисунке показан AGIU с
электромагнитным клапаном типа DHI

AGIR-20; Масса = 5,5 кг
AGIRR-20; Масса = 5,7 кг

AGIS-20; Масса = 6 кг
AGISR-20
; Масса = 6,2 кг
AGIU-20; Масса = 6 кг

ISO 5781: 2000
Монтажная поверхность:
5781-08-10-0-00

Крепление:
4 винта M10x45 класс 12.9
Уплотнения: 2 OR 109/70, 2 OR 4100
Каналы A, B: Ø = 22 мм
Каналы X, Y: Ø = 5 мм

Размеры клапанов AGIR-32, AGIS-32, AGIU-32

Размеры клапанов Atos AGIR-32, AGIRR-32AGIR-32; Масса = 9,4 кг
AGIRR-32; Масса = 9,6 кг
Размеры клапанов ATOS AGIR-32, AGIS-32, AGIU-32 Размеры клапанов ATOS AGIS-32, AGISR-32, AGIU-32 Размеры клапанов ATOS AGIU-32/10/**-IX
Размеры монтажной поверхности клапанов ATOS AGIR-32, AGIS-32, AGIU-32

AGIS-32; Масса = 9,9 кг
AGISR-32 ; Масса = 10,1 кг
AGIU-32; Масса = 9,9 кг

ISO 5781: 2000
Монтажная поверхность:
5781-08-13-0-00

Крепление:
6 винтов M10x45 класс 12.9
Уплотнения: 2 OR 109/70, 2 OR 4131
Каналы A, B: Ø = 28 мм
Каналы X, Y: Ø = 5 мм

AGIU-32/10/**-IX; Масса = 11,4 кг

На рисунке показан AGIU с
гидрораспределителем DHI

 7   Монтажные плиты

Тип клапана Модель плиты Расположение каналов Каналы Диаметр каналов
мм
Масса
кг
A B X-Y Вых. A B X-Y Вых.
Клапан AGI*-10 Плита BA-305 Каналы A, B, Y снизу G 1/2" G 1/2" G 1/4" - 30 30 21,5 - 1
Клапан AGI*-20 Плита BA-505 G 1" G 1" G 1/4" - 46 46 21,5 - 2
Клапан AGI*-32 Плита BA-705 G 1 1/2" G 1 1/2" G 1/4" - 63,5 63,5 21,5 - 7,5
Клапан AGIU-10 Плита BA-325 (со встроенным обратным клапаном) Каналы A, B, Y снизу G 1/2" G 3/4" G 1/4" G 1/2" 30 36,5 21,5 30 5
Клапан AGIU-20 Плита BA-425 (со встроенным обратным клапаном) G 1" G 1" G 1/4" G 1" 46 46 21,5 46 6,5
Клапан AGIU-32 Плита BA-625 (со встроенным обратным клапаном) G 1 1/2" G 1 1/2" G 1/4" G 1 1/2" 63,5 63,5 21,5 63,5 13

Плиты поставляются с крепежными винтами. По прочим деталям см. табл. K280
