// Гидроклапаны HS-011, KS-011

Гидравлические компоненты Atos /

Клапаны последовательности ATOS HS-011/32, HS-011/100, HS-011/210 и KS-011/100, KS-011/210
золотникового типа, ISO 4401 размер 06 и 10

Гидроклапан HS-011, KS-011 | Клапаны последовательности ATOS HS-011/32 /V, HS-011/100, HS-011/210 и KS-011/100 /V, KS-011/210Гидроклапаны последовательности HS-011/***/V (сверху) и KS-011 (снизу)

Клапаны последовательности HS-011 и KS-011 прямого действия являются направляющими гидроклапанами и используется для управления двумя и более исполнительными механизмами последовательно

Регулирование давления осушествляется путем ослабления контргайки (4) и поворота регулировочного винта (обычная модель).
Версия с рукояткой (5) (опция) поставляется по заказу.

Предлагаемы компанией "Таурус" клапаны поставляются в двух типоразмерах:
HS-011 = ISO 4401 размер 06: расход до 40 л/мин, давление до 210 бар.
KS-011 = ISO 4401 размер 10: расход до 80 л/мин, давление до 210 бар.

Вращение по часовой стрелке увеличивает предустановленное давление.

Модудльные гидроклапаны HS, KS предназначены для работы в гидросистемах с гидравлическим минеральным маслом или синтетической  жидкостью, обладающей похожими смазывающими характеристиками.

 1   Структура условного обозначения

HS - 011 / 100 / V - ** - /WG

Синтетические жидкости:
WG = водный гликоль
PE = эфир фос форной килоты
Номер парти
Опции:
/V= регулирование осуществляется рукояткой вместо винта, защищённого колпачком
Диапазон давлений:
Для HS   Для KS
32 = 3 ÷ 32 бар
100= 20 ÷ 100 бар
210 = 50 ÷ 210 бар
  100 = 7 ÷ 100 бар
210 = 8 ÷ 210 бар
Конфигурация, см. раздел [ 2 ]
011 = однолинейный, задействован канал Р, дренаж в канал Т
Модульный клапан последовательности, размер:
HS = 06
KS = 10

 2   Гидравлические характеристики

Гидравлическая конфигурация
HS-011Гидросхема клапанов последовательности ATOS HS-011 KS-011Гидросхема клапанов последовательности ATOS KS-011
Модель клапана HS-011/32 HS-011/100 HS-011/210 KS-011/100 KS-011/210
Максимальный расход л/мин 40 80
Максимальный дренаж см³/мин 50 60
Диапазон давлений бар 3÷ 32 20÷100 50÷210 7÷100 8÷210
Максимально давление на входе бар 350 315
Максимальное давление в канале Т бар 160 160

 3   Основные характеристики модульных клапанов ATOS HS, KS

Монтажное положение Любое пространственное положение
Характеристики стыковочной поверхности Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101)
Температура окружающей среды от -20°C до + 70°C
Рабочая жидкость Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ]
Рекомендуемая вязкость

15÷100 сСт при 40ºС (ISO VG 15÷100)

Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75)
Температура рабочей жидкости от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /PE)

 4   Графические зависимости регулируемого давления P от расхода Q

Графические зависимости регулируемого давления P от расхода Q для клапанов АТОС HS-011, KS-011Зависимости приведены для минерального масла ISO VG 46 при 50°C



 5   Размеры модульных клапанов последовательности HS-011 и KS-011

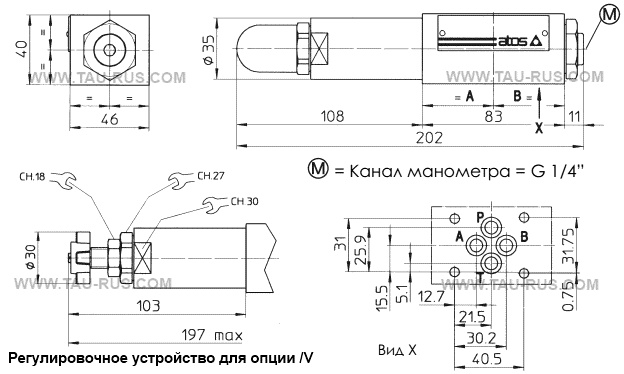

Размеры клапанов HS-011/32 /V, HS-011/100 /V, HS-011/210 /V

ATOS Размеры клапанов HS-011/32 /V, HS-011/100 /V, HS-011/210 /V

ATOS Размеры клапанов HS-011/32 /V, HS-011/100 /V, HS-011/210 /V

Монтажная поверхность
ISO 4401-AB-03-4 размер 06

Диаметр каналов
A, B, P, T: Ø = 7,5 мм (макс.)
Уплотнения: 4 OR 108

Крепление:
4 винта M5. Длина зависит от количества и типа установленных модульных элементов

Масса: 2 кг

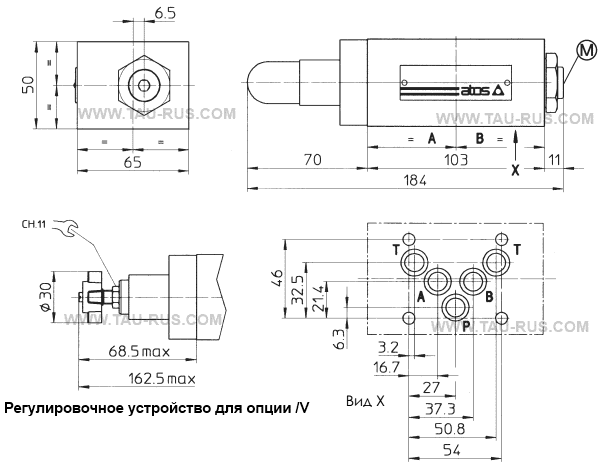

Размеры клапанов KS-011/100 /V, KS-011/210 /V

ATOS Размеры клапанов KS-011/100 /V, KS-011/210 /V

ATOS Размеры клапанов KS-011/100 /V, KS-011/210 /V

Монтажная поверхность
ISO 4401-AC-05-4 размер 10

Диаметр каналов
A, B, P, T: Ø = 11,2 мм (макс.)
Уплотнения: 5 OR 2050

Крепление:
4 винта M6. Длина зависит от количества и типа установленных модульных элементов.

Масса: 3 кг
