Управляемый обратный клапан Atos AGRL-10 (20, 32), AGRLE-10 (20, 32) стыкового монтажа

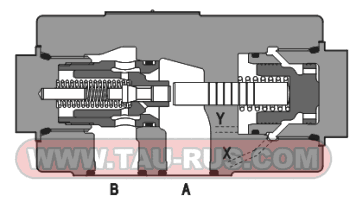

Управляемый обратный клапан Atos AGRL-10 (20, 32), AGRLE-10 (20, 32) стыкового монта     Клапаны Atos  AGRL и AGRLE - управляемые (канал Х) обратные клапаны для плиточного монтажа, возможны с монатжными поверхностями ISO 10, 20 и 32.

Расход до 500 л/мин.
Макс. давление: 315 бар.

Версии AGRLE имеют внешний дренаж ( канал Y) управляющей камеры, чтобы обеспечить правильную работу управляемого обратного клапана как запорного в системах, где клапан должен управляться давлением в канале А.

Клапаны предназначены для работы в гидравлических системах с гидравлическим минеральным маслом или синтетической жидкостью, обладающей схожими смазывающими характеристиками.

 1   Основные характеристики клапанов AGRL, AGRLE

Монтажное положение Любое. Для клапанов AGRLE, дренажный канал Y должен быть присоеден напрямую к баку для во избежание противодавления
Характеристика стыковочной поверхности Шерохова тость Ra=0,4, неплоскостность 0,01 /100 (ISO 1101)
Температура окружающей среды от -20°С до + 70°С.
Рабочая жидкость Гидравлическое масло по DIN 51524...535 ; другие типы жидкостей см. раздел [ 2 ]
Рекомендуемая вязкость 15÷100 сСт при 40°С (ISO VG 15÷100)
Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом β≥75
Температура рабочей жидкости от -20°С до +60°С (стандартные и /WG уплотнения);
от -20°С до +80° (уплотнения /РЕ)

 2   Код обозначения гидроклапанов обратных AGRL, AGRLE

AGRL - 10 - * - ** - /*

Синтетические жидкости
WG = водногликолевая смесь
PE = эфир фосфорной кислоты
Номер парти
Давление срабатывания:
* = 0,5 бар (для клапанов AGRL (AGRLE)
Размер клапана:
10, 20, 32
Таурус
AGRL = управляемый обратный клапан, плиточный монтаж,
БЕЗ ВНЕШНЕГО ДРЕНАЖА;
AGRLE = управляемый обратный клапан, плиточный монтаж,
С ВНЕШНИМ ДРЕНАЖЕМ.

 3   Гидравлические характеристики клапанов Atos AGRL-10 (20, 32) и AGRLE-10 (20, 32)

Гидравлический символ Гидросхема обратного клапана AGRL Гидросхема обратного клапана AGRLE
Модель клапана AGRL-10 AGRL-20 AGRL-32 AGRLE-10 AGRLE-20 AGRLE-32
Управляющее соотношение (прим. 1) 13,6 14,0 14,4 13,6 14,0 14,4
Максимальный рекомендуемый расход [л/мин] 160 300 500 160 300 500
Максимальное давление [бар] 315
Примечание 1: соотношение воздействия давлением через канал управления X, управляющий золотник открывает запорный клапан, возможен поток В→А.
Минимальное давление управления для правильной работы, зависит от управляющего соотношения, обозначенного в таблице и от давления, закрывающего клапан. Клапаны AGRL- и AGRLE- оборудованы декомпрессионной системой.

  4   Размеры обратных клапанов

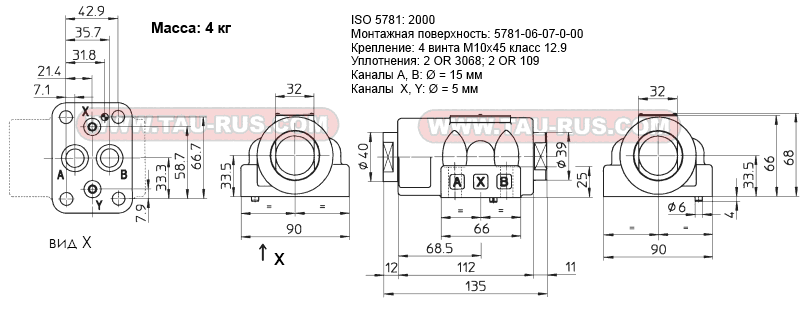

Размеры клапанов обратных управляемых AGRL-10, AGRLE-10Размеры гидроклапанов обратных AGRL-10, AGRLE-10

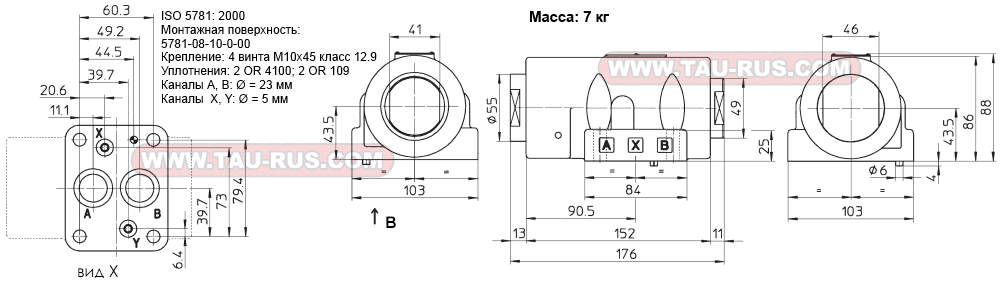

Размеры клапанов обратных управляемых AGRL-20, AGRLE-20Размеры клапанов обратных управляемых AGRL-20, AGRLE-20

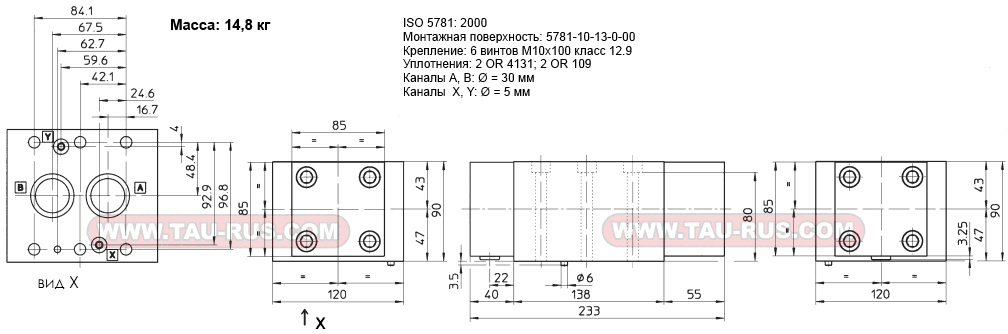

Размеры клапанов обратных управляемых AGRL-32, AGRLE-32Размеры клапанов обратных управляемых AGRL-20, AGRLE-20

  4   Монтажные плиты для клапанов AGRL, AGRLE

Клапан Модель плиты Расположение каналогв каналы GAS Ø Диаметр
[мм]
Масса
[кг]
A B X Y A B X Y
AGRL-10, AGRLE-10 BA-305 Каналы A, B, X, Y
снизу;
1/2” 1/2” 1/4” 1/4” 30 30 21,5 21,5 1
AGRL-20, AGRLE-20 BA-505 1” 1” 1/4” 1/4” 46 46 21,5 21,5 2
AGRL-32, AGRLE-32 BA-705 A 1 1/2” 1 1/2” 1/4” 1/4” 63,5 63,5 21,5 21,5 7,5
