// Клапан обратный линейный ARON VRU

Гидравлика /
Направляющая гидроаппаратура //
Гидравлические компоненты ARON ///

Клапан обратный линейный VRU (VRU0400, VRU0600, VRU0800, VRU1200, VRU1600, VRU2000, VRU2400)

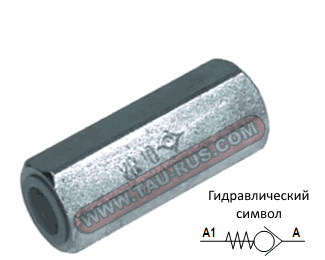

Клапан обратный линейный VRU (VRU0400, VRU0600, VRU0800, VRU1200, VRU1600, VRU2000, VRU2400)Клапан обратный VRU

Назначение и устройство клапанов обратных VRU

Линейные обратные клапаны ARON VRU0400, VRU0600, VRU0800, VRU1200, VRU1600, VRU2000, VRU2400 устанавливаются непосредственно в гидравлическую линию и предназначены для свободного пропускания потока рабочей жидкости в одном направлении и полного перекрытия потока в обратном, что обеспечивается конусообразным, стальными тарельчатым элементом, дополнительно поджимаемым пружиной.
Корпус клапана VRU выполнен из покрытой цинком стали.

Устройство обратного клапана
Устройство обратного клапана VRU



Структура условного обозначения

VRU   06   00

Усилие пружины (бар):
код Размер клапана
04 06 08 12 16 20 24
00 0,7 0,5 0,5 0,5 0,5 0,5 0,5
02       2 2
03 4,5 3 3 3
05 7,5 5 5
10 10       10
06 = размер клапана VRU
VRU = обратный клапан линейный

ПРИМЕЧАНИЕ: исполнение "00" по усилию пружины является стандартом.

Характеристики клапанов VRU (рабочие параметры)

Параметр Значение
Максимальные утечки 0~5 см³/мин
Рабочая жидкость минеральные масла DIN 51524
Температура окружающей среды -25°C...+60°C
Температура жидкости -25°C...+75°C
Диапазон вязкостей жидкости 2,8...500
Степень очистки жидкости 19/16 ISO4406
Вязкость жидкости 10~500 сСт

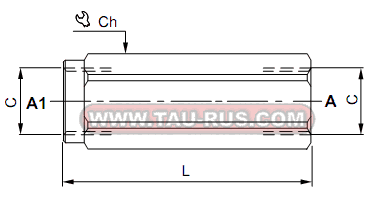

Размеры клапанов обратных линейных VRU

Размеры клапана обратного VRU (размеры VRU0400, VRU0600, VRU0800, VRU1200, VRU1600, VRU2000, VRU2400
Наименование Размер / параметр
C Расход,
л/мин
Давление,
бар
L,
мм
Ch,
мм
Масса,
кг
Клапан VRU0400 1/4 BSP 20 350 59 19 0,1
Клапан VRU0600 3/8 BSP 35 350 66 24 0,17
Клапан VRU0800 1/2 BSP 50 350 78 27 0,24
Клапан VRU1200 3/4 BSP 85 300 90 36 0,49
Клапан VRU1600 1 BSP 140 250 112 40 0,67
Клапан VRU2000 1 1/4 BSP 200 250 142 55 0,68
Клапан VRU2400 1 1/2 BSP 310 210 155 60 2,1

Предлагаемые компанией ТАУРУС варианты обратных линейных клапанов VRU:

VRU0400 - клапан обратный, присоединение G1/4", монтаж в линию, Q=20 л/мин, P=350 бар, усилие пружины 0,7 бар;
VRU0403 - клапан обратный, присоединение G1/4", монтаж в линию, Q=20 л/мин, P=350 бар, усилие пружины 4,5 бар;
VRU0405 - клапан обратный, присоединение G1/4", монтаж в линию, Q=20 л/мин, P=350 бар, усилие пружины 7,5 бар;
VRU0410 - клапан обратный, присоединение G1/4", монтаж в линию, Q=20 л/мин, P=350 бар, усилие пружины 10,0 бар;
VRU0600 - клапан обратный, присоединение G3/8", монтаж в линию, Q=35 л/мин, P=350 бар, усилие пружины 0,5 бар;
VRU0603 - клапан обратный, присоединение G3/8", монтаж в линию, Q=35 л/мин, P=350 бар, усилие пружины 3,0 бар;
VRU0605 - клапан обратный, присоединение G3/8", монтаж в линию, Q=35 л/мин, P=350 бар, усилие пружины 5,0 бар;
VRU0800 - клапан обратный, присоединение G1/2", монтаж в линию, Q=50 л/мин, P=350 бар, усилие пружины 0,5 бар;
VRU0803 - клапан обратный, присоединение G1/2", монтаж в линию, Q=50 л/мин, P=350 бар, усилие пружины 3,0 бар;
VRU0805 - клапан обратный, присоединение G1/2", монтаж в линию, Q=50 л/мин, P=350 бар, усилие пружины 5,0 бар;
VRU1200 - клапан обратный, присоединение G3/4", монтаж в линию, Q=85 л/мин, P=300 бар, усилие пружины 0,5 бар;
VRU1202 - клапан обратный, присоединение G3/4", монтаж в линию, Q=85 л/мин, P=300 бар, усилие пружины 2,0 бар;
VRU1203 - клапан обратный, присоединение G3/4", монтаж в линию, Q=85 л/мин, P=300 бар, усилие пружины 3,0 бар;
VRU1600 - клапан обратный, присоединение G1", монтаж в линию, Q=140 л/мин, P=250 бар, усилие пружины 0,5 бар;
VRU1602 - клапан обратный, присоединение G1", монтаж в линию, Q=140 л/мин, P=250 бар, усилие пружины 2,0 бар;
VRU1610 - клапан обратный, присоединение G1", монтаж в линию, Q=140 л/мин, P=250 бар, усилие пружины 10 бар;
VRU2000 - клапан обратный, присоединение G1 1/4", монтаж в линию, Q=200 л/мин, P=250 бар, усилие пружины 0,5 бар;
VRU2400 - клапан обратный, присоединение G1 1/2", монтаж в линию, Q=310 л/мин, P=210 бар, усилие пружины 0,5 бар.

Уважаемые посетители сайта! Приобрести аналоги обратных клапанов Rexroth можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
