// HD5-ES-1C(0C,3C,4C,1LLb,1N)-024C(115A,230A,12C)/20 гидрораспределители

Гидравлическое оборудование /
Гидрораспределители //

Гидрораспределители HD5-ES-* с электромагнитным управлением, Cetop5 (Ду=10 мм)

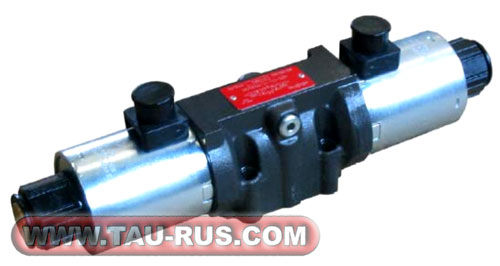

Гидрораспределители HD5-ES-1C-024C(115A,230A,12C)/20, HD5-ES-0C-024C(115A,230A,12C)/20, HD5-ES-3C-024C(115A,230A,12C)/20, HD5-ES-4C-024C(115A,230A,12C)/20, HD5-ES-1LLb-024C(115A,230A,12C)/20Гидрораспределитель HD5-ES-3C-024C/20 — Все гидрораспределители HD5-ES-* соответствуют стандартам ISO и CETOP по размерам стыковой поверхности и высоте При установке на монтажную плату гидрораспределитель HD5-ES-* должен быть закреплен 4-мя болтами (болтами с головкой под торцевой ключ, соответствующим ISO 4762) M6x40 мм (или M6x** в зависимости от количества модулей) класса 12,9 (ISO 898), момент затяжки 12 Нм.
— Чтобы предотвратить утечку между гидрораспределителем и монтажной плитой, устанавливаются 4 уплотнения типа Quad ring 12,42 x 1,68 x 1,68 мм.
— Гидрораспределители с электромагнитным управлением могут поставляться без электрической катушки, как HD5-ES-****-0000.
— Подключение к источнику электропитания - с помощью стандартного 3-х контактного коннектора, соответствующего ISO 4400 (DIN 43650).
— Уплотнения и материалы, используемые при изготовлении стандартных гидрораспределителей HD5-ES-* полностью совместимы с гидравлическими жидкостями на основе минеральных масел с противопенными и противоокислительными присадками.
Гидрораспределители HD5-ES-1N(2N)-* с электрическим управлением с фиксацией золотника обычно 2-х позиционные, с 2мя электромагнитами, без пружины; фиксация золотника в конце хода осуществляется с помощью механического устройства.

Идентификационный код и параметры гидрораспределителей HD5-ES-*

Структура условного обозначения

HD5 - ES - 4   C - 024C / 20   *   *

Опции
Опции
20 = серия
Напряжение питания:
0000 = без катушки
012C = постоянный ток 12 В
024C = постоянный ток 24 В
115A = катушка(и) на 110/50 – 115/60 В переменного тока
230A = катушка(и) на 220/50 – 230/60 В переменного тока
С = способ центрирования золотника (см. гидросхемы ниже)
4 = тип золотника (см. гидросхемы ниже)
ES = электромагнитное управление
HD5 = четырёхлинейный гидрораспределитель CETOP5, NG10, Ду=10 мм

Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T



бар
Пост. ток Перем. ток
320
250
320
250
Максимальный расход л/мин 120 120
Диапазон температур рабочей жидкости ºС -30 ... +80
Допустимое напряжение - ± 10
Диапазон вязкостей жидкости сСт 10 ... 60
Масса с одним электромагнитом кг 3,9
Масса с двумя электромагнитами кг 5,4

Гидравлические схемы (гидросхемы) клапанов HD5-ES-*

Гидравлические схемы (гидросхемы) клапанов HD5-ES-*

Размеры гидрораспределителей HD5-ES-*

Размеры гидрораспределителей HD5-ES-*

Предпочтительные типы гидрораспределителей HD5-ES-* для подбора аналогов

Наименование Вид Исполнение Номинальное напряжение /
род тока
Гидрораспределитель HD5-ES-1C-012C/20 4/3 пружинный возврат в позицию 0 12 В DC
Гидрораспределитель HD5-ES-1C-024C/20 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель HD5-ES-1C-115A/20 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель HD5-ES-1C-230A/20 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель HD5-ES-4C-012C/20 4/3 пружинный возврат в позицию 0 12 В DC
Гидрораспределитель HD5-ES-4C-024C/20 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель HD5-ES-4C-115A/20 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель HD5-ES-4C-230A/20 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель HD5-ES-0C-012C/20 4/3 пружинный возврат в позицию 0 12 В DC
Гидрораспределитель HD5-ES-0C-024C/20 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель HD5-ES-0C-115A/20 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель HD5-ES-0C-230A/20 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель HD5-ES-3C-012C/20 4/3 пружинный возврат в позицию 0 12 В DC
Гидрораспределитель HD5-ES-3C-024C/20 4/3 пружинный возврат в позицию 0 24 В DC
Гидрораспределитель HD5-ES-3C-115A/20 4/3 пружинный возврат в позицию 0 110 В AC
Гидрораспределитель HD5-ES-3C-230A/20 4/3 пружинный возврат в позицию 0 220 В AC
Гидрораспределитель HD5-ES-1LL-012C/20 4/2 пружинный возврат 12 В DC
Гидрораспределитель HD5-ES-1LL-024C/20 4/2 пружинный возврат 24 В DC
Гидрораспределитель HD5-ES-1LL-115A/20 4/2 пружинный возврат 110 В AC
Гидрораспределитель HD5-ES-1LL-230A/20 4/2 пружинный возврат 220 В AC
Гидрораспределитель HD5-ES-1LLb-012C/20 4/2 пружинный возврат 12 В DC
Гидрораспределитель HD5-ES-1LLb-024C/20 4/2 пружинный возврат 24 В DC
Гидрораспределитель HD5-ES-1LLb-115A/20 4/2 пружинный возврат 110 В AC
Гидрораспределитель HD5-ES-1LLb-230A/20 4/2 пружинный возврат 220 В AC

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей HD5-ES-* из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
