// E119C(D,B)V(W)12(52)(/1) клапаны арматурные

Пневматическое оборудование /
Арматурные клапаны //

Арматурные клапаны E119...
Тип 119: 2/2 нормально закрытый клапан с сервоуправляемым поршнем

  • Электромагнитные клапаны E119... (нормально-закрытые, НЗ) с сервоуправляемым поршнем предназначены для контроля потока рабочего тела (жидкости или газа), находящегося под давлением. Их действие основано на открытии или закрытии проходного отверстия в клапанной паре при помощи прямого действия на плунжер магнитного поля от электромагнитной катушки.
  • Следует обратить внимание, что для исполнения 1 (например клапан E119DV12/1) возможная утечка через клапанную пару не более 0,2 нл/час.
  • Электромагнитные клапаны E119..., представленные в данном разделе, могут быть использованы с широким рядом жидкостей и газов в любых отраслях промышленности.
  • Максимальная вязкость потока жидкости 25 сСт (25 мм/с²)
  • Температура окружающей среды -10...+55 °С (класс катушки F), -10...+85°С (класс катушки H).
  • Продолжительность включения катушки 100%.
  • Степень защиты электроразъема катушки IP65.
  • Положение при монтаже желательно катушкой вверх.
  • Применяемые материалы: корпус клапана латунь (прочность корпуса 40 бар / 4 МПа, для исполнения 1 прочность корпуса 60 бар), арматурная трубка нержавеющая сталь, плунжер и сердечник нержавеющая сталь, пружина нержавеющая сталь, уплотнения FPM (вайтон), PTFE (фторопласт).
  • Возможные опции - клапан может поставляться без катушки.

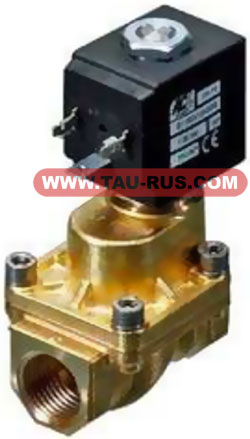

Клапаны арматурные E119BV52, E119CV12/1, E119DV12/1, E119CW12/1, E119DW12/1

Таблица технических характеристик

Код для заказа Присоединение, BSP Расход, м³/час Перепад давлений, бар Тип катушки
Клапан E119BV52 1/4" 0,47 перем./пост. ток: 1,5-50 / 1,5-50 тип 2
Клапан E119CV12 3/8" 2,0 перем./пост. ток: 1-30 / 1-30 тип 2
Клапан E119CV12/1 3/8" 2,0 перем./пост. ток: 1-50 / 1-50 тип 5
Клапан E119DV12 1/2" 2,2 перем./пост. ток: 1-30 / 1-30 тип 2
Клапан E119DV12/1 1/2" 2,2 перем./пост. ток: 1-50 / 1-50 тип 5
Исполнения для горячего пара (уплотнения PTFE - фторопласт):
Клапан E119CW12/1 3/8" 2,0 перем./пост. ток: 2-9 / 2-9 тип 2 H
Клапан E119DW12/1 1/2" 2,2 перем./пост. ток: 2,5-9 / 2,5-9 тип 2 H

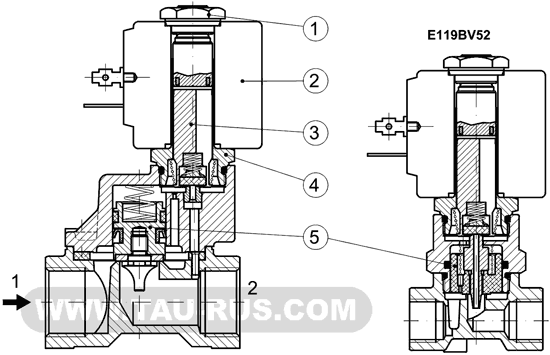

Устройство арматурных клапанов E119... и схема работы

Устройство арматурных клапанов E119BV52, E119CV12/1, E119DV12/1, E119CW12/1, E119DW12/1
Устройство арматурных клапанов E119...

Пневмосхема и принцип работы

Пневмосхема и принцип работы арматурных клапанов E119BV52, E119CV12/1, E119DV12/1, E119CW12/1, E119DW12/1

Пояснения к рисунку выше:
1. Гайка. 2. Катушка. 3. Плунжер в сборе. 4. Арматурная трубка. 5. Поршень в сборе.
