Станции смазочные типа CMV-15N CE (CS) для жидкой смазки

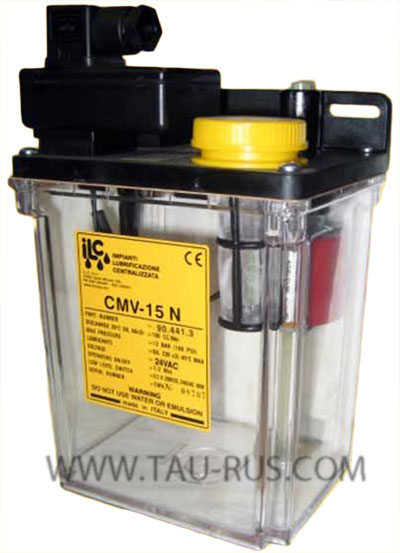

Станции смазочные CMV-15N CE без таймера и CMV-15N SC с таймером для жидкой смазкиСтанция смазочная CMV-15 N (90.441.3)      Станции смазки модели CMV-15N-CE без таймера и CMV-15N-SC с таймером используются для централизованной подачи жидкой смазки в однолинейных дроссельных системах, в которых применяют дроссельные питатели модели DPT. Насосная группа состоит из магнита переменного тока, якоря, соединённого с поршнем насоса. Колебания якоря происходят с частотой питающей сети и вызывают перемещение поршня насоса. Подача составляет 100 см³/мин.
     В стандартной комплектации станция смазки CMV-15N-CE оборудована реле нижнего уровня, заливной горловиной, сетчатым фильтром, всасывающим фильтром и полупрозрачным пластиковым объёмом 1,2 л или 3,6 л. Электрическое присоединение выполнено в виде двух трёхконтактных разъёмов с защитой по IР-65 (один - для питания станции, другой - для реле нижнего уровня смазки).



Технические характеристики CMV-15 N (C.E., S.C.)

Напряжение питающей сети 24 В; 115 В; 230 В переменного тока 50/60 Гц
Подача 100 см³
Рабочее давление 13 бар (1,3 МПа)
Объём бака 1,2 л или 3,6 л
Тип смазки Масло с вязкостью 50-220 сСт при 40°С
Тонкость фильтрации на всасывании 60 мкм
Параметры реле нижнего уровня 1 А; 240 В перем, ток; 200 В пост, ток; 40 Вт
Время паузы от 2,5 до 180 минут
Время работы от 2,5 до 40 секунд
Диапазон температур От -10 °С до + 60°С
Присоединение на выходе станции G 1/8"

     Управление станцией типа CMV-15N осуществляется от легко устанавливаемого настраиваемого электронного таймера или какого-либо другого блока управления машины, на которую эта станция установлена. Имейте ввиду, что время работы станции не должно превышать 40 секунд, в противном случае произойдёт перегрев обмоток электромагнита. Настраиваемый электронный таймер поставляется отдельно (см. ниже). Таймер позволяет регулировать время паузы (от 2,5 минут до 180 минут) и время работы станции (от 2,5 секунд до 40 секунд). В зависимости от положения тумблеров на таймере, цикл может начинаться либо со смазки, либо с паузы. С помощью кнопки можно запустить цикл дополнительной смазки.

     Важно!
     Нельзя использовать в качестве рабочей жидкости воду или эмульсию. Минимальное время паузы должно быть по крайней мере в два раза больше рабочего времени.

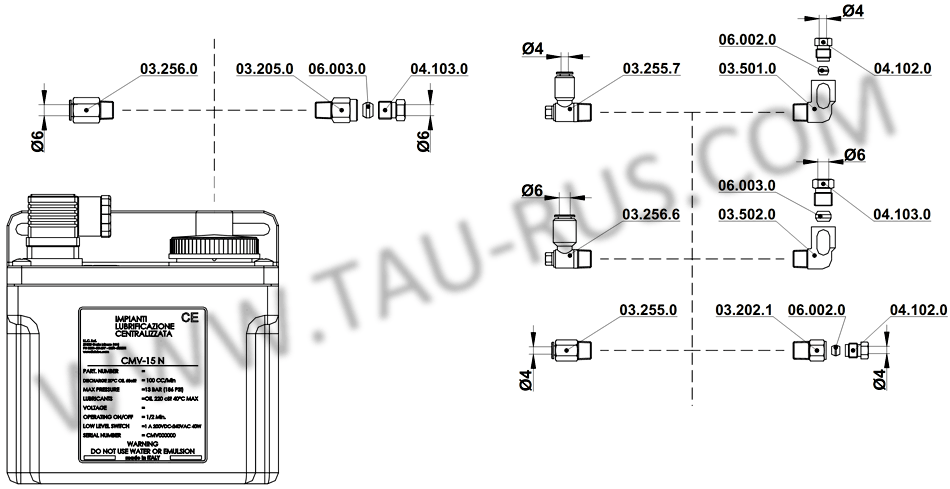

Фитинги для подключения CMV-15N CE (CS) в систему

Фитинги для подключения CMV-15N CE (CS) в систему

Использование таймера для подключения CMV-15N CE (CS) в систему

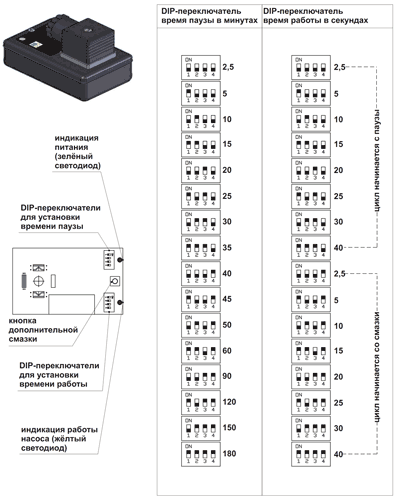

Настраиваемый электронный таймер 49.040.0

Настраиваемый электронный таймер 49.040.0 cтанции смазочной CMV-15 N
Настраиваемый электронный таймер станции CMV-15 N
код заказа таймера: 49.040.0

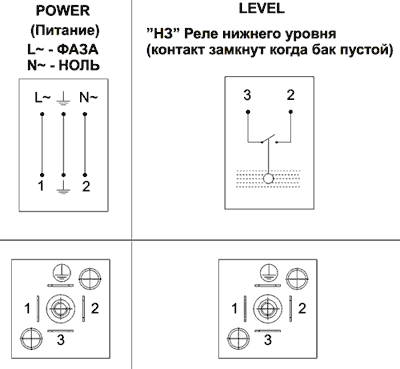

Подключение без электронного таймера

Подключение без электронного таймера cтанции смазочной CMV-15 N

Габаритные и присоединительные размеры станций CMV-15 N (в мм, см. таблицу)

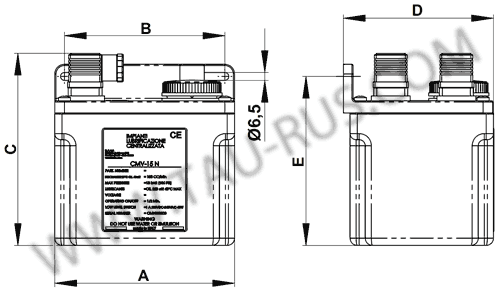

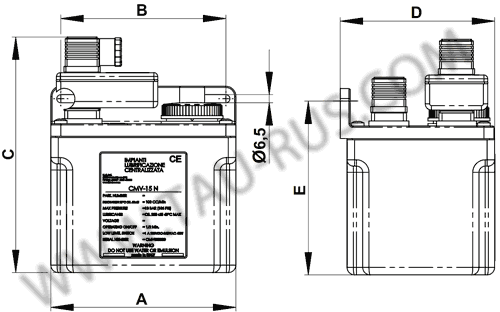

Размеры станции CMV-15N с таймером Размеры станции CMV-15N с таймером Размеры станции CMV-15N без таймера Размеры станции CMV-15N без таймера
Тип станции A B C D E
Станция CMV-15N 1,2 л + таймер 148 132 188 123,5 139
Станция CMV-15N 3,6 л + таймер 230 132 238 131,5 189,5
Станция CMV-15N 1,2 л 148 132 188 123,5 139
Станция CMV-15N 1,2 л 230 132 208,5 131,5 189,5

Перечень станций CMV-15 N SE (SC) поставляемых нашей компанией:

Наименование (код станции) Напряжение (перемен.), В Объём бака, л Наличие таймера
Станция смазки CMV-15N CE (90.431.0) 24 1,2 без таймера
Станция смазки CMV-15N CE (90.431.1) 110 1,2 без таймера
Станция смазки CMV-15N CE (90.431.2) 230 1,2 без таймера
Станция смазки CMV-15N SC (90.432.0) 24 1,2 с таймером
Станция смазки CMV-15N SC (90.432.1) 110 1,2 с таймером
Станция смазки CMV-15N SC (90.432.2) 230 1,2 с таймером
Станция смазки CMV-15N CE (90.440.3)*** 24 2,2 без таймера
Станция смазки CMV-15N CE (90.440.4)*** 110 2,2 без таймера
Станция смазки CMV-15N CE (90.440.5)*** 230 2,2 без таймера
Станция смазки CMV-15N SC (90.441.3)*** 24 2,2 с таймером
Станция смазки CMV-15N SC (90.441.4)*** 110 2,2 с таймером
Станция смазки CMV-15N SC (90.441.5)*** 230 2,2 с таймером
Станция смазки CMV-15N CE (90.454.1) 24 3,6 без таймера
Станция смазки CMV-15N CE (90.454.2) 110 3,6 без таймера
Станция смазки CMV-15N CE (90.454.3) 230 3,6 без таймера
Станция смазки CMV-15N SC (90.454.4) 24 3,6 с таймером
Станция смазки CMV-15N SC (90.454.5) 110 3,6 с таймером
Станция смазки CMV-15N SC (90.454.6) 230 3,6 с таймером

***ВНИМАНИЕ: станции CMV с баком на 2,2 литра в настоящее время поставляются только по спецзаказу!!!

     Пример условного обозначения при заказе станции смазки дроссельного типа с объёмом бака 1,2 л, с подачей 100 см³/мин, с рабочим давлением 13 бар (1,3 МПа) с управляющим напряжением 230 вольт переменного тока, без таймера:
     Станция смазки CMV-15N-CE 90.431.2
