// Реле давления РД-23

Пневматика /
Контрольно-регулирующая пневмоаппаратура //

Реле давления РД-23

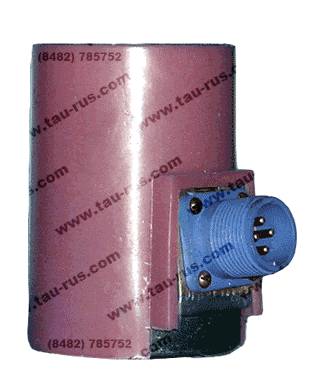

Реле давления РД-23 Реле давления РД-23 УХЛ4      Реле давления РД-23 осуществляет контроль давления среды в пневматических, гидравлических и смазочных системах различного назначения.
     Реле работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80, или минеральном масле с кинетической вязкостью от 4 до 400 мм²/с (сСт) с номинальной тонкостью фильтрации не грубее 40 мкм (13 класс чистоты по ГОСТ17216-71) при температуре масла от 10 до 55°С.
     Реле РД-23 может быть установлено в любом пространственном положении.
     Конструкция реле обеспечивает резьбовой и стыковой монтаж.
     Подключение реле к пневматической системе осуществляется при помощи резьбового отверстия К1/8". При стыковом способе монтажа в расточку основания реле (диаметр 20 мм) должно быть установлено уплотнительное кольцо. Реле крепится на монтажной плите двумя винтами М8.
     Присоединение реле давления РД23 к электрической системе осуществляется электрическим разъемом.
     Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта. Величина настраиваемого давления контролируется манометром. По окончании настройки необходимо затянуть контргайку, после чего еще раз убедиться в правильности настройки.
     Климатическое исполнение реле УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ15150-69.

Технические параметры реле давления РД-23, реле РД, реле РД23

Параметр Значение
Номинальное давление, МРа 1,0
Присоединение пневмолиний, дюйм Стыковое или К1/8
Диапазон контролируемых давлений, МРа 0,1 – 1,0
Зона нечувствительности, МРа, не более 0,03 – 0,06
Напряжение переменного тока частотой 60 и 50 Гц, V До 380
Напряжение постоянного тока До 220
Номинальный ток, А 2,5
Масса, кг, не более 0,5

Описание работы и устройство

Устройство реле давления РД23, РД-23Устройство реле давления РД23
  1. Основание;
  2. Жесткий центр;
  3. Основание;
  4. Рычаг;
  5. Микропереключатель;
  6. Кронштейн;
  7. Контргайка;
  8. Руглировочный винт;
  9. Пружина
  10. Кронштейн;
  11. Мембрана;
  12. Кожух.

      К основанию 1 крепятся кронштейны 6 и 10. На кронштейне 10 с помощью оси 3 закреплен рычаг 4, который одним концом воздействует на кнопку микровыключателя 5 (реле укомплектовано микровыключателем МП 2102Л ТУ 16-526.322-78, группа коммутационной износостойкости - А), а другим концом - на пружину 9, усилие которой настраивается регулировочным винтом 8.
      Положение регулировочного винта фиксируется контргайкой 7. Внутри расточки основания размещена мембрана 11 и жесткий центр 2, воздействующий своим выступом на рычаг.

      Принцип работы реле давления основан на сравнении сил, возникающих от давления сжатого воздуха, передаваемых мембраной, и сил упругой деформации пружины. Давление сжатого воздуха, подводимое к отверстию "а", воздействует через мембрану и жесткий центр на рычаг, который может поворачиваться вокруг оси 3.
      Если момент от силы давления, действующей на жесткий центр, превысит момент, развиваемый пружиной, то рычаг поворачивается, отпуская тем самым кнопку микровыключателя (в исходном положении кнопки микровыключателя нажата), а пружина микровыключателя вызывает переключение его контактов.
      При понижении контролируемого давления пружина возвращает рычаг в исходное положение. Рычаг, нажимая на кнопку микровыключателя, вызывает обратное переключение его контактов реле РД-23.

    Пример обозначения при заказе

Реле давления РД-23 УХЛ4 ТУ2.053.574-8469.001-88
Реле давления РД23 УХЛ4 ТУ2.053.574-8469.001-88
