Дроссель DV, DRV (вентиль, гидродроссель с обратным клапаном)
 Дроссель DRV-12 |
Описание дросселей DV и DRVДроссель типа DV предназначен для точной регулировки расхода масла или для перекрытия потока. Дроссель-клапан (гидродроссель с обратным клапаном) типа DRV служит для точной регулировки расхода гидравлической жидкости в одном направлении и свободного пропускания в другом направлении. - монтаж на трубопроводе, монтаж на панели; Диаметр условного прохода: от 6 до 40 |
Конструкция, функционирование, условное изображение
 Конструкция дросселей (вентилей) DV и DRV |
Основными деталями конструкции являются корпус (1), регулирующая рукоятка (2) и шток (5). При повороте регулирующей рукоятки (2) влево шток (5) с дроссельной иглой (7) увеличивает проходное сечение (6) до максимума. При повороте регулирующей рукоятки (2) вправо шток (5) с дроссельной иглой (7) уменьшает проходное сечение (6) до полного перекрытия потока. Цветная шкала (8), связанная со штоком, позволяет повторять установку.Площадь цветного треугольника (9) показывает степень открытия проходного сечения (чем больше площадь треугольника, тем больше открытие). Положение рукоятки фиксируется винтом. |
Структура условного обозначения гидровентилей DV, DRV
| DRV | - | 10 | - | S | - | 1 | - | 10 | - | M | - | K1 | - | * | ||
|
Дополнительные данные в тексте
|
||||||||||||||||
 |
||||||||||||||||
|
без обозначения = Трубная резьба по ISO 228/1 |
||||||||||||||||
|
||||||||||||||||
|
M = Уплотнения NBR для минеральных масел (HL, HLP) по DIN 51 524 |
||||||||||||||||
|
||||||||||||||||
|
Серия от 10 до 19 (взаимозаменимы по размерам)
|
||||||||||||||||
|
||||||||||||||||
|
1 = стальной (по умолчанию)
2 = латунный 3 = из нержавеющей стали |
||||||||||||||||
|
||||||||||||||||
|
- = для монтажа на трубопроводе
S = для монтажа на панели |
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
DV = дроссель
DRV = дроссель-клапан |
||||||||||||||||
Технические характеристики
| ПАРАМЕТР | Наименование дросселя (вентиля, дросселя с обратным клапаном) | |||||||||
| DV-06 DRV-06 |
DV-08 DRV-08 |
DV-10 DRV-10 |
DV-12 DRV-12 |
DV-16 DRV-16 |
DV-20 DRV-20 |
DV-25 DRV-25 |
DV-30 DRV-30 |
DV-40 DRV-40 |
||
| Рабочее положение | Любое | |||||||||
| Масса, кг | DV | 0,28 | 0,46 | 0,45 | 0,8 | 1,07 | 2,0 | 3,5 | 3,5 | 5,5 |
| DRV | 0,28 | 0,46 | 0,45 | 0,8 | 1,07 | 2,0 | 3,5 | 4,6 | 7,7 | |
| Максимальное рабочее давление | сталь | 350 бар (35 МПа) | ||||||||
| латунь | 150 бар (15 МПа) | |||||||||
| нерж. сталь | 350 бар (35 МПа) | |||||||||
| Давление открытия обратного клапана, бар | 0,5 (другие значения - по заказу) | |||||||||
| Максимальные расход, л/мин | 15 | 25 | 30 | 50 | 120 | 200 | 300 | - | - | |
| Рабочая жидкость | минеральное масло (HL, HLP) по DIN 51 524 эфир фосфорной кислоты (HFD-R) |
|||||||||
| Диапазон температур рабочей жидкости | от -20 до +80 °C | |||||||||
| Диапазон вязкости | от 2,8 до 500 сСт (мм²/с) | |||||||||
| Чистота рабочей жидкости | Допустимая загрязненность рабочей жидкости класс 9 по NAS 1638. Мы рекомендуем фильтр с минимальным параметром фильтрации β ≥ 75 | |||||||||

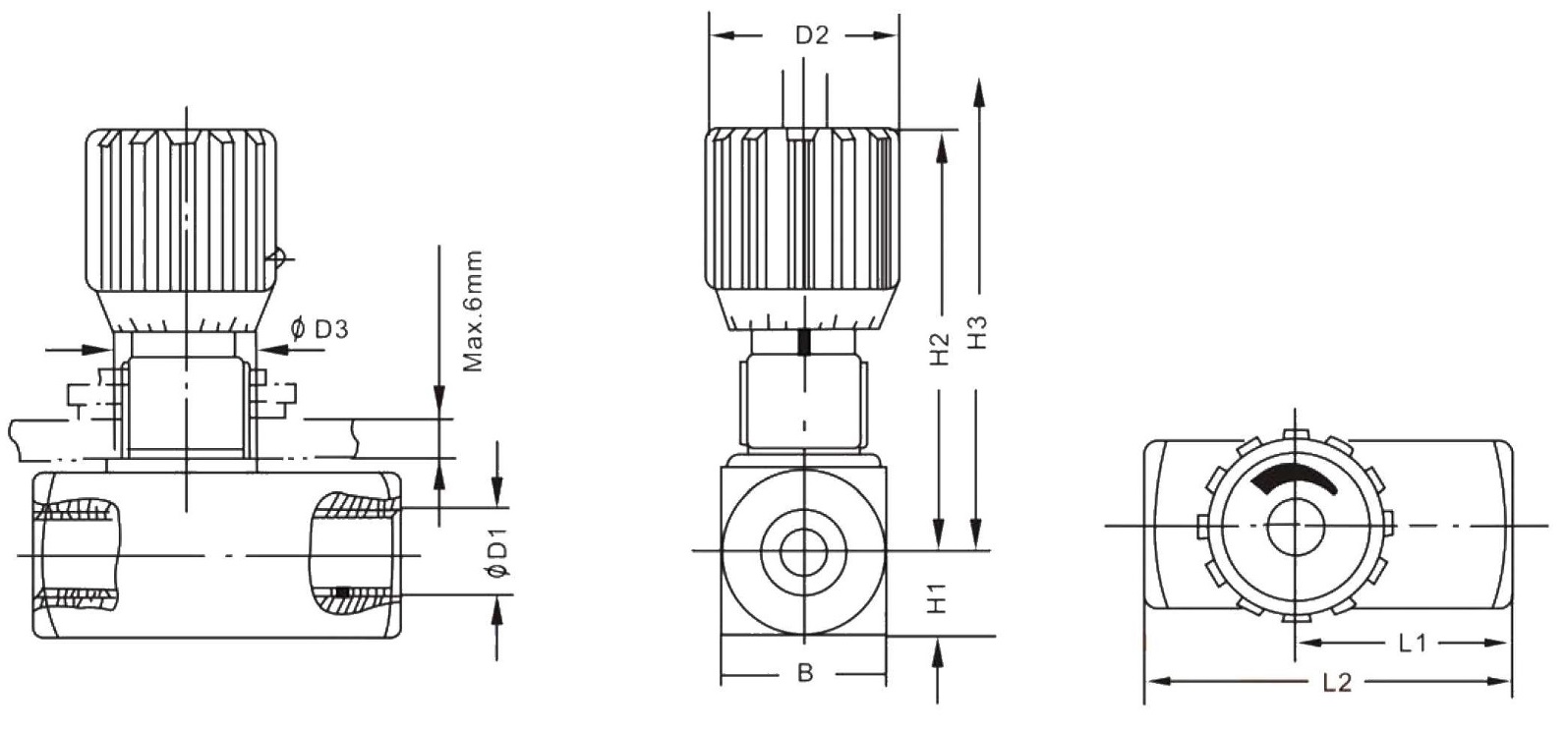

Размеры дросселей тип DV/DRV
|
Размер | ⌊ B | Ø D1 | Ø D1 | D3 | D4 | H1 | H2 | H3 | L1 | L2 | |||||
| трубн. | конич. | DV | DRV | DV | DRV | DV | DRV | DV | DRV | |||||||
| DV / DRV-06 | 16 | 13 | 24 | 1/8" BSP | 1/8" NPT | Pg 7 | 8 | 50 | 55 | 19 | 26 | 38 | 45 | |||
| DV / DRV-08 | 25 | 19 | 29 | 1/4" BSP | 1/4" NPT | Pg 11 | 12.5 | 65 | 72 | 24 | 33.5 | 48 | 55 | |||
| DV / DRV-10 | 30 | 19 | 29 | 3/8" BSP | 3/8" NPT | Pg 11 | 15 | 67 | 74 | 29 | 41 | 58 | 65 | |||
| DV / DRV-12 | 35 | 23 | 38 | 1/2" BSP | 1/2" NPT | Pg 16 | 17.5 | 82 | 92 | 34 | 44 | 68 | 73 | |||
| DV / DRV-16 | 45 | 23 | 38 | 3/4" BSP | 3/4" NPT | Pg 16 | 22.5 | 96 | 106 | 39 | 57 | 78 | 88 | |||
| DV / DRV-20 | 50 | 38 | 49 | 1" BSP | 1" NPT | Pg 29 | 25 | 128 | 145 | 54 | 77 | 108 | 107 | |||
| DV / DRV-25 | 60 | 38 | 49 | 1/4" BSP | 1/4" NPT | Pg 29 | 30 | 133 | 150 | 54 | 93 | 108 | 143 | |||
| DV / DRV-30 | 70 | 38 | 49 | 1/2" BSP | 1/2" NPT | Pg 29 | 35 | 138 | 142 | 155 | 159 | 54 | 108 | 108 | 143 | |
| DV / DRV-40 | 90 | 38 | 49 | 2" BSP | 2" NPT | Pg 29 | 45 | 148 | 165 | 65 | 130 | 180 | 165 | |||
