// Пневмоклапан обратный П-О

Пневматика /
Контрольно-регулирующая пневмоаппаратура //

Пневмоклапан обратный П-О-10-2(1), ПО-16-2(1), ПО-20-2(1), ПО-04-2(1), ПО-06-2(1)

Пневмоклапан обратный П-О-06-2, П-О-10-2, П-О-16-2, П-О-20-2 и П-О-25-2      Пневмоклапаны обратные П-О-06-2, П-О-10-2, П-О-16-2, П-О-20-2 и П-О-25-2 с условным проходом 6 мм, 10 мм, 16 мм, 20 мм и 25 мм предназначены для пропускания потока сжатого воздуха в одном направлении и перекрытии в другом направлении.
     Пневмоклапаны эксплуатируются в помещениях с искусственно регулируемыми климатическими условиями.
     Пневмоклапаны обратные П-О работают на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
     Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
     Положение при монтаже - любое.

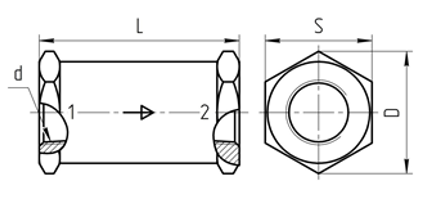

     Стрелка на корпусе указывает направление свободного прохода воздуха.

Технические параметры пневмоклапана
(клапана обратного) П-О-06-2, П-О-10-2, П-О-16-2, П-О-20-2 и П-О-25-2

Параметр Нормы для типоразмеров
П-О 06-2 П-О 10-2 П-О 16-2 П-О 20-2 П-О 25-2
Условный проход, мм 6 10 16 20 25
Давление, МПа (кгс/см2):
- номинальное
- минимальное

1,0(10)
0,1(1,0)
Давление открывания клапана, МПа (кгс/см2) 0,03 (0,3)
Пропускная способность Kv, м3/ч, не менее 0.8 1.6 4 7.5 10
Присоединительная резьба К1/4" К3/8" К 1/2" К 3/4" К1"
Масса, кг 0.07 0.11 0.145 0.23 0.32

*Kv определяется по ГОСТ14691-69

     При заказе пневмоклапанов обратных ПО используются следующие обозначения:

Пневмоклапан (клапан) обратный ПО-4-1, ПО-4-2, ПО-6-1, ПО-6-2, ПО-10-1, ПО-10-2, ПО-16-1, ПО-16-2, ПО-20-1, ПО-20-2.
