Смазочное оборудование ILC /
Трубки ILC для смазочных систем //

Гибкая медная трубка 4х3, 6х4, 8х6, 10х8, 12х10

Трубка медная гибкаяТрубка медная 4х3, 6х4, 8х6, 10х8, 12х10      Гибкие трубки из меди используются в смазочных системах станков и автоматических линий, где рабочее давление составляет от 70 до 200 бар (подробнее в таблице ниже).
     Следует отметить, что медные трубки применяются, например, в смазочных системах оснащённых смазочными станциями ИСЭ-2,5/0,5, ИСЭ-10/0,5.

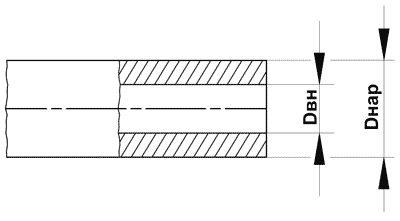

Чертёж трубки медной

Чертёж, размеры Трубка медная гибкая

Основные параметры медной трубки

Наименование
(код относится к 1 кг трубки)
Dнар./Dвн., мм Масса, кг/м Макс. рабочее давление, бар Упаковка
Трубка медная 4x3 (30.200.1) 4x3 0,049 130 Бухты
Трубка медная 6x4 (30.210.1) 6x4 0,140 200
Трубка медная 8x6 (30.230.0) 8x6 0,196 130
Трубка медная 10x8 (30.240.0) 10x8 0,252 100
Трубка медная 12x10 (30.250.0) 12x10 0,308 70

     Пример условного обозначения гибкой медной трубки наружным диаметром 6 мм и внутренним 4 мм, с рабочим давлением 200 бар:
     Трубка медная 6x4 (30.210.1)
     то же, но с наружным диаметром 10 мм, внутренним 8 мм, с рабочим давлением 100 бар:
     Трубка медная 10x8 (30.240.0)

     Полный список гибких медных трубок, поставляемых нашей компанией:
     Трубка медная 4х3; 6х4; 8х6; 10х8; 12х10.
