// 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-* фильтры напорные

Фильтрующее оборудование /
Фильтры для гидравлических систем //

Фильтры напорные 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*

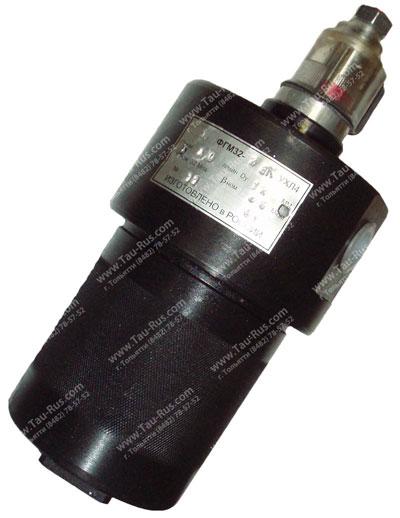

Фильтры напорные 1ФГМ32-25К(10К), 2ФГМ32-25К(10К), 3ФГМ32-25К(10К), 4ФГМ32-25К(10К)Фильтр 1ФГМ32-25К — Фильтры 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-* напорные (гидравлические) с индикатором загрязнённости (замена устаревшего исполнения фильтров ФГИ, Ф7) на номинальное давление 32 МПа предназначены для очистки от механических примесей минеральных масел.
— Фильтры ФГМ32 применяются в металлорежущих, деревообрабатывающих и других станках, а также в кузнечно-прессовом и литейном оборудовании. Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температуре до 80 °C.
— Фильтры напорные 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-* изготавливаются на номинальное давление 32 МПа (ФГМ32 - четыре габарита). По тонкости фильтрации изготавливаются следующие вариации: 5, 10, 25 и 40 мкм.
     В качестве фильтроэлементов в фильтрах 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-* используются фильтроэлементы ФД, РЕГОТМАС.

Обозначения фильтров 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*

1ФГМ   32 - 25   К   УХЛ4

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Тип резьбы на входном и выходном отверстиях фильтра:
К = коническая
М = метрическая
Номинальная тонкость фильтрации:
05 = 5 мкм
10 = 10 мкм
25 = 25 мкм
40 = 40 мкм
32 = номинальное давление 32 МПа
Исполнение фильтра по габариту:
1ФГМ = Ду 12 мм
2ФГМ = Ду 20 мм
3ФГМ = Ду 32 мм
4ФГМ = Ду 40 мм

Основные параметры фильтров напорных 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*

Марка фильтра Условный проход / Резьба Номинальное давление Номинальный расход Вес Габаритные размеры
мм / K (M) МПа л/мин кг мм
Фильтр 1ФГМ32-05К(05М) Ду=12 / К1/2"(М22х1,5) 32 15,5 5,6 268x106
Фильтр 1ФГМ32-10К(10М) Ду=12 / К1/2"(М22х1,5) 32 40 5,6 268x106
Фильтр 1ФГМ32-25К(25М) Ду=12 / К1/2"(М22х1,5) 32 40 5,6 268x106
Фильтр 1ФГМ32-40К(40М) Ду=12 / К1/2"(М22х1,5) 32 50 5,6 268x106
Фильтр 2ФГМ32-05К(05М) Ду=20 / К3/4"(М27х1,5) 32 25 7,0 368x106
Фильтр 2ФГМ32-10К(10М) Ду=20 / К3/4"(М27х1,5) 32 80 7,0 368x106
Фильтр 2ФГМ32-25К(25М) Ду=20 / К3/4"(М27х1,5) 32 80 7,0 368x106
Фильтр 2ФГМ32-40К(40М) Ду=20 / К3/4"(М27х1,5) 32 100 7,0 368x106
Фильтр 3ФГМ32-05К(05М) Ду=32 / К1 1/4"(М42х2) 32 63 14,7 413x150
Фильтр 3ФГМ32-10К(10М) Ду=32 / К1 1/4"(М42х2) 32 200 14,7 413x150
Фильтр 3ФГМ32-25К(25М) Ду=32 / К1 1/4"(М42х2) 32 200 14,7 413x150
Фильтр 3ФГМ32-40К(40М) Ду=32 / К1 1/4"(М42х2) 32 200 14,7 413x150
Фильтр 4ФГМ32-05К(05М) Ду=40 / К1 1/2"(М48х2) 32 100 19,5 413x150
Фильтр 4ФГМ32-10К(10М) Ду=40 / К1 1/2"(М48х2) 32 320 19,5 413x150
Фильтр 4ФГМ32-25К(25М) Ду=40 / К1 1/2"(М48х2) 32 320 19,5 413x150
Фильтр 4ФГМ32-40К(40М) Ду=40 / К1 1/2"(М48х2) 32 400 19,5 413x150

Рекомендации по эксплуатации фильтров 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*

— Фильтры ФГМ устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
— Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
— При запуске системы с холодным маслом, вязкость которого выше 30мм²/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное положение, необходимо кратковременно выключить систему.
Условие, хранения-2 (С) по ГОСТ 15150.

Устройство фильтров 1ФГМ32-*, 2ФГМ32-*, 3ФГМ32-*, 4ФГМ32-*

— Фильтр напорный с индикатором загрязненности типа ФГМ состоит из головки с входным и выходным отверстиями, стакана, соединенного герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
— Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через отверстие седла и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлемента по мере его загрязнения начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
— Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.

1ФГМ32-25К(М), 1ФГМ32-40К(М), 1ФГМ32-10К(М), 1ФГМ32-05К(М) фильтры гидравлические

Фильтры гидравлические 1ФГМ32-25К(М), 1ФГМ32-40К(М), 1ФГМ32-10К(М), 1ФГМ32-05К(М)

   Основные параметры 1ФГМ32-...К(М):

- Фильтр 1ФГМ32-05К, присоединтельная резьба K1/2", расход 15,5 л/мин, фильтроэлемент Р-600-1-06(19);
- Фильтр 1ФГМ32-05М, присоединтельная резьба М22х1,5;, расход 15,5 л/мин, фильтроэлемент Р-600-1-06(19);
- Фильтр 1ФГМ32-10К, присоединтельная резьба K1/2", расход 40 л/мин, фильтроэлемент Р-600-1-06(19);
- Фильтр 1ФГМ32-10М, присоединтельная резьба М22х1,5, расход 40 л/мин, фильтроэлемент Р-600-1-06(19);
- Фильтр 1ФГМ32-25К, присоединтельная резьба K1/2", расход 40 л/мин, фильтроэлемент Р-600-1-06(19);
- Фильтр 1ФГМ32-25М, присоединтельная резьба М22х1,5, расход 40 л/мин, фильтроэлемент Р-600-1-06(19);
- Фильтр 1ФГМ32-40К, присоединтельная резьба K1/2", расход 50 л/мин, фильтроэлемент Р-600-1-06(19);
- Фильтр 1ФГМ32-40М, присоединтельная резьба М22х1,5, расход 50 л/мин, фильтроэлемент Р-600-1-06(19);

2ФГМ32-25К(М), 2ФГМ32-40К(М), 2ФГМ32-10К(М), 2ФГМ32-05К(М) фильтры гидравлические

Фильтры гидравлические 2ФГМ32-25К(М), 2ФГМ32-40К(М), 2ФГМ32-10К(М), 2ФГМ32-05К(М)

   Основные параметры 2ФГМ32-...К(М):

- Фильтр 2ФГМ32-05К, присоединтельная резьба K3/4", расход 25 л/мин, фильтроэлемент Р-605Г-1-06;
- Фильтр 2ФГМ32-05М, присоединтельная резьба М27х1,5;, расход 25 л/мин, фильтроэлемент Р-605Г-1-06;
- Фильтр 2ФГМ32-10К, присоединтельная резьба K3/4", расход 80 л/мин, фильтроэлемент Р-605Г-1-06;
- Фильтр 2ФГМ32-10М, присоединтельная резьба М27х1,5, расход 80 л/мин, фильтроэлемент Р-605Г-1-06;
- Фильтр 2ФГМ32-25К, присоединтельная резьба K3/4", расход 80 л/мин, фильтроэлемент Р-605Г-1-06;
- Фильтр 2ФГМ32-25М, присоединтельная резьба М27х1,5, расход 80 л/мин, фильтроэлемент Р-605Г-1-06;
- Фильтр 2ФГМ32-40К, присоединтельная резьба K3/4", расход 100 л/мин, фильтроэлемент Р-605Г-1-06;
- Фильтр 2ФГМ32-40М, присоединтельная резьба М27х1,5, расход 100 л/мин, фильтроэлемент Р-605Г-1-06;

3ФГМ32-25К(М), 3ФГМ32-40К(М), 3ФГМ32-10К(М), 3ФГМ32-05К(М) фильтры гидравлические

Фильтры гидравлические 3ФГМ32-25К(М), 3ФГМ32-40К(М), 3ФГМ32-10К(М), 3ФГМ32-05К(М)

   Основные параметры 3ФГМ32-...К(М):

- Фильтр 3ФГМ32-05К, присоединтельная резьба K1 1/4", расход 63 л/мин, фильтроэлемент Р-630-1-06(19);
- Фильтр 3ФГМ32-05М, присоединтельная резьба М42х2;, расход 63 л/мин, фильтроэлемент Р-630-1-06(19);
- Фильтр 3ФГМ32-10К, присоединтельная резьба K1 1/4", расход 200 л/мин, фильтроэлемент Р-630-1-06(19);
- Фильтр 3ФГМ32-10М, присоединтельная резьба М42х2, расход 200 л/мин, фильтроэлемент Р-630-1-06(19);
- Фильтр 3ФГМ32-25К, присоединтельная резьба K1 1/4", расход 200 л/мин, фильтроэлемент Р-630-1-06(19);
- Фильтр 3ФГМ32-25М, присоединтельная резьба М42х2, расход 200 л/мин, фильтроэлемент Р-630-1-06(19);
- Фильтр 3ФГМ32-40К, присоединтельная резьба K1 1/4", расход 200 л/мин, фильтроэлемент Р-630-1-06(19);
- Фильтр 3ФГМ32-40М, присоединтельная резьба М42х2, расход 200 л/мин, фильтроэлемент Р-630-1-06(19);

4ФГМ32-25К(М), 4ФГМ32-40К(М), 4ФГМ32-10К(М), 4ФГМ32-05К(М) фильтры гидравлические

Фильтры гидравлические 4ФГМ32-25К(М), 4ФГМ32-40К(М), 4ФГМ32-10К(М), 4ФГМ32-05К(М)

   Основные параметры 4ФГМ32-...К(М):

- Фильтр 4ФГМ32-05К, присоединтельная резьба K1 1/2", расход 100 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);
- Фильтр 4ФГМ32-05М, присоединтельная резьба М48х2;, расход 100 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);
- Фильтр 4ФГМ32-10К, присоединтельная резьба K1 1/2", расход 320 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);
- Фильтр 4ФГМ32-10М, присоединтельная резьба М48х2, расход 320 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);
- Фильтр 4ФГМ32-25К, присоединтельная резьба K1 1/2", расход 320 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);
- Фильтр 4ФГМ32-25М, присоединтельная резьба М48х2, расход 320 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);
- Фильтр 4ФГМ32-40К, присоединтельная резьба K1 1/2", расход 400 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);
- Фильтр 4ФГМ32-40М, присоединтельная резьба М48х2, расход 400 л/мин, фильтроэлемент Р-631-1-06(19) (2 шт);

— Примеры условного обозначения при заказе напорных фильтров ФГМ:
Фильтр гидравлический напорный 1ФГМ32-25К
Фильтр гидравлический напорный 2ФГМ32-10К
Фильтр гидравлический напорный 3ФГМ32-05К
Фильтр гидравлический напорный 4ФГМ32-40М
