// Фильтры 1ФГМ16-10К, 1ФГМ16-25К, 2ФГМ16-10К, 2ФГМ16-25К

Фильтрующее оборудование /
Фильтры для гидравлических систем //

Фильтры 1ФГМ16-10К, 1ФГМ16-25К, 2ФГМ16-10К, 2ФГМ16-25К

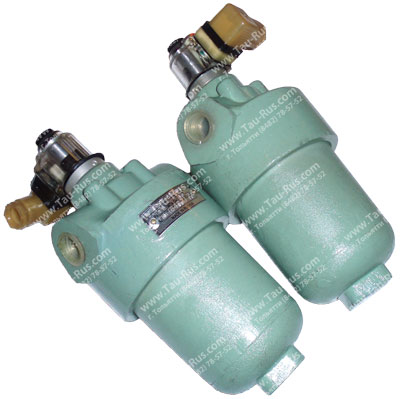

Фильтры напорные 1ФГМ16-25К(10К), 2ФГМ16-10К(25К)Фильтры 1ФГМ16, 2ФГМ16      Фильтры напорные 1ФГМ16-10К, 1ФГМ16-25К, 2ФГМ16-10К, 2ФГМ16-25К, ... (замена ФГИ, Ф7) с индикатором загрязнённости предназначены для очистки от механических примесей минеральных масел. Фильтры 1ФГМ16, 2ФГМ16 используются в токарных станках, прессах и другом оборудовании.
     Кинематическая вязкость очищаемых минеральных масел не более 200 мм²/c при температур до 80 °C.
     Фильтры изготавливаются 1ФГМ16, 2ФГМ16: по номинальному давлению - 16 МПа (двух габаритов) и 32 МПа - ( ФГМ32 четырёх габаритов); по тонкости фильтрации - 5, 10, 25 и 40 мкм.

Габаритные и присоединительные размеры ФГМ16

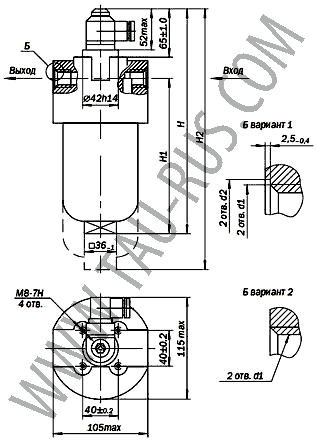

Размеры фильтров 1ФГМ16-10К, 1ФГМ16-25К, 2ФГМ16-10К, 2ФГМ16-25К
     Примечание: в качестве фильтроэлементов в 1ФГМ16 и 2ФГМ16 используются РЕГОТМАС.

Устройство и работа фильтров 1ФГМ16, 2ФГМ16

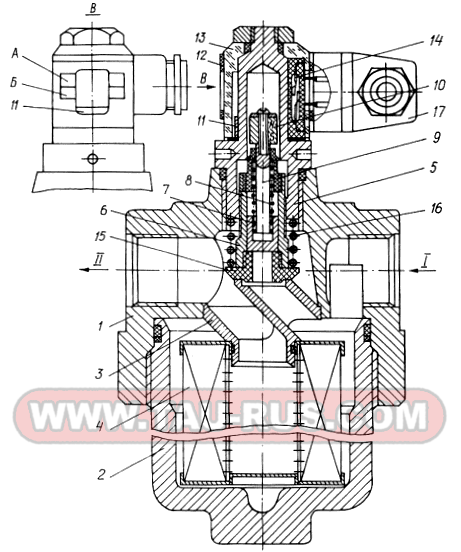

Устройство фильтра 1ФГМ16-25К(10К), 2ФГМ16-25К(10К)

Фильтр типа ФГМ16 (так же как и фильтр ФГМ32, рассчитанный на номинальное давление 32 МПа) состоит из головки 1 с входным и выходным отверстиями, стакана 2, соединенного герметично с головкой. Внутри стакана, на седле 3 установлен фильтроэлемент 4. На головке размещен индикатор загрязненности, в корпусе 5 которого имеются средства для сигнализации о засорении фильтрующего элемента и перепуска неочищенной жидкости.

Фильтр 1ФГМ16-10(25) работает следующим образом:
рабочая жидкость поступает через входное отверстие в полость стакана 2, проходит через фильтроэлемент 4, очищается и через центральное отверстие седла 3 и выходное отверстие поступает в систему. При превышении перепада давление на фильтроэлементе по мере его засорения начинает перемещаться плунжер 7, расположенный в поршне 6, сжимая пружину 8 и выдвигая шток 9, на хвостовике которого установлен постоянный магнит 10. Перемещение магнита вызывает перемещение визуального указателя 11. При перепаде давление (0,3-0,03) МПа указатель уходит в желтую зону Б шкалы 12, и в поле действия магнита окажется магнитоуправляемый контакт (геркон) 14. Получение визуального и электрического сигнала предупреждает о необходимости замены загрязненного фильтроэлемента.
При дальнейшем повышении перепада давлений открывается предохранительный клапан, сжимая пружину 16, и неочищенная жидкость поступает через перепускной канал седла 3 в систему, минуя фильтроэлемент 4. При этом указатель 11 переместится в красную зону А, что предупреждает об аварийном режиме работы фильтра. Контакты геркона остаются замкнутыми. При необходимости, электрический сигнал можно подать на блокирующее устройство, которое автоматически отключит гидросистему.

Структура условного обозначения фильтров 1ФГМ16, 2ФГМ16

1ФГМ   16 - 10   К   УХЛ4

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Тип резьбы на входном и выходном отверстиях фильтра:
М - метрическая, К - коническая
Номинальная тонкость фильтрации: 05, 10, 25, 40 мкм
Номинальное давление: 16 или 32 МПа
Исполнение фильтров по габариту:
1 - Ду=12 мм, 2 - Ду=20 мм, 3 - Ду=32 мм, 4 - Ду=40 мм

Основные параметры фильтров напорных ФГМ16

Марка фильтра Условный проход Номинальное давление Номинальный расход Вес Габаритные размеры
мм МПа л/мин кг мм
Фильтр 1ФГМ16-05К (05М) 12 16 16 2,0 268x106
Фильтр 1ФГМ16-10К (10М) 12 16 40 2,0 268x106
Фильтр 1ФГМ-16-25К (25М) 12 16 50 2,0 268x106
Фильтр 1ФГМ16-40К (40М) 12 16 63 2,0 268x106
Фильтр 2ФГМ16-10К (10М) 20 16 80 3,6 368x106
Фильтр 2ФГМ-16-25К (25М) 20 16 80 3,6 368x106
Фильтр 2ФГМ16-40К (40М) 20 16 100 3,6 368x106

     Пример условного обозначения фильтра напорного с условным проходом 12 мм, на номинальное давление 16 МПа, с чистотой фильтрации 40 мкм, тип присоединительной резьбы - коническая, для районов с умеренным и холодным климатом:
     Фильтр напорный 1ФГМ16-25К УХЛ4
