// Фильтр всасывающий сетчатый SS

Фильтрующее оборудование /
Фильтры всасывающие //

Фильтр всасывающий SS | Фильтры SS-5, SS-8, SS-10, SS-20, SS-30, SS-50, SS-51, SS-75, SS-100

Фильтр всасывающий SS 5-100. Фильтры SS-5, SS-8, SS-10, SS-20, SS-30, SS-50, SS-51, SS-75, SS-100

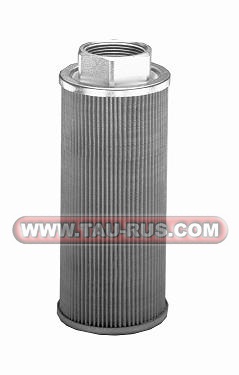

Всасывающий сетчатый фильтр SS

Всасывающие фильтры предварительно очищают рабочую жидкость от механических загрязнений, защищая от попадания их в гидросистему.
Фильтр состоит из двух крышек, одна из которых имеет внутреннюю резьбу для установки фильтра на патрубок. Вторая крышка с обратной стороны может быть выполнена как глухой, так и с установленным на ней обратным клапаном.
Для обеспечения нормальной работы всасывающий фильтр SS должен полностью погружаться в рабочую жидкость, исключая возможность попадания воздушной смеси в гидросистему.
Фильтры SS могут поставляться с обратным клапаном, который предотвращает перепады давления, вызванные высоким загрязнением фильтрующей поверхности или повышенной вязкостью жидкости при холодном старте.

Фильтры всасывающие сетчатые SS обеспечивают тонкость фильтрации 150 мкм. Других вариантов не предусмотрено.


Схема всасывающего фильтра SS 5-100. Фильтры SS-5, SS-8, SS-10, SS-20, SS-30, SS-50, SS-51, SS-75, SS-100
Схематичное изображение всасывающего фильтра

Габаритные и присоединительные размеры фильтров SS

Модель Соединение Пропускная
возможность (л/мин)
A B
SS-5 ½ NPT 5 3,55 2,63
SS-8 ¾ NPT 8 3,55 2,63
SS-10 1 NPT 10 5,35 2,63
SS-20 1 ¼ NPT 20 6,85 3,38
SS-30 1 ½ NPT 30 7,95 3,38
SS-50 1 ½ NPT 50 9,85 4,00
SS-51 2 NPT 50 9,85 4,00
SS-75 2 ½ NPT 75 10,10 5,13
SS-100 3 NPT 100 11,80 5,13

Структура условного обозначения фильтров всасывающих сетчатых SS

SS. 100. B
SS = фильтр всасывающий сетчатый Типоразмер: 5, 8, 10, 20, 30, 50, 51, 75, 100 B = с байпасом (3 атм)
пропустить, если байпас отсутствует

Перечень примеров для заказа фильтров всасывающих сетчатых SS:
Фильтры SS.5, SS.5.B, SS.10, SS.10.B, SS-20, SS-20.B, SS-30, SS-30.B, SS-50, SS-50.B, SS-51, SS-51.B, SS-75, SS-75.B, SS-100, SS-100.B.

Дополнительную информацию и технические консультации можно получить у специалистов компании ТАУРУС, обратившись по телефону, указанному в разделе "Контакты" или отправив запрос на электронную почту.
