ПНЕВМАКС (PNEUMAX) /
Пневмораспределители с механическим, ручным и ножным управлением //
Миниатюрные распределители 2/2, 3/2, 5/2, 5/3 под трубку 4мм. Серия 104 ///

Пневмораспределитель 104.52.6.27.L, 104.52.6.27.P, 104.53.32.6.27.0.L, 104.53.32.6.27.1.L, 104.53.32.6.27.0.P и т.д.

5/2 - 5/3 Переключатель 2-х или 3-х позиционный (длинная ручка)

Пневмораспределитель 104.52.6.27.L, 104.52.6.27.P, 104.53.32.6.27.0.L, 104.53.32.6.27.1.L, 104.53.32.6.27.0.P, 104.53.32.6.27.1.P, 104.53.33.6.27.0.L, 104.53.33.6.27.1.L, 104.53.33.6.27.0.P, 104.53.33.6.27.1.P
5/2 - 5/3 Переключатель 2-х или 3-х позиционный (длинная ручка)
     5/2 - 5/3 Переключатель 2-х или 3-х позиционный (длинная ручка) пятилинейный двух- или трёхпозиционный имеет массу 120 г. Варианты исполнения присоединения сбоку или снизу и схемы переключений 5/2 и 5/3 приведены на следующих схемах:

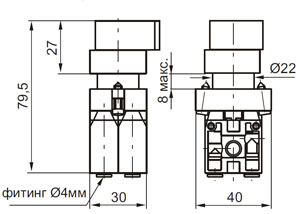

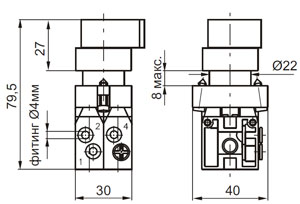

Присоединения сбоку: Пневмораспределитель 104.52.6.27.L, 104.52.6.27.P, 104.53.32.6.27.0.L, 104.53.32.6.27.1.L, 104.53.32.6.27.0.P, 104.53.32.6.27.1.P, 104.53.33.6.27.0.L, 104.53.33.6.27.1.L, 104.53.33.6.27.0.P, 104.53.33.6.27.1.P Присоединения снизу: Пневмораспределитель 104.52.6.27.L, 104.52.6.27.P, 104.53.32.6.27.0.L, 104.53.32.6.27.1.L, 104.53.32.6.27.0.P, 104.53.32.6.27.1.P, 104.53.33.6.27.0.L, 104.53.33.6.27.1.L, 104.53.33.6.27.0.P, 104.53.33.6.27.1.P
Схемы переключения переключателя 5/2 и 5/3: Пневмораспределитель 104.52.6.27.L, 104.52.6.27.P, 104.53.32.6.27.0.L, 104.53.32.6.27.1.L, 104.53.32.6.27.0.P, 104.53.32.6.27.1.P, 104.53.33.6.27.0.L, 104.53.33.6.27.1.L, 104.53.33.6.27.0.P, 104.53.33.6.27.1.P

     Расшифровка маркировок:

104 . 52 . 6.27 . Х

Вид присоединения: L=сбоку, P=справа
Переключатель 2-х позиционный (длинная ручка)
Пятилинейный двухпозиционный
Серия распределителей

104 . 53 . ХХ . 6.27 . Х . Х

Вид присоединения: L=сбоку, P=справа
Тип переключателя: 0=нефиксируемый, 1=фиксируемый в 3-х позициях
Переключатель трёхпозиционный (длинная ручка)
Исполнение: 32=открытые центра, 33=нагружен. центра
Пятилинейный трёхпозиционный
Серия распределителей

     Примеры условного обозначения:

Пневмораспределитель 104.52.6.27.L
Пневмораспределитель 104.52.6.27.P
Пневмораспределитель 104.53.32.6.27.0.L
Пневмораспределитель 104.53.32.6.27.1.L
Пневмораспределитель 104.53.32.6.27.0.P
Пневмораспределитель 104.53.32.6.27.1.P
Пневмораспределитель 104.53.33.6.27.0.L
Пневмораспределитель 104.53.33.6.27.1.L
Пневмораспределитель 104.53.33.6.27.0.P
Пневмораспределитель 104.53.33.6.27.1.P
